48
ESPAÑOL ESPAÑOL

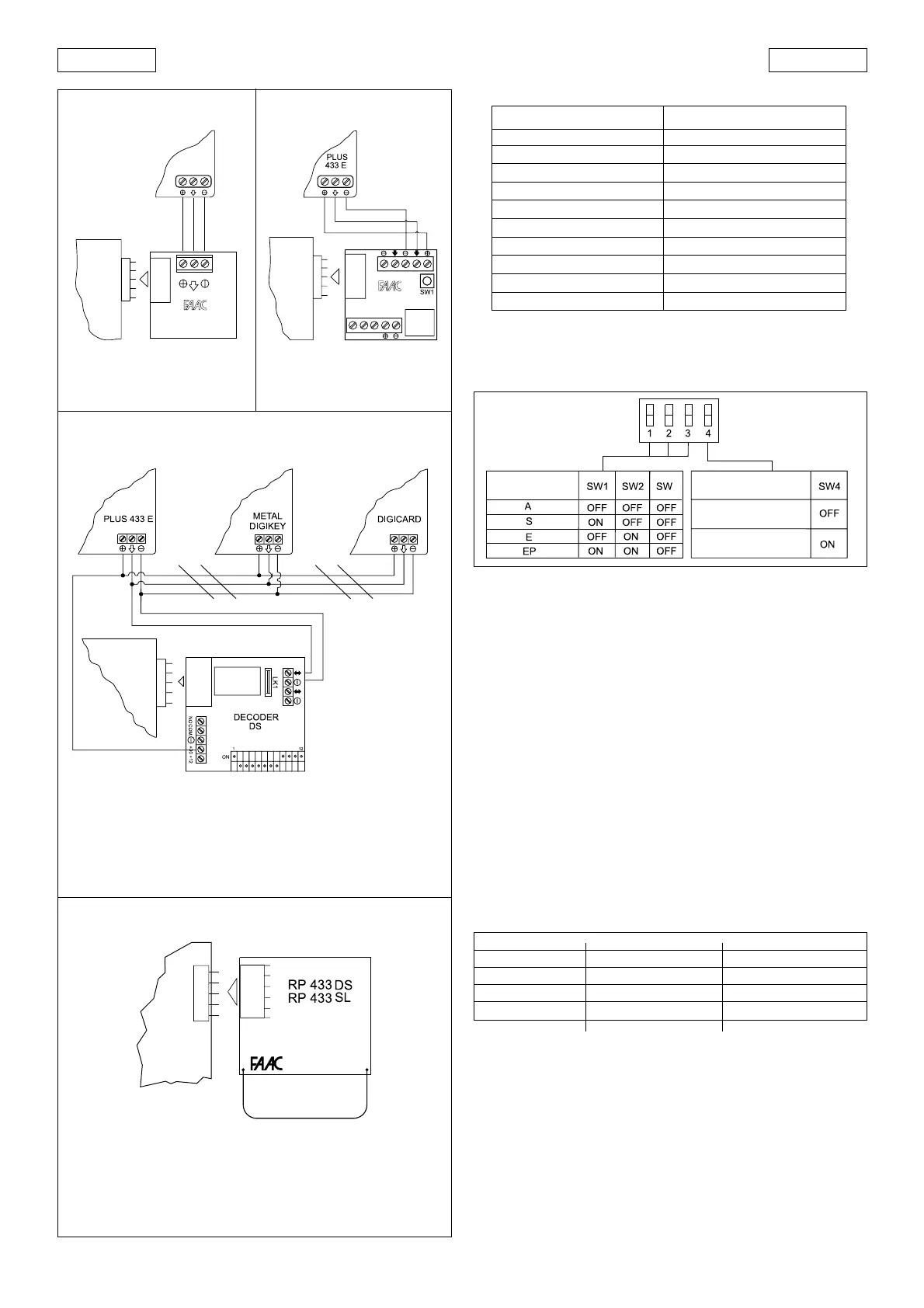

Fig. 25
Fig. 23
Fig. 22
Fig. 24
Tabla 3 - Consumo de los accesorios
TIPO DE ACCESORIOS CORRIENTE NOMINAL ABSORBIDA
R 31 50 mA
PLUS 433 E 20 mA
MINIDEC SL / DS 6 mA
DECODER SL / DS 20 mA / 55 mA
RP 433 SL / DS 12 mA / 6 mA
DIGICARD 15 mA
METAL DIGIKEY 15 mA
FOTOSWITCH 90 mA
DETECTOR F4 / PS6 50 mA
MINIBEAM 70 mA
MINIDEC
SL/DS
PLUS
433 E
410 MPS
410 MPS
DECODER
SL
410 MPS
410 MPS
4.2. PROGRAMACIÓN DE LOS MICROINTERRUPTORES
El funcionamiento del sistema automático se programa mediante
los microinterruptores (13, fig. 9), como se indica en el esquema
de abajo.
LÓGICAS DE
FUNCIONAMIENTO
COMPORTAMIENTO
SEGURIDAD CIERRE
INVIERTE IMMEDIATAM.
EL MOVIMIENTO
BLOQUEA E INVIERTE EL
MOV. AL DESACTIVARSE
3
4.2.1. LÓGICAS DE FUNCIONAMIENTO
Están disponibles las cuatro lógicas siguientes:
A : “AUTOMATICA” E : “SEMIAUTOMATICA”
S : “SEGURIDAD”
EP: “SEMIAUTOMATICA PASO A PASO”
En las tablas 5/a-b-c-d se indica el funcionamiento de las
distintas lógicas.
4.2.2. COMPORTAMIENTO SEGURIDAD CIERRE
Esta función permite escoger el efecto, sobre el funcionamiento
del sistema, de la intervención de las seguridades durante el
cierre:
- OFF:inversión inmediata del movimiento de cierre de la
cancela,
- ON: detención del movimiento de cierre de la cancela e
inversión del mismo al desactivarse la seguridad.
5. PUESTA EN FUNCIONAMIENTO
1) Programe el equipo electrónico 412 MP según las propias
necesidades (Cap. 4.2.).
2) Compruebe el estado de los leds de señalización (Tabla 4).
Tabla 4: Funcionamiento de los leds de señalización de estado
LEDS ENCENDIDO APAGADO
D 1 (OPEN entrada A) Mando activo Mando inactivo
D 3 (STOP) Mando inactivo Mando activo
D 4 (FTSW APERTURA) Seguridades libres Seguridades ocupadas
D 5 (FTSW CIERRE) Seguridades libres Seguridades ocupadas
N.B.: En negrilla la condición de los leds con la cancela en
estado de reposo.
5.1. COMPROBACIÓN DEL SENTIDO DE ROTACIÓN
1) Corte la alimentación al equipo electrónico de mando.
2) Desbloquear los actuadores y colocar manualmente la
cancela en la línea media del ángulo de apertura.
3) Vuelva a bloquear los operadores.
4) Ponga el tapón de protección de la dotación sobre el
sistema de desbloqueo de los operadores.
5) Vuelva a conectar la tensión de alimentación.
6) Envíe un impulso de OPEN a la entrada A (fig. 14) y
compruebe que tiene lugar un mando de apertura de las
hojas de la cancela.
N.B. Para cada tipo de accesorio debe utilizarse un
decodificador específico.
