47
ESPAÑOLESPAÑOL
STOP
N.C. - Contatto di STOP: si intende qualsiasi dispositivo (es.:
pulsante) che aprendo un contatto può arrestare il moto
del cancello.
Per installare più dispositivi d’arresto collegare i contatti
N.C. in serie.
Nota bene: Se non vengono collegati dispositivi di STOP
ponticellare gli ingressi STOP e –.
– Común ( – )
A - Mando de OPEN (N.A.): cualquier dispositivo (por ej.:
pulsador, fotocélula, detector, etc.) que, cerrando un
contacto, puede generar un impulso de apertura y/o de
cierre de ambas hojas de la cancela.
Para instalar varios generadores de impulsos de apertura,
conectar los contactos N.A. en paralelo.
– Común ( – )
FSWTX
+ – Alimentación transmisores fotocélulas ( FailSafe).
Para un funcionamiento correcto,
es imprescindible conectar
las alimentaciones de los transmisores de las fotocélulas.
d Conector J4 para conexión rápida de fichas DECODER SL/
DS - MINIDEC SL / DS - RP SL / DS (fig. 22-23-24-25).
e Trímer TORQUE: Trímer de regulación de la fuerza de empuje
de los operadores (seguridad antiaplastamiento).
f Trímer PAUSE: Trímer de regulación del tiempo de pausa
(lógicas A/S). La pausa puede regularse de 0 a 240
segundos.
g Trímer OP/CL: Trímer de regulación del tiempo de apertura/
cierre.
El tiempo de trabajo puede regularse de 0 a 62
segundos.
h Trímer LEAF DELAY: Trímer de regulación del retardo en el
cierre de una hoja. El tiempo de retardo de una hoja
puede regularse de 0 a 28 segundos.
Nota bene:
1) Si el tiempo de apertura/cierre es inferior al tiempo de
retardo programado, la hoja retardada se cierra al
completarse el tiempo de cierre.
2) Para el uso con una hoja sola, regular el tiempo de
retardo de la hoja al mínimo.
i Microinterruptores de programación
j Fusible F1 5x20 5 A/250 V rápido
k Fusible F2 5x20 800 mA/250 V retardado
l Fusible F4 5x20 250 mA/250 V retardado
OP — CL
FSW
+ —
FSWTX
Fig. 17
OP — CL
FSW
+ —
FSWTX
Fig. 16
1
2
5
4
3
1
2
OP — CL
FSW
+ —
FSWTX
+ —
30Vcc
RX TX
1
2
5
4
3
1
2
OP — CL
FSW
+ —
FSWTX
+ —
30Vcc
RX TX
Fig. 18 Fig. 19
1
2
5
4
3
1
2
OP — CL
FSW
+ —
FSWTX
+ —
30Vcc
RX CL TX CL
1
2
5
4
3
1
2
RX OPTX OP
1
2
5
4
3
1
2
OP — CL
FSW
+ —
FSWTX
+ —
30Vcc
RX CL TX CL
1
2
5
4
3
1
2
RX OPTX OP
Fig. 20
Fig. 21

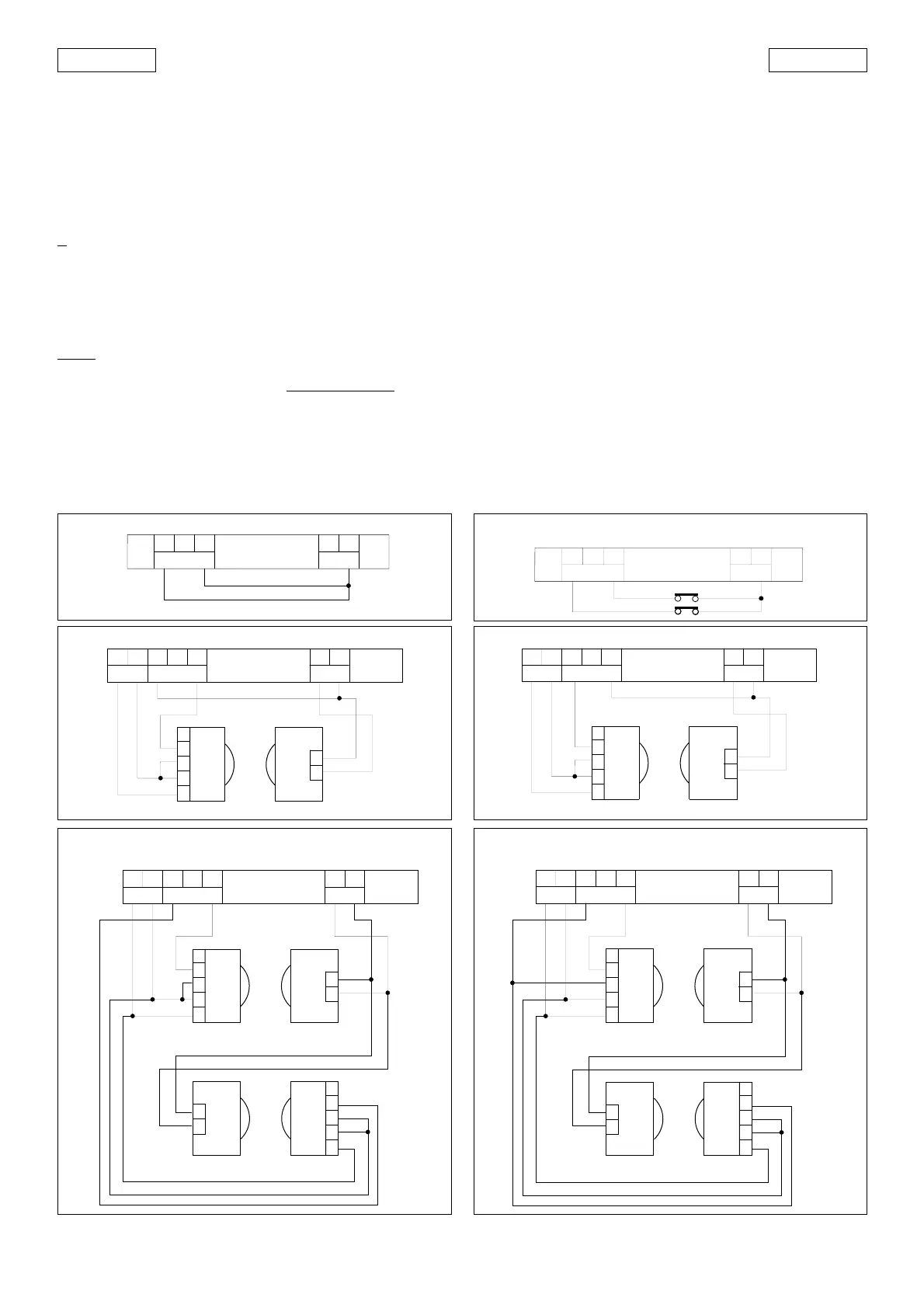

Ningún dispositivo de seguridad conectado Conexión de una banda neumática como seguridad
en cierre y otra como seguridad en apertura
Conexión de un par de fotocélulas en cierre Conexión de un par de fotocélulas en apertura
Conexión de un par de fotocélulas en apertura y otro en cierre Conexión de un par de fotocélulas en cierre
y otro en apertura/cierre
Importante: para más detalles sobre el comportamiento de los dispositivos de seguridad, consúltese la tabla 5.
Ejemplos de aplicación
A continuación se ilustran las conexiones más frecuentes:
