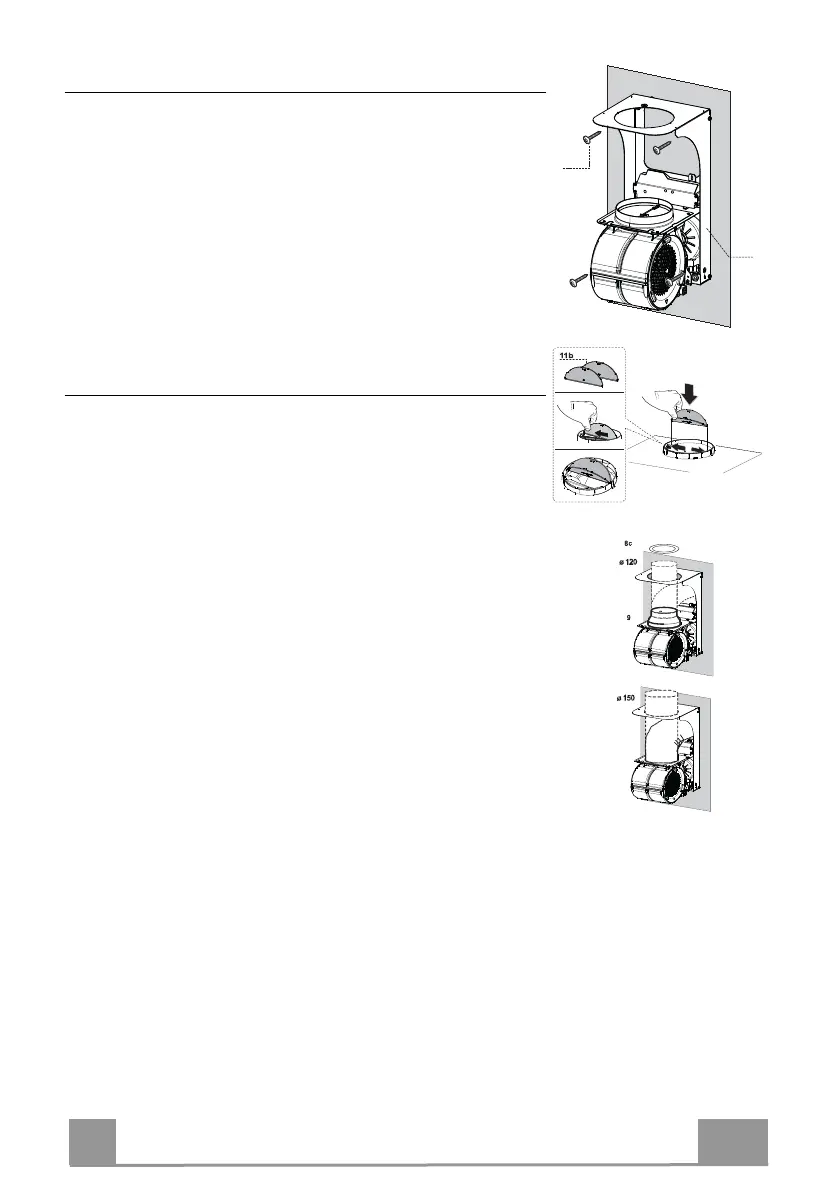

A készüléktámasz felszerelése
• A 3 készüléktámaszt úgy rakja oda a falhoz, hogy a támasz fu-
ratai egybe essenek a falon kialakított furatokkal.
• A tartozékként adott négy darab 12a csavarral (5 x 70) rögzítse
a falhoz a támaszt.
• A csavarok végleges meghúzása előtt szintezze be a támaszt,
majd rögzítse véglegesen a csavarokat.
3
12a
A levegőkimenet bekötése kivezetéses változat esetén
Kivezetéses változat esetén a elszívó és a levegőkimenet összekötése a
felszerelést végző szakember választásától függően 150 vagy 120 mm
átmérőjű merev vagy rugalmas csővel történjen. A csövet a készülék felső
és hátsó részén át egyaránt ki lehet vezetni.
• Illessze a 11b terelőlapot a készülékház kimenetéhez.
HÁTSÓ KIVEZETÉS
• Ügyeljen arra, hogy a levegőelvezető cső nyílását a falfuratokról szóló
részben szereplő rajz szerint kell kialakítani.
• A 120 mm átmérőjű csővel való összekötéshez illessze a 9
szűkítőperemet a készülékház kimenetére.
• A cső rögzítéséhez használjon megfelelő csőszorító pántokat. Az ehhez
szükséges anyag nem tartozék.
• Vegye ki az esetleges aktív szenes szagszűrőket.
FELSŐ KIVEZETÉS
• A 150 mm átmérőjű csővel való összekötés esetén a készülék és a
levegőkimenet összekötése merev vagy rugalmas csővel történjen.
• A 120 mm átmérőjű csővel való összekötéshez illessze a 9
szűkítőperemet a készülékház kimenetére.
• A tartozékként adott csavarokkal csavarja rá a 8c levegőkimeneti szűkítőt
a készüléktámasz kimeneti nyílására.
• A készülék és a levegő
kimenet összekötése merev vagy rugalmas csővel
történjen.
• A cső rögzítéséhez használjon megfelelő csőszorító pántokat. Az ehhez
szükséges anyag nem tartozék.
• Vegye ki az esetleges aktív szenes szagszűrőket.
