ES
4
45
INSTALACIÓN
Taladrado pared
Debido a la complejidad de la instalación se recomienda realizarla entre dos personas.
Si se instala la campana en versión filtrante, hay que considerar, que por encima de la campana,
tiene que quedar un espacio libre desde el límite superior ( techo o balda) por lo menos de 8 – 10
cm.

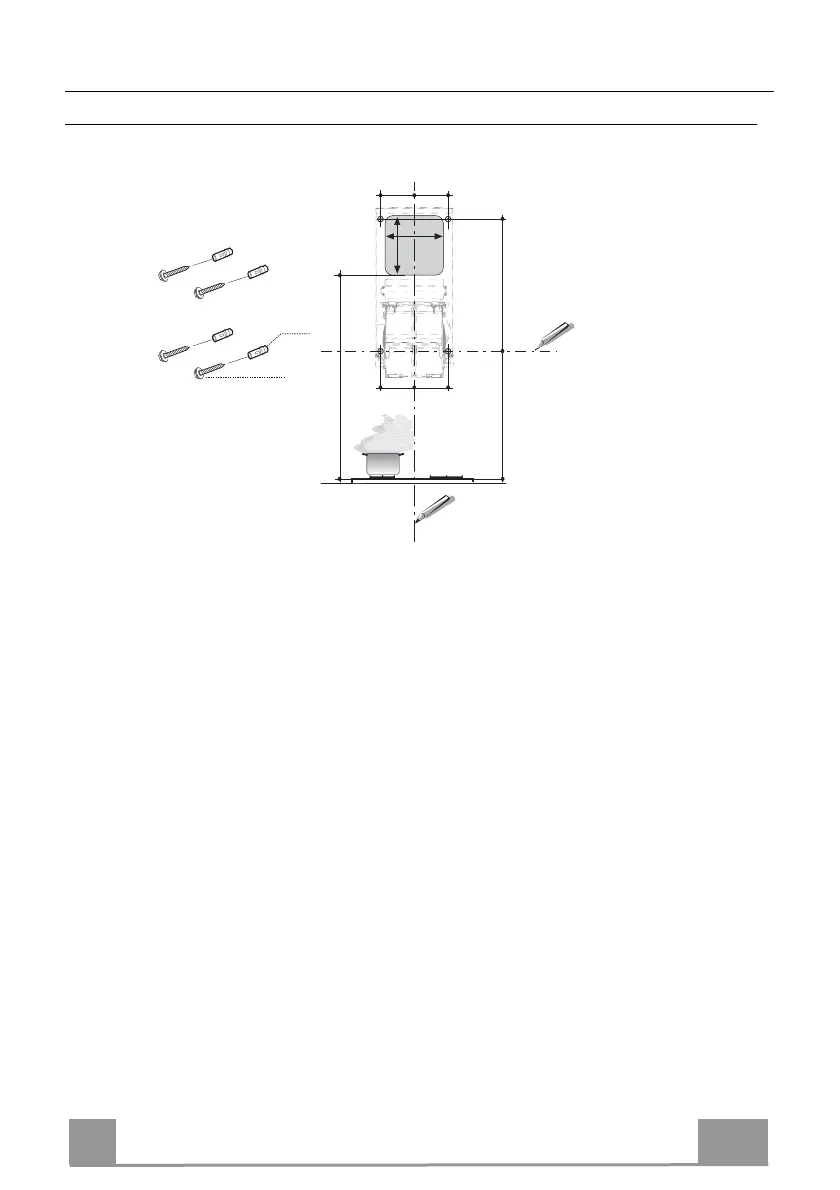

Marcar en la pared:
• una línea Vertical hasta el techo ó límite superior, en el centro de la zona donde se desea
montar la Campana;
• una línea Horizontal a: 1050 mm mín. sobre el Plano de Cocción;
• Marcar como se indica, un punto de referencia a 100 mm a la derecha de la línea vertical de
referencia.
• Repetir la misma operación en el lado opuesto, controlando que esté bien nivelada.
• Marcar como se indica, un punto de referencia a 390 mm por encima de la línea horizontal
de referencia, y a 100 mm a la derecha de la línea vertical de referencia.
• Repetir la misma operación en el lado opuesto, controlando que esté bien nivelada.
• Agujerear con una punta de ø 10 mm los puntos marcados.
• Colocar los tacos 11 en los agujeros.
11
12a
100 100
1050 390
1240
175
170
100 100
