FELSZERELÉS
Falfuratok
Mivel az üzembe helyezés bonyolult feladat, így azt érdemes legalább két személynek végeznie.
Ha az elszívót keringetéses változatban szeretné használni, akkor ügyelnie kell arra, hogy a ké-
szülék teteje és a felső határ (mennyezet/konzol) között legalább 8-10 cm-es távolságot kell
hagynia.

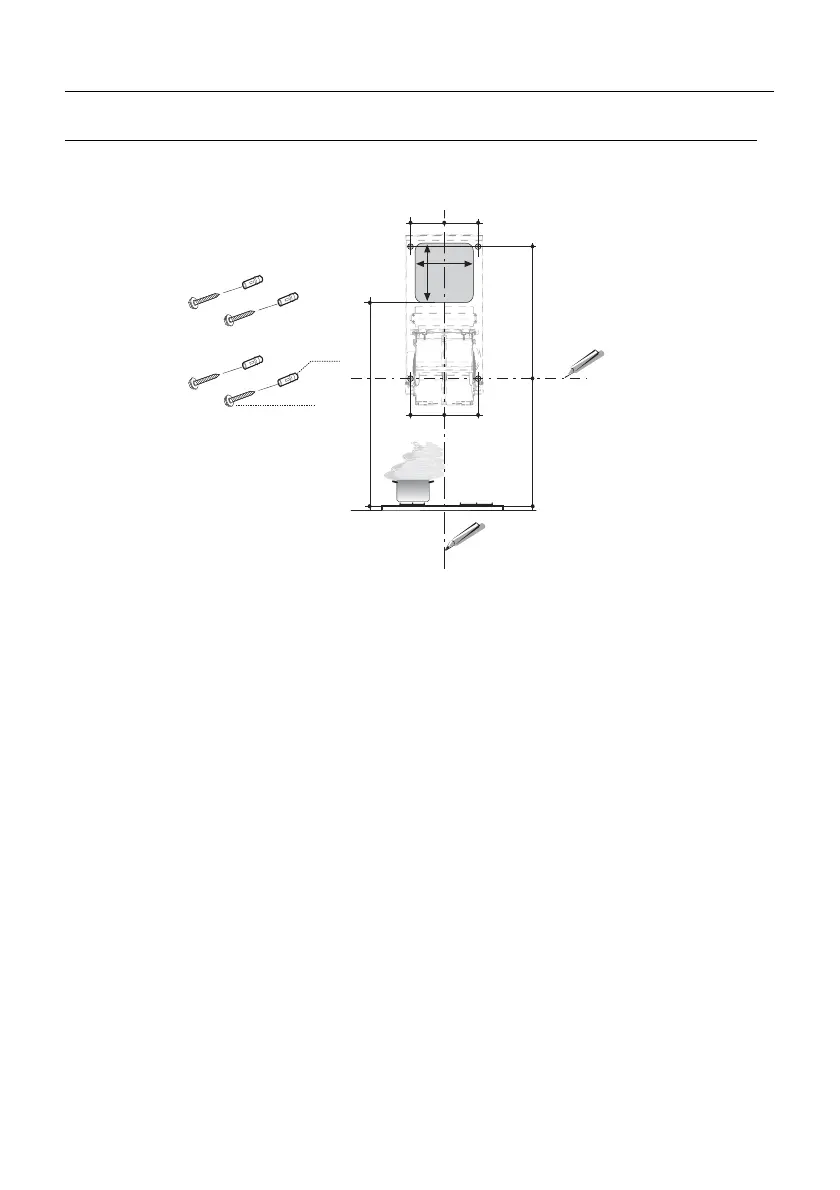

Húzzon a falon:
• egy függőleges vonalat a mennyezetig vagy a felső határig, a készülék felszerelésére szolgá-
ló terület közepén;
• egy vízszintes vonalat a főzőfelület fölött min. 1050 mm-es magasságban;
• Az ábra szerinti módon jelöljön meg egy hivatkozási pontot 100 mm-re a függőleges segéd-
vonaltól jobbra.
• Végezze el ugyanezt az ellenkező oldalon is, ellenőrizve a szintezést.
• Az ábra szerinti módon jelöljön meg egy hivatkozási pontot 390 mm-re a vízszintes segéd-
vonal fölött és 100 mm-re a függőleges segédvonaltól jobbra.
• Végezze el ugyanezt az ellenkező oldalon is, ellenőrizve a szintezést.
• A bejelölt pontoknál készítsen 10 mm átmérőjű furatokat.
• Helyezze be a furatokba a 11 tipliket.
11
12a
100 100
1050 390
1240
175
170
100 100
