LT
6
69
MONTAVIMAS

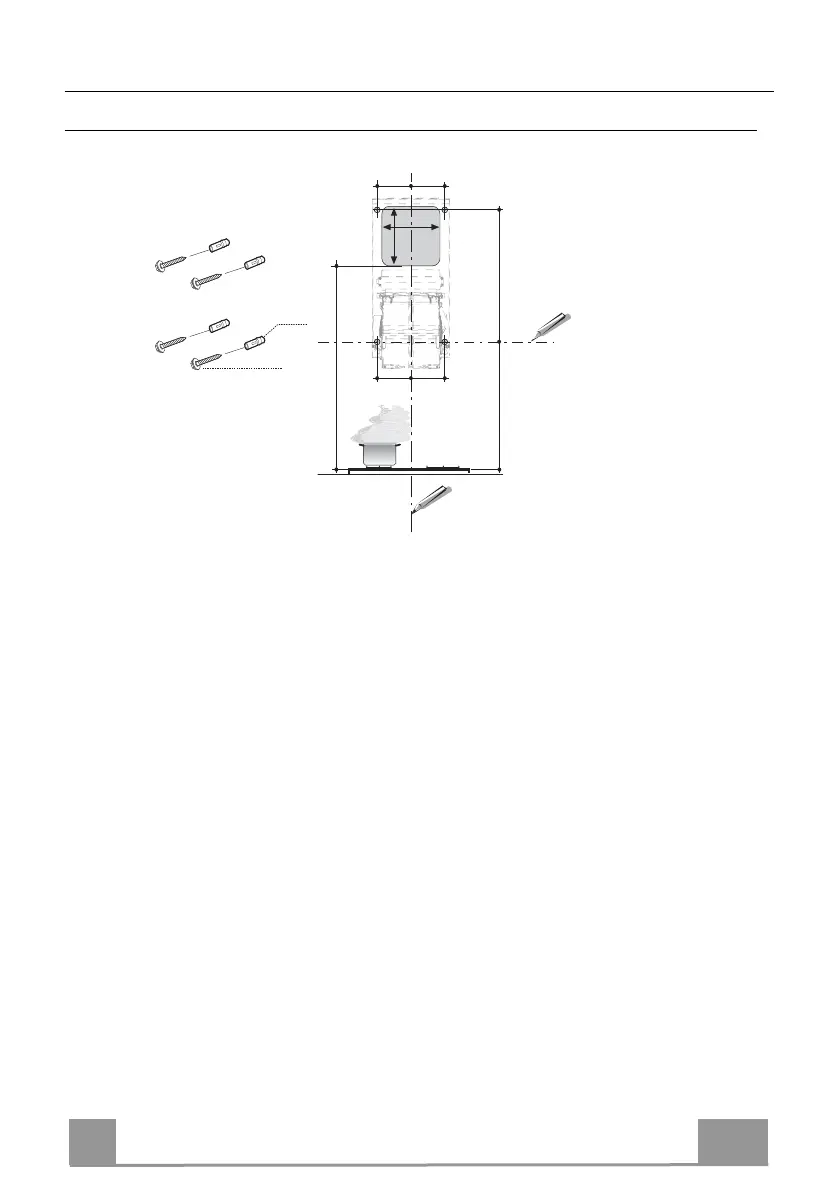

Sienų gręžimas ir laikiklio tvirtinimas
Montuojant gartraukį recirkuliaciniu režimu, reikia atsižvelgti, kad tarpas tarp gartraukio ir
viršutinės ribos (perdengimo ar lentynos) turi būti bent 8–10 cm.
Ant sienos nubraižykite:
• vertikalią liniją iki perdengimo ar viršutinės ribos, kurios centre bus montuojamas gaubtas;
• horizontalią liniją, minimaliai 1050 mm virš viryklės viršaus;
• kaip nurodyta, pažymėkite atskaitos tašką 100 mm į dešinę nuo vertikalios orientacinės
linijos;
• pakartokite šį veiksmą kitoje pusėje, patikrinę, ar abi pažymėtos vietos nustatytos lygiai;
• kaip nurodyta viršuje, pažymėkite atskaitos tašką 390 mm virš horizontalios atskaitos linijos
ir 100 mm į dešinę nuo vertikalios atskaitos linijos;
• pakartokite šį veiksmą kitoje pusėje, patikrinę, ar abi pažymėtos vietos nustatytos lygiai;
• gręžkite pažymėtus taškus, naudodami 10 mm ø grąžtą;
• įdėkite kamštelius 11 į skylutes.
11
12a
100 100
1050 390
1240
175
170
100 100
