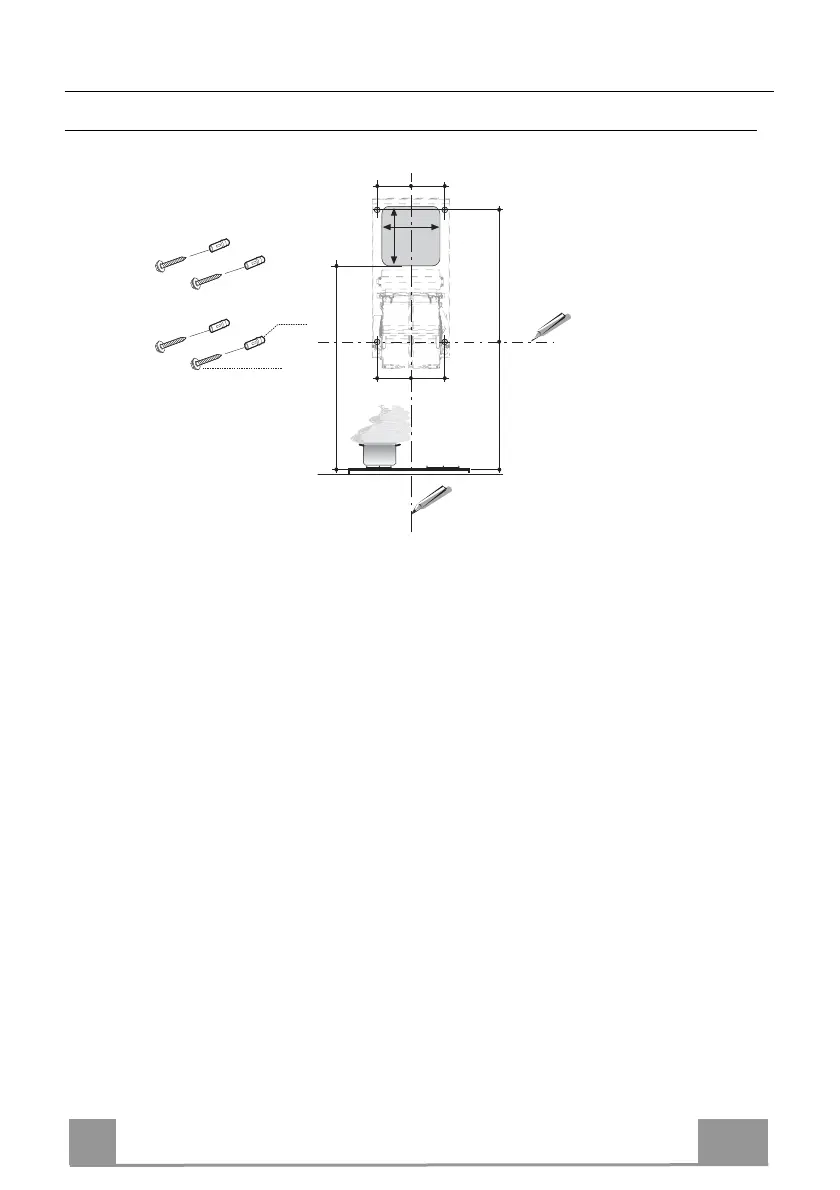

Sienu urbšana un kronšteinu nostiprināšana
Uzstādot recirkulācijas versijas tvaika nosūcēju, jāņem vērā, ka atlikušajai atstarpei starp tvaika
nosūcēju un augšējo robežu (griestiem vai plauktam) ir jābūt vismaz 8-10 cm.
Uz sienas uzzīmēt:
• vertikāla līnija līdz griestiem vai augšējai robežai, tvaiku nosūcēja uzstādīšanas laukuma
vidū jānovelk;
• horizontāla līnija vismaz 1050 mm virs plīts virsmas.
• Atzīmēt atskaites punktu, kā norādīts, 100 mm attālumā pa labi no vertikālās atskaites līni-
jas.
• Atkārtot šo darbību otrā pus
ē, pārbaudot, vai abas atzīmes atrodas vienā līmenī.
• Atzīmēt atskaites punktu, kā norādīts, 390 mm attālumā virs horizontālās atskaites līnijas un
100 mm attālumā pa labi no vertikālās atskaites līnijas.
• Atkārtot šo darbību otrā pusē, pārbaudot, vai abas atzīmes atrodas vienā līmenī.
• Izurbt atveres atzīmētajos punktos, izmantojot ø 10 mm urbi.
• Ievietot atverēs dībeļus 11.
11
12a
100 100
1050 390
1240
175
170
100 100
