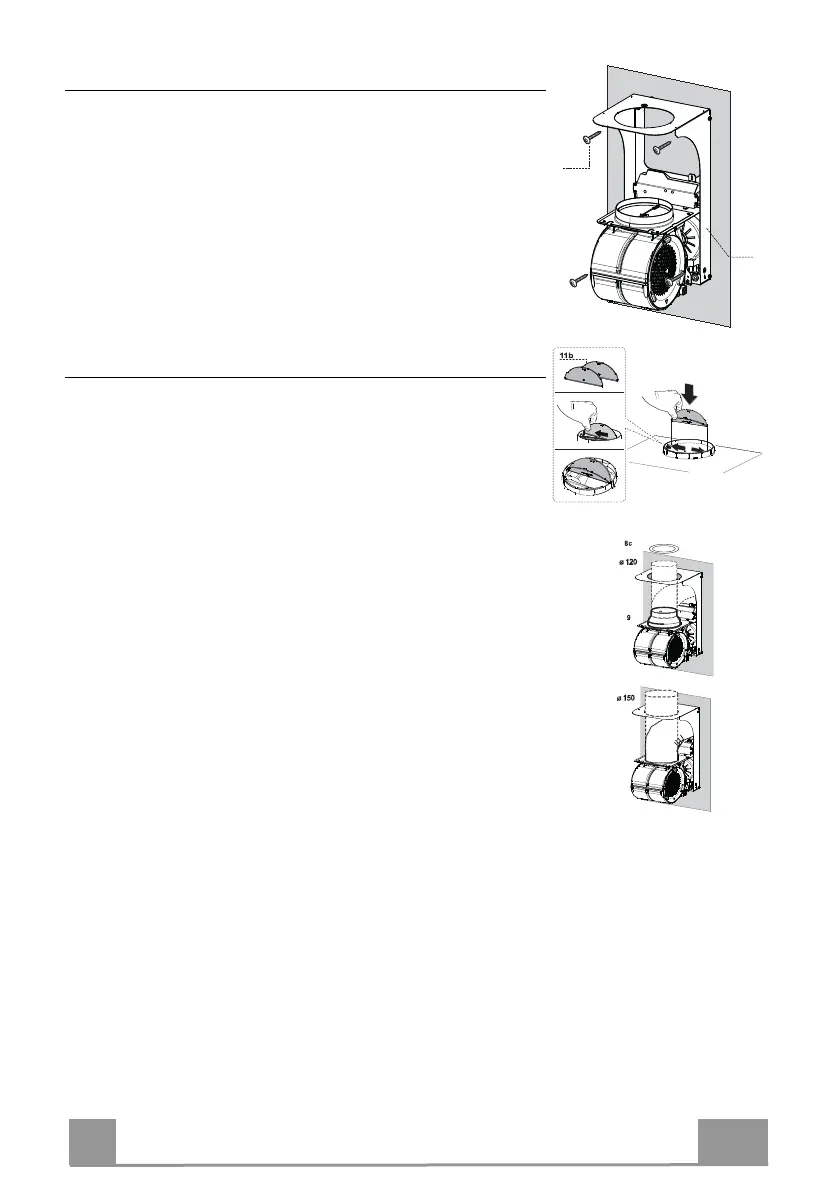

Tvaika nosūcēja korpusa montāža
• Noregulēt divas konsoļu 11a skrūves Vr, pareizi novietojot tās
savā vietā.
• Piekabināt tvaika nosūcēja korpusu divām konsolēm 11a.
• Pavilkt komforta paneli, lai to atvērtu, izņemt pēc kārtas filtrus,
pabīdīt tos uz iekārtas aizmugurējo daļu un vienlaicīgi pavilkt
lejup.
• No tvaika nosūcēja iekšpuses pievilkt skrūves Vr, lai
nolīmeņotu korpusu.
Kanālu sistēmas versijas gaisa izplūdes savienojums
Uzstādot tvaika nosūcēja kanālu sistēmas versiju, pamatojoties uz
uzstādītāja izvēli, tiek izmantota stinga vai elastīga caurule ar ø 150 vai 120
mm, lai pievienotu tvaika nosūcēju gaisa izplūdes cauruļvadam. Caurules
savienojums var tikt izveidots tvaika nosūcēja augšējā daļā vai aizmugurē.
• Ievietot atlokus 11b tvaika nosūcēja pārsega izejā.
GAISA IZPLŪDE TVAIKA NOSŪCĒJA AIZMUGURĒ
• Urbjot gaisa izplūdes atveri sienā, ņemt vērā shēmu, kas minēta nodaļā,
kura attiecas uz sienas urbšanu.
• Ja savienojums tiek veikts ar ø 120 mm cauruli, tad ievietot pārejas
atloku 9 tvaika nosūcēja korpusa izvadē.
• Nostiprināt cauruli, izmantojot pietiekamu cauruļu skavu daudzumu. Šis
materi
āls netiek piegādāts kopā ar tvaika nosūcēju.
• Izņemt ogles filtru, ja tas iekļauts piegādes komplektā.
GAISA IZPLŪDE TVAIKA NOSŪCĒJA AUGŠĒJĀ DAĻĀ
• Ja tvaika nosūcēja pieslēgums gaisa izplūdes cauruļvadu sistēmai tiek
veikts, izmantojot ø 150 mm cauruli, tad izmantot stingru vai elastīgu
cauruli.
• Ja savienojums tiek veikts ar ø 120 mm cauruli, tad ievietot pārejas
atloku 9 tvaika nosūcēja korpusa izvadē.
• Nostiprināt gaisa izplūdes pāreju 8c tvaika nosūcēja atbalsta gaisa
izplūdes atverē, izmantojot kopā ar tvaika nosūcēju piegādātās skrūves.
• Pieslēgt tvaika nosūcēju cauru
ļvadu sistēmai, izmantojot stingu vai
elastīgu cauruli.
• Nostiprināt cauruli, izmantojot pietiekamu cauruļu skavu daudzumu. Šis
materiāls netiek piegādāts kopā ar tvaika nosūcēju.
• Izņemt ogles filtru, ja tas iekļauts piegādes komplektā.
