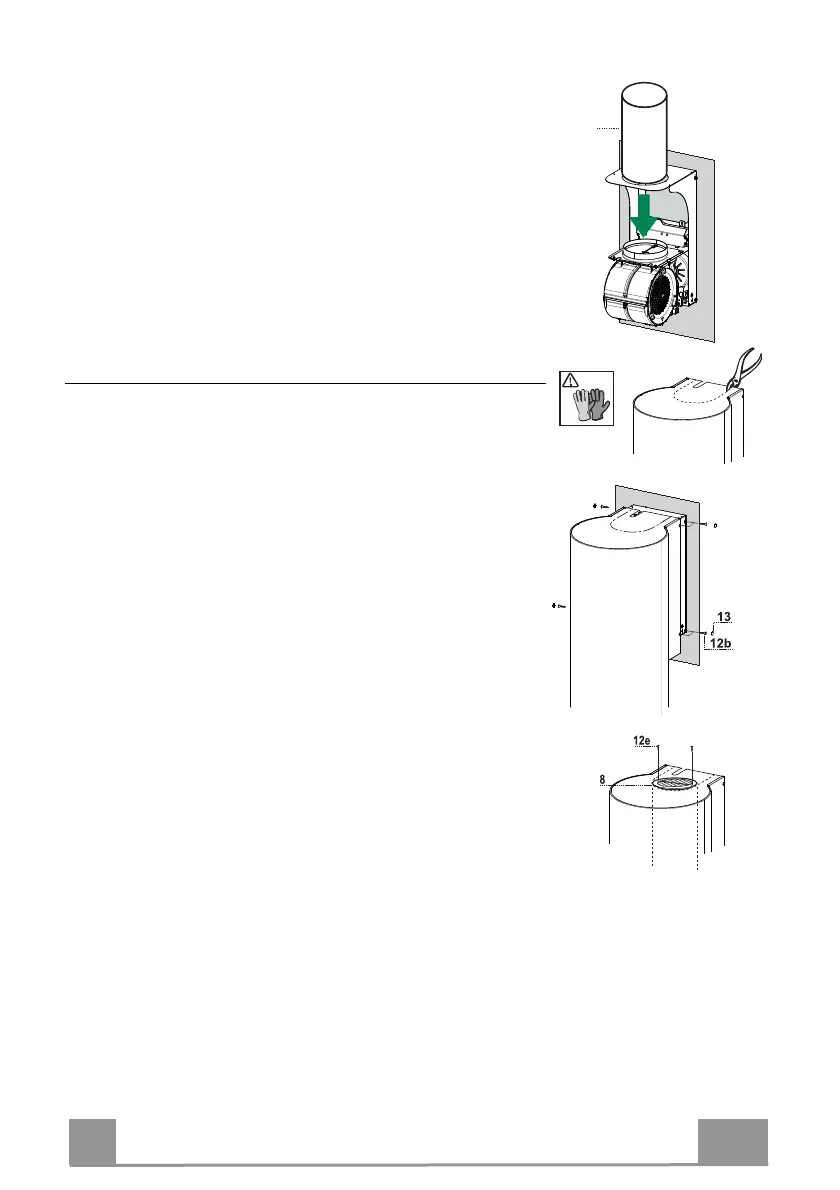

GAISA IZPLŪDES IERĪCES RECIRKULĀCIJAS VERSIJA
• Ievietot piegādāto polivinilhlorīda cauruli 7 tvaika nosūcēja
pārsega izvadē.
Tvaika nosūcēja korpusa montāža
Kanālu sistēmas versija
• Ja ir izraudzīts gaisa izplūdes pieslēgums tvaika nosūcēja
augšdaļā, tad vajadzēs noņemt iepriekš nogriezto detaļu.
• Novietot tvaika nosūcēja korpusu uz atbalsta un piestiprināt to
sānos, izmantojot 4 skrūves 12b.
• Nosegt skrūvju atveres, izmantojot kopā ar tvaika nosūcēju
piegādātos dībeļus 13.
Recirkulācijas versija
• Noņemt iepriekš nogriezto detaļu.
• Novietot tvaika nosūcēja korpusu uz atbalsta un nostiprināt to
no sāniem, izmantojot 4 skrūves 12b.
• Nosegt skrūvju atveres, izmantojot kopā ar tvaika nosūcēju
piegādātos dībeļus 13.
• Novietot orientēto režģi 8 uz caurules un pārliecināties, ka tas
ir pareizi uzstādīts.
• Nostiprināt orientēto režģi 8, izmantojot kopā ar tvaika nosūcē-
ju piegādātās skrūves 12e.
• Pārliecināties, ka ogles filtri ir uzstādīti.
