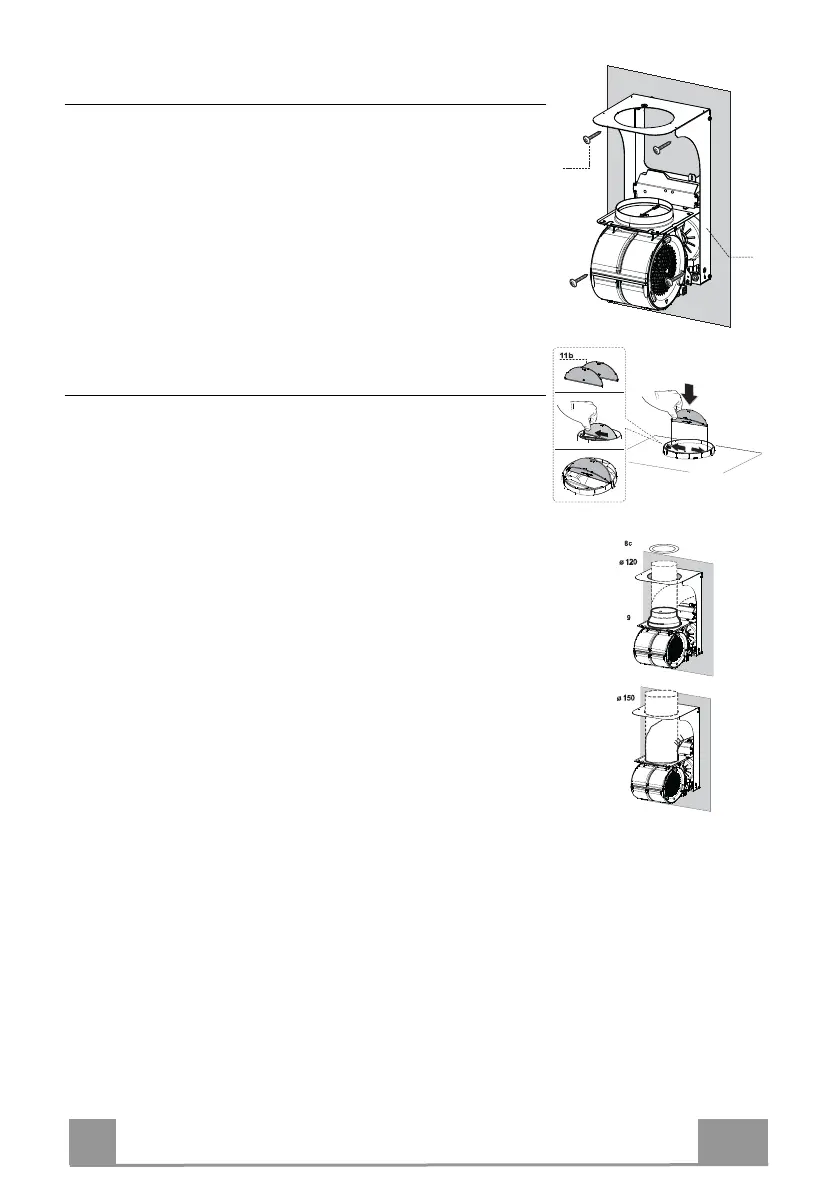

Montaje Soporte Campana
• Apoyar el Soporte de la Campana 3 en la pared haciendo coin-
cidir los agujeros del soporte con los de la pared.
• Sujetar el soporte a la pared usando los cuatro tornillos 12a (5
x70) incluídos en la dotación.
• Antes de apretar definitivamente los tornillos, nivelar el sopor-
te y apretar definitivamente los tornillos.
Conexión de la salida de aire en la versión aspirante
Para la instalación en versión aspirante, conectar la campana a la tubería de
salida mediante un tubo rígido o flexible de ø 150 o 120 mm, cuya elección
se deja al instalador. El tubo puede salir tanto por la parte superior como
posterior de la campana.
• Montar las aletas 11b en la salida del cuerpo de la campana.
SALIDA POSTERIOR
• Se recuerda que, para efectuar el orificio de evacuación, debe seguirse el
esquema indicado en el apartado Perforación pared.
• Para la conexión con el tubo de ø 120 mm, insertar la brida de reducción
9 en la salida del cuerpo de la campana.
• Fijar el tubo con adecuadas abrazaderas ajustables. El material necesario
para ello no está incluido.
• Quitar los filtros antiolor de carbón activo si los hay.
SALIDA SUPERIOR
• Para la conexión con el tubo ø 150 mm, conectar la campana a la tubería
de salida mediante un tubo rígido o flexible.
• Para la conexión con el tubo de ø 120 mm, insertar la brida de reducción
9 en la salida del cuerpo de la campana.
• Atornillar la reducción de salida del aire 8c en el orificio de salida del
soporte de la campana con los tornillos suministrados.
• Conectar la campana a la tubería de salida mediante un tubo rígido o
flexible.
• Fijar el tubo con adecuadas abrazaderas ajustables. El material necesario
para ello no está incluido.
• Quitar los filtros antiolor de carbón activo si los hay.
