Pliidikummi toe paigaldamine

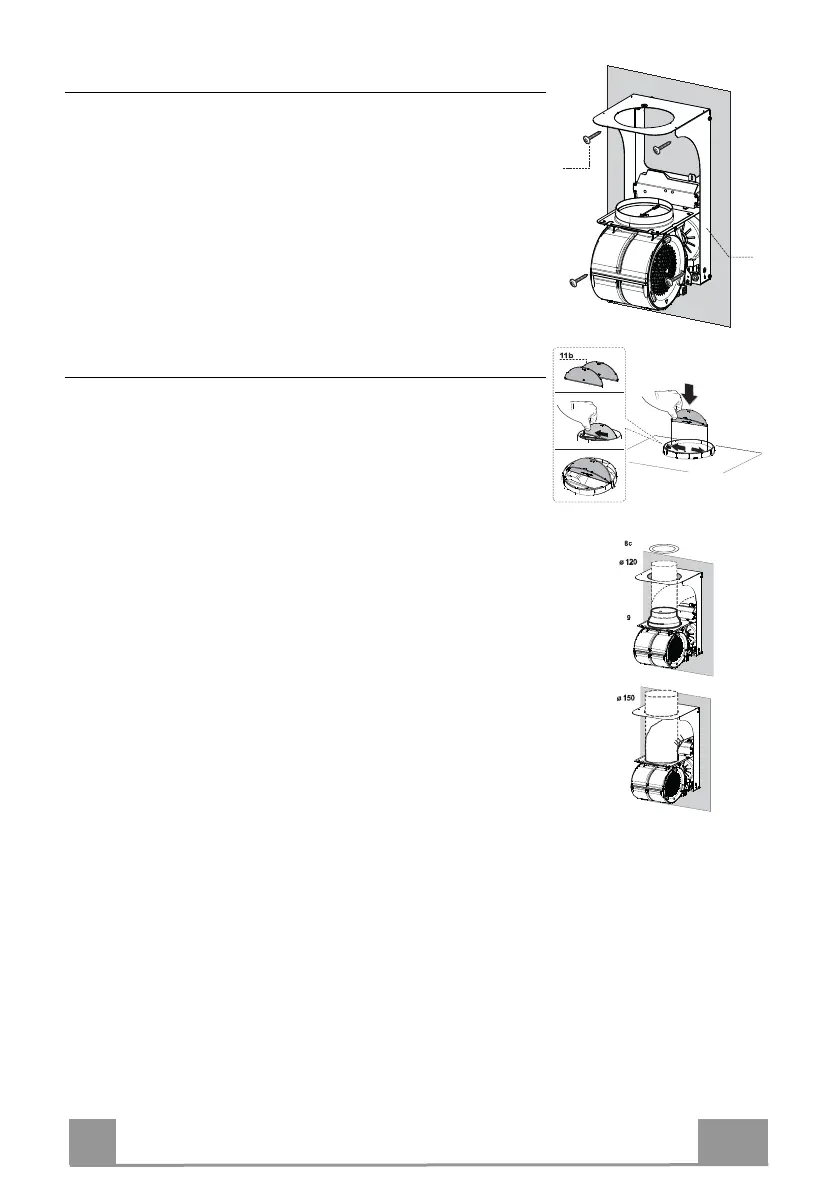

• Toetage pliidikummi tugi 3 vastu seina ja kontrollige, et pliidi-
kummi toe augud ühtiksid seina puuritud aukudega.
• Kinnitage pliidikummi tugi seina külge 4 lisatud kruviga 12a
(5 x 70).
• Kontrollige enne kruvide lõplikku pingutamist, et tugi oleks
loodis. Alles pärast seda toimingut võib kruvid lõplikult pingu-
tada.
Õhuväljundi ühendus torustikuga versioonil
Torustikuga pliidikummi paigaldamisel, paigaldaja valikul,
kasutatakse jäika või painduvat ø 150 või 120 mm toru, et
ühendada pliidikumm õhuväljundi torustikuga. Toruühenduse
saab teha pliidikummi ülaosale või tagaküljele.
• Asetage hõlmad 11b pliidikummi katte väljundile.
ÕHUVÄLJUND PLIIDIKUMMI TAGAKÜLJEL
• Õhuväljundi puurimisel seina sisse, tuleb järgida seina
puurimise lõigus toodud joonist.
• Kui ühendus tehakse ø 120 mm toruga, paigaldage
siirdmikäärik 9 pliidikumm i korpuse väljundile.
• Kinnitage toru piisava koguse toruklambritega. Neid ei ole
lisatud pliidikummi komplektile.
• Eemaldage aktiivsöefilter, kui see on olemas.
ÕHUVÄLJUND PLIIDIKUMMI ÜLAOSAS
• Kui pliidikummi ühendus õhuväljundi torustikuga tehakse ø
150 mm toruga, kasutage jäika või painduvat toru.
• Kui ühendus tehakse ø 120 mm toruga, paigaldage
siirdmikäärik 9 pliidikummi korpuse väljundile.
• Kinnitage õhuväljundi siirdmik 8c lisatud kruvidega koos
pliidikummiga pliidikummi toe õhuväljundi augu külge.
• Ühendage pliidikumm torustiku külge jäiga või painduva
toruga.
• Kinnitage toru piisava koguse toruklambritega. Neid ei ole
lisatud pliidikummi komplektile.
• Eemaldage aktiivsöefilter, kui see on olemas.
