1.- INSTALLATION
1.1.- Schémas de l’installation
Voir Fig.1.
1.2.- Mise en place
Mettre à niveau et régler la hauteur de l’appareil (Fig. 2)
1.3.- Raccordement de l’eau
Faire comme indiqué aux figures 3 et 4.
Pression dynamique nécessaire pendant le rinçage: 2 ÷ 4 Kg/cm
2
A des pressions inférieures à
2 Kg/cm
2
, installer une électropompe de pression. (Fig. 4).
Pour de l’eau ayant une dureté supérieure à 10ºF, installer un adoucisseur.
1.4.- Vidange
a) Fixer le tuyau de vidange comme indiqué à la figure 5.
b) Installer un siphon pour éviter les mauvaises odeurs.

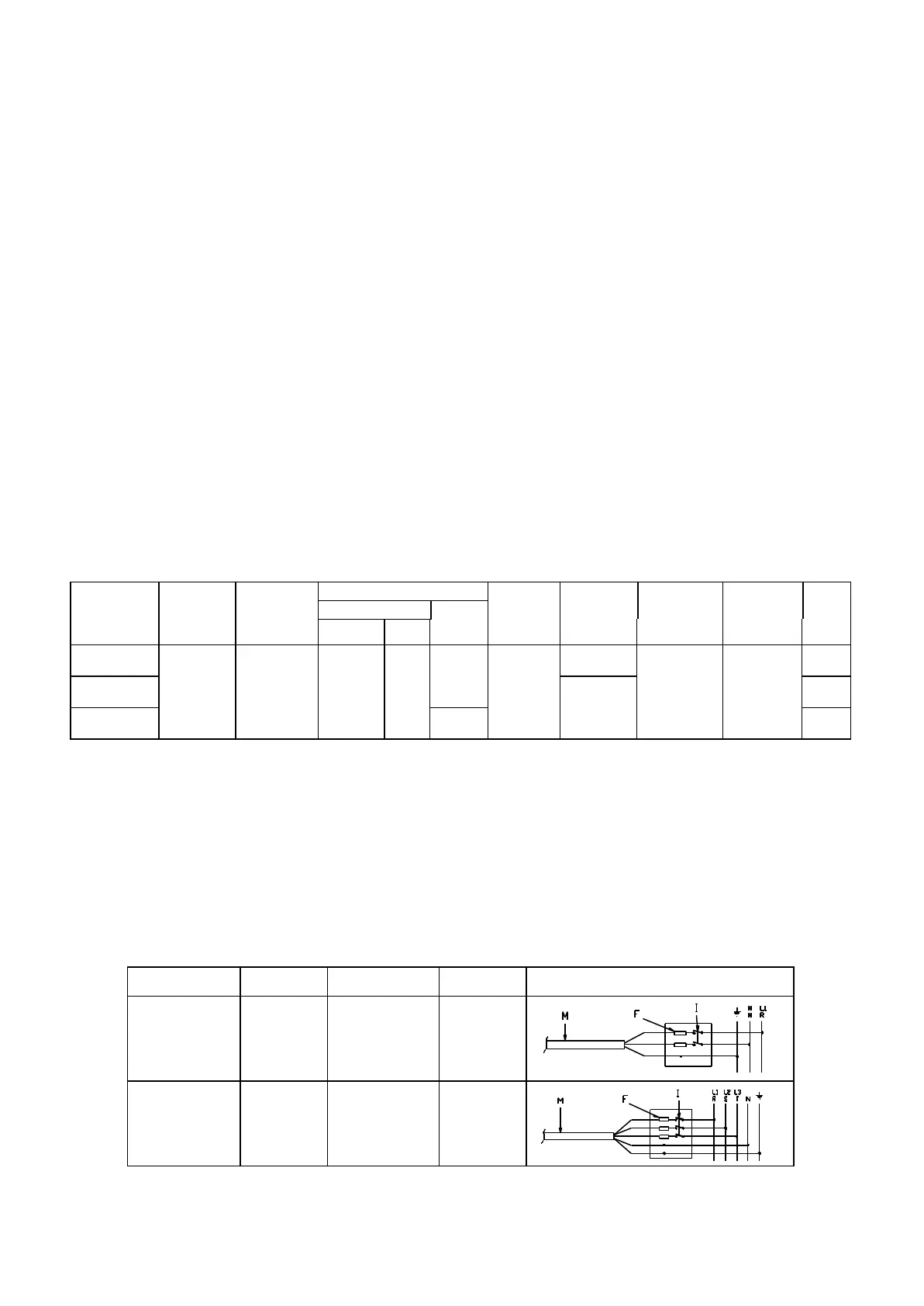

1.5.- Caractéristiques techniques
Pression
Tension
Puissance(Kw)
Panier
Durée
Capacité
Consom
.
Poids
MODELE
entrée
aliment.
Résistance
Maxi
carré
cycle
de
eau
net
eau Chauffe Cuve absorb. (mm) cuve(l) rinçage(l) (Kg)
FI - 30
4’ Reg.
54
FI - 48
3,45
120’’ 59
FI - 48B
2÷4 Kg/cm
2
(28÷56 psi)
220-240-
1N~
380-415-
3N~
(50/60Hz.)
2,8 2,8
3,52
500x500
180’’
25 2,7
60
1.6.1- Raccordement électrique
− Accéder à la réglette de raccordement (R), (Fig. 1 et Fig. 6), en démontant le capot (T) et
le panneau arrière (P). Raccorder la gaine sur E en laissant une longueur de câble suffisante
pour pouvoir sortir le tableau électrique par l’avant.
− Raccorder la réglette comme indiqué à la figure 6.
− Placer sur la prise secteur un interrupteur général (I) indépendant de l’appareil et dont la
distance entre contacts soit égale ou supérieure à 3 mm.
− Il est obligatoire de raccorder la machine a la terre.
Tension MODELE Gaine Fusibles Raccordement secteur
220-240-1N~
FI - 30
FI - 48
FI - 48B
2x2.5mm
2
+ T 20 A
380-415V-3N~
FI - 30
FI - 48
FI - 48 B
4x2.5 mm
2
+ T 20 A
