26
ÉVACUATION DES FUMÉES (partie réservée uniquement à du personnel qualié pour le montage de la hotte)

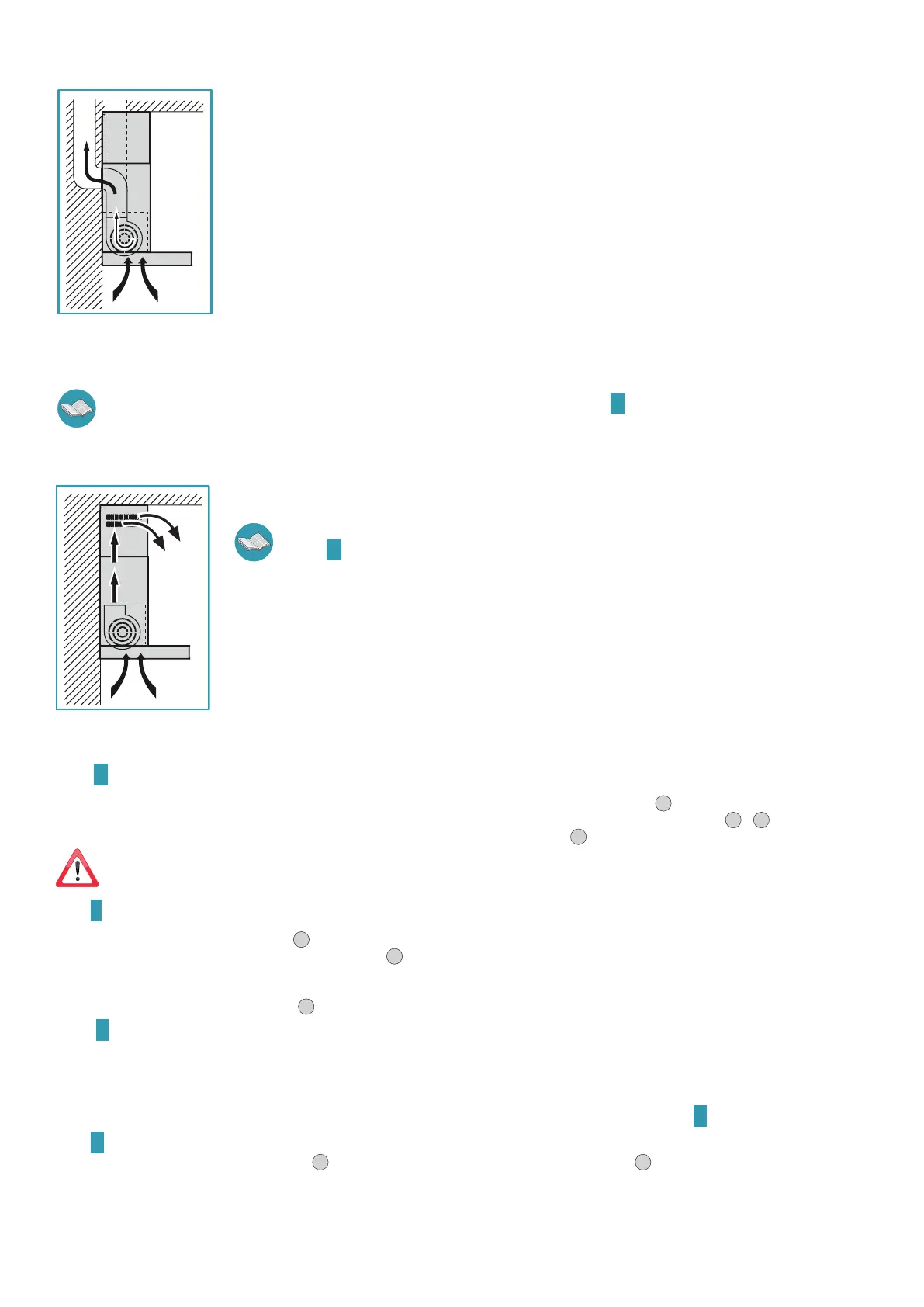

HOTTE VERSION À ÉVACUATION EXTÉRIEURE ASPIRANTE
Sur cette version, les fumées et les vapeurs de la cuisine sont envoyées vers l'extérieur à travers un tuyau d'évacuation.
Le raccord de sortie d'air qui sort sur la partie supérieure de la hotte doit être raccordé à un tuyau qui conduit les fumées et les
vapeurs vers une sortie extérieure.
Ne pas relier l'appareil à des conduits d’évacuation des fumées produites par la combustion (par ex. chaudières, chemi-
nées, etc.) et respecter obligatoirement les normes en vigueur sur l’évacuation de l'air vers l'extérieur.
Le tuyau de sortie des fumées doit avoir :
- un diamètre supérieur à celui du raccord de la hotte ;
- une légère inclinaison vers le bas (chute) dans les tronçons horizontaux pour éviter que, si de la condensation se forme, celle-ci
reflue dans la hotte ;
- le nombre minimum indispensable de coudes ;
- une longueur minimum indispensable (des conduites longues et avec différents coudes pourraient réduire la capacité d'aspi-
ration de la hotte).
Si le tuyau de sortie des fumées passe à travers des environnements froids comme des greniers etc., il est possible qu'il se forme
de l'eau de condensation à cause d'éventuels écarts de température. Dans ce cas, il est nécessaire d'isoler la tuyauterie.
Lorsque la hotte de cuisine est utilisée simultanément avec d'autres appareils qui emploient du gaz ou d'autres combustibles, le local doit disposer
d'une ventilation susante, conformément aux normes en vigueur.
Dans cette version, les filtres au charbon actif doivent être enlevés ; pour le retrait, voir les instructions
G
à la page
6
.
Déviation pour l'Allemagne : quand la hotte de la cuisine et des appareils alimentés avec une énergie différente de l'énergie électrique sont en fonction simultanément, la
pression négative dans la pièce ne doit pas dépasser les 4 Pa (4 x 10-5 bar).
HOTTE VERSION À RECIRCULATION INTÉRIEURE FILTRANTE
Dans cette version, l'air passe à travers les filtres au charbon actif pour être purifié et est recyclé dans l'environnement cuisine.
Contrôler que les filtres au charbon actif soient montés sur la hotte, sinon les appliquer comme indiqué dans les ins-
tructions
G
à la page
6
.
INSTRUCTIONS DE MONTAGE (partie réservée uniquement à du personnel qualié pour le montage de la hotte)
Phase
A
page 4
• Appuyer au mur d'installation la barre de soutien (S), à une hauteur (H) du plan de cuisson indiquée sur la figure (Fig.
1
).
• Contrôler l'alignement horizontal avec un niveau à bulle et marquer 2 points de perçage aux extrémités de la barre de soutien (Fig.
2
-
3
).
• Percer, insérer 2 chevilles à expansion ø 8 mm et fixer la barre avec les vis correspondantes (V1) (Fig.
4
).
Le kit de xation (vis, chevilles et étriers) fourni avec la hotte est utilisable uniquement sur des murs en maçonnerie : s'il faut installer la hotte sur
des murs de matériau différent, évaluer d’autres systèmes de fixation en tenant compte de la résistance du mur et du poids de la hotte (indiqué à la page
2).
Phase B page
4
• Accrocher la hotte à la barre de soutien (Fig.
1
).
• Régler l'alignement de la hotte à l'aide des vis des cintres (Fig.
2
). La vis supérieure (B) permet de régler la distance par rapport au mur, la vis inférieure (C) le
glissement vertical.
• Pour éviter le décrochage de la hotte, dû à une pression du dessous, la fixer à la paroi avec des chevilles à expansion et les vis correspondantes (V2) en utilisant
les trous présents sur l'arrière de la hotte (Fig.
3
).
Phases
C
page
4
HOTTE VERSION À ÉVACUATION EXTÉRIEURE ASPIRANTE
• Relier le raccord de sortie d’air de la hotte à l’évacuation extérieure avec un tuyau adapté.
HOTTE VERSION À RECIRCULATION INTÉRIEURE FILTRANTE
• Contrôler que les filtres au charbon actif soient montés sur la hotte, sinon les appliquer comme indiqué dans les instructions H à la page 6.
Phase
D page 5
• Insérer la rallonge (H) dans la cheminée (G) (Fig.
1
) et fixer l'ensemble au corps de la hotte avec les vis (V3) (Fig.
2
).
• En cas de version à évacuation extérieure (aspirante) il est possible d'insérer la rallonge (H) avec les fentes vers le bas, de façon à les rendre invisibles, si les hauteurs
d'installation le permettent.
