DESCARGA DE FUMOS (parte reservada somente a pessoal qualicado para a montagem da coifa)

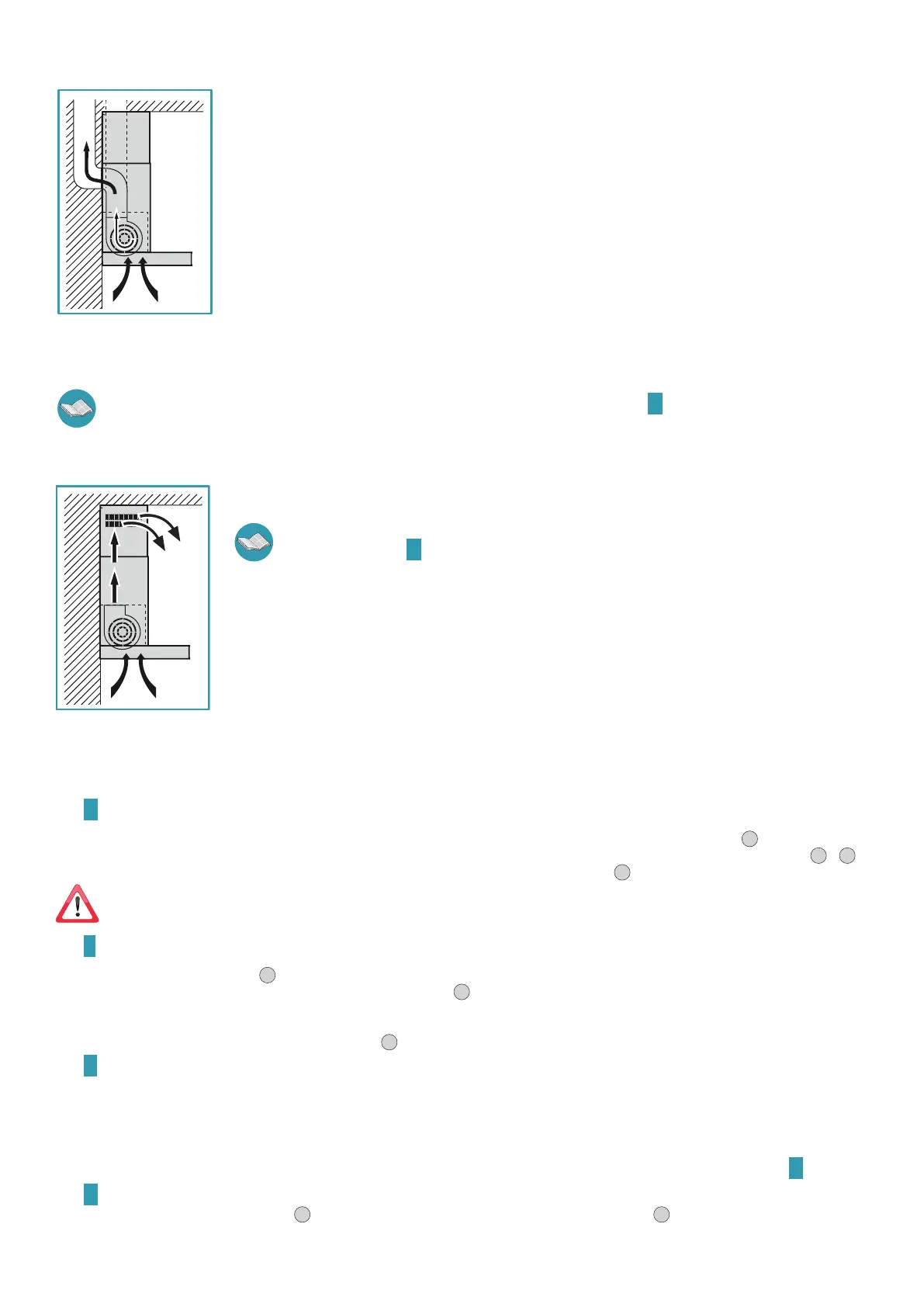

COIFA DE VERSÃO COM EVACUAÇÃO EXTERNA ASPIRANTE
Nessa versão, os fumos e os vapores da cozinha são direcionados para o exterior através de um tubo de descarga.
A ligação de saída de ar, saliente na parte superior da coifa, deve ser conectada com um tubo que conduz os fumos e os
vapores para uma saída externa.
Não conectar o aparelho a condutos de descarga de fumos produzidos pela combustão (por exemplo: caldeiras,
chaminés, etc.) e respeitar obrigatoriamente as normas em vigor sobre a descarga do ar no lado externo.
O tubo de saída de fumos deve haver:
- um diâmetro não inferior ao diâmetro da coifa;
- uma leve inclinação para baixo (queda) nos traçados horizontais para evitar que, em caso de condensação, esta saia pelo
exaustor;
- o número mínimo indispensável de curvas;
- comprimento mínimo indispensável (tubagens longas e com curvas diversas podem reduzir a capacidade de aspiração
da coifa).
Se o tubo de saída de fumos passar por ambientes frios como o sótão, por exemplo, é possível que ocorra a formação de
água de condensação devido às diferenças de temperatura. Neste caso, é necessário isolar a tubagem.
Quando a coifa de cozinha for utilizada contemporaneamente com outros aparelhos que utilizem gás ou outros combustíveis, o local deve dis-
por de ventilação suciente, segundo as normas em vigor.
Nesta versão, devem ser retirados os filtros com carvão ativado; para a remoção, consultar as instruções
G
na pág.
6
.
Desvio para a Alemanha: quando a coifa de cozinha e os aparelhos alimentados com energia diferente daquela elétrica estão em funcionamento simultâneo, a
pressão negativa no local não deverá superar os 4 Pa (4 x 10-5 bar).
COIFA NA VERSÃO RECIRCULAÇÃO INTERNA FILTRANTE
Nessa versão, o ar passa através dos filtros de carvão ativado para ser purificado e é reciclado no ambiente da cozinha.
Controlar se os filtros de carvão ativado estão montados na coifa e, em caso contrário, aplicá-los como indicado
nas instruções descritas
G
na pág.
6
.
INSTRUÇÕES DE MONTAGEM (parte reservada somente a pessoal qualicado para a montagem da coifa)
Fase
A
pág. 4
• Apoiar na parede instalação a barra de sustentação (S) em uma altura (H) do plano de cozimento como indicado na figura (Fig.
1
).
• Controlar com um nível de bolha o alinhamento horizontal e marcar nas extremidades da barra de sustentação 2 pontos de perfuração (Fig.
2
-
3
).
• Furar, introduzir 2 buchas de expansão de Ø 8 mm e fixar a barra com os respetivos parafusos (V1) (Fig.
4
).
O kit de xação (parafusos, buchas e suportes) fornecido com a coifa pode ser utilizado somente em paredes de alvenaria: se for neces-
sário instalar a coifa em paredes de material diverso, avaliar outros sistemas de fixação considerando a resistência do muro e o peso da coifa (indi-
cado na pág. 2).
Fase
B pág.
4
• Fixar a coifa à barra de suporte (Fig.
1
).
• Regular o alinhamento da coifa através dos parafusos dos suportes (Fig.
2
). O parafuso superior (B) regula a distância da parede, em relação à inferior
(C), o deslizamento vertical.
• Para evitar o desengate da coifa devido a uma pressão de baixo para cima, fixá-la à parede com uma bucha de expansão e com o respetivo parafuso (V2)
utilizando os furos presentes na parte de trás da coifa. (Fig.
3
).
Fase
C
pág.
4
COIFA DE VERSÃO COM EVACUAÇÃO EXTERNA ASPIRANTE
• Conectar a ligação de saída do ar da coifa à descarga externa com uma tubagem idónea.
COIFA NA VERSÃO RECIRCULAÇÃO INTERNA FILTRANTE
• Controlar se os filtros de carvão ativado estão montados na coifa e, em caso contrário, aplicá-los como indicado nas instruções descritas H na pág. 6.
Fase
D pág. 5
• Inserir a extensão (H) no chaminé (G) (Fig.
1
) e fixar o conjunto ao corpo da coifa com os parafusos (V3), (Fig.
2
).
• Em caso de versão com evacuação externa (aspirante) é possível inserir a extensão (H) com as aberturas para baixo para torná-las visível se as quotas de
instalação assim permitirem.
