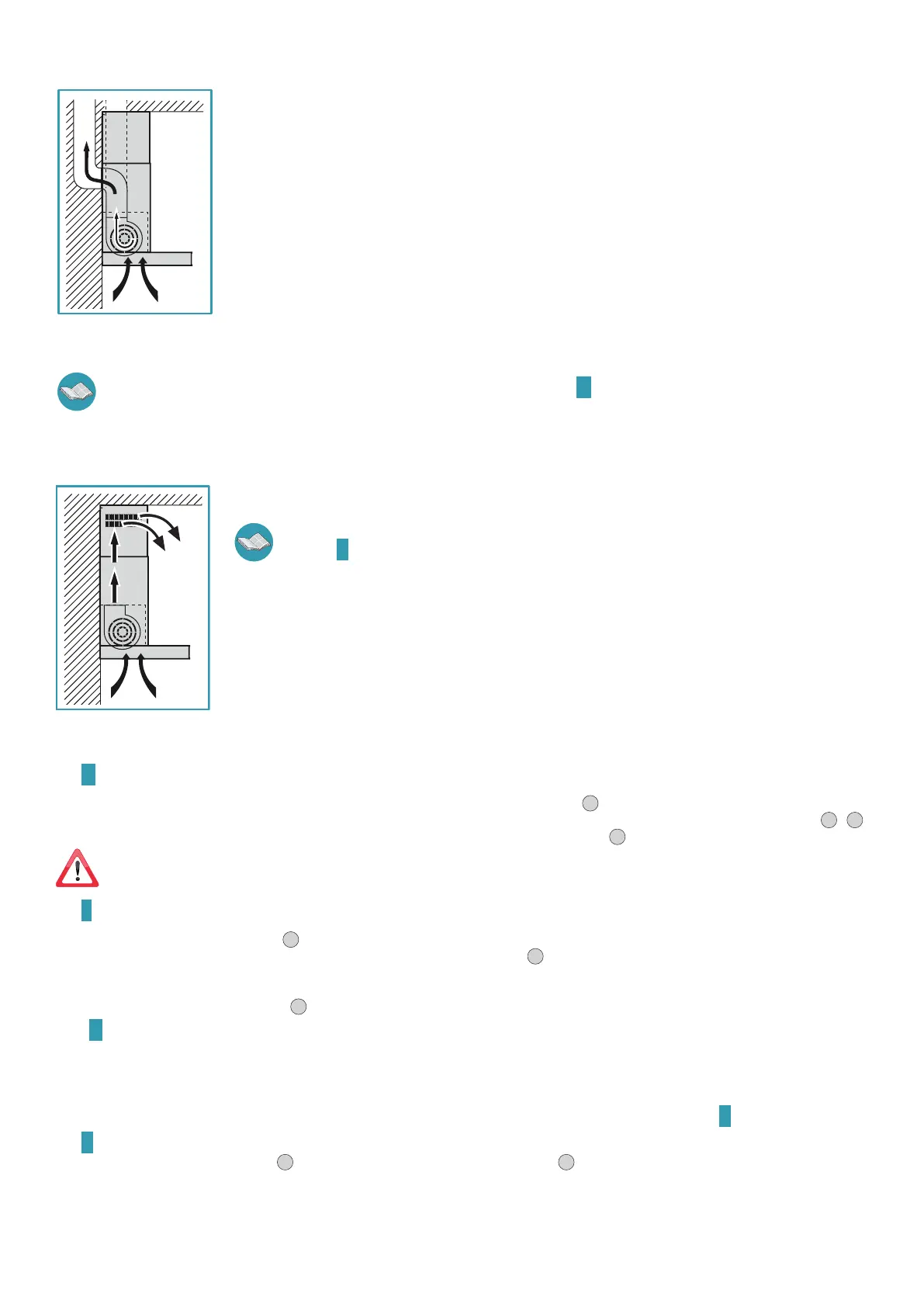

В этой версии кухонные дымы и пары выводятся через втягивающий воздухоотвод наружу.
Воздухоотводный патрубок, выступающий сверху на вытяжке, должен быть подсоединен к дымоотводу, выводящему дымы и пары наружу.
, (,
..) .
Труба выхода дымовых газов должна иметь следующие характеристики:
- диаметр, не менее диаметра патрубка вытяжки;
- легкий наклон вниз (спуск) на горизонтальных участках во избежание в случае образования конденсата его стекания в вытяжку;
- минимальное необходимое количество изгибов;
- необходимая минимальная длина (длинный трубопровод с большим количеством изгибов может сократить всасывающую способность
вытяжки).
Если трубопровод отвода дымов проходит через неотапливаемые помещения, такие как чердачные помещения и т.п., то возможно обра-
зование конденсата по причине температурного перепада. В этом случае необходимо предусмотреть изоляцию трубопровода.
, , , , -
, , .
В этой версии необходимо снять фильтры с активированным углем; их снятие описано в инструкциях
G
на стр.
6
.
При одновременной работе в помещении кухонной вытяжки и других приборов, работающих на источнике энергии, отличном от электроэнергии, отрицательное давление
внутри помещения не должно превышать 4 Па (4 x 10-5 бар).
В этой версии воздух для его очистки поступает через фильтры с активированным углём и вновь подается в кухню.
Убедиться, что фильтры с активированным углем смонтированы на вытяжке, в противном случае установить их, как описано в
инструкции
H на стр. 6.
(, , )
A
. 4
• Приложить к стене крепежную рейку (S) на высоте (H) от варочной поверхности, указанной на рисунке (рис.
1
).
• Проверить горизонтальность положения рейки при помощи пузырькового уровня и отметить на концах опорной рейки 2 точки для выполнения отверстий (рис.
2
-
3
).
• Просверлить отверстия, вставить в них 2 дюбеля ø 8 мм и прикрепить рейку соответствующими винтами (V1) (рис.
4
).
(, ), , : при необходимо-
сти установить вытяжку на стенах из других материалов, следует принять во внимание другим крепежные системы с учетом прочности стены и веса вытяжки (указа-
но на стр. 2).
B .
4
• Прицепить вытяжку к крепёжной рейке (рис.
1
).
• Выровнять вытяжку в строго горизонтальном положении при помощи винтов на держателях (Рис.
2
). Верхний винт (B) регулирует расстояние от стены, а нижний винт (C)
регулирует вертикальное смещение.
• Во избежание отцепления вытяжки по причине давления снизу, прикрепить её к стене дюбелями и соответствующими винтами (V2), используя соответствующие отверстия,
находящиеся на задней стороне вытяжки (рис.
3
).
C
.
4
• Соединить выходной воздушный патрубок вытяжки с наружным выводом при помощи подходящего трубопровода.
• Убедиться, что фильтры с активированным углем смонтированы на вытяжке, в противном случае установить их, как описано в инструкции H на стр. 6.
D . 5
• Вставить удлинитель (H) в дымоход (G) (рис.
1
) и прикрепить его к корпусу вытяжки винтами (V3) (рис.
2
).
• В случае версии с выводом наружу (всасывающая) можно вставить удлинитель (H) с отверстиями внизу, чтобы их не было видно, если это позволяет высота установки.
