RÖKKANAL (avsnitt reserverat endast för kvalicerade installatörer av spiskåpan)

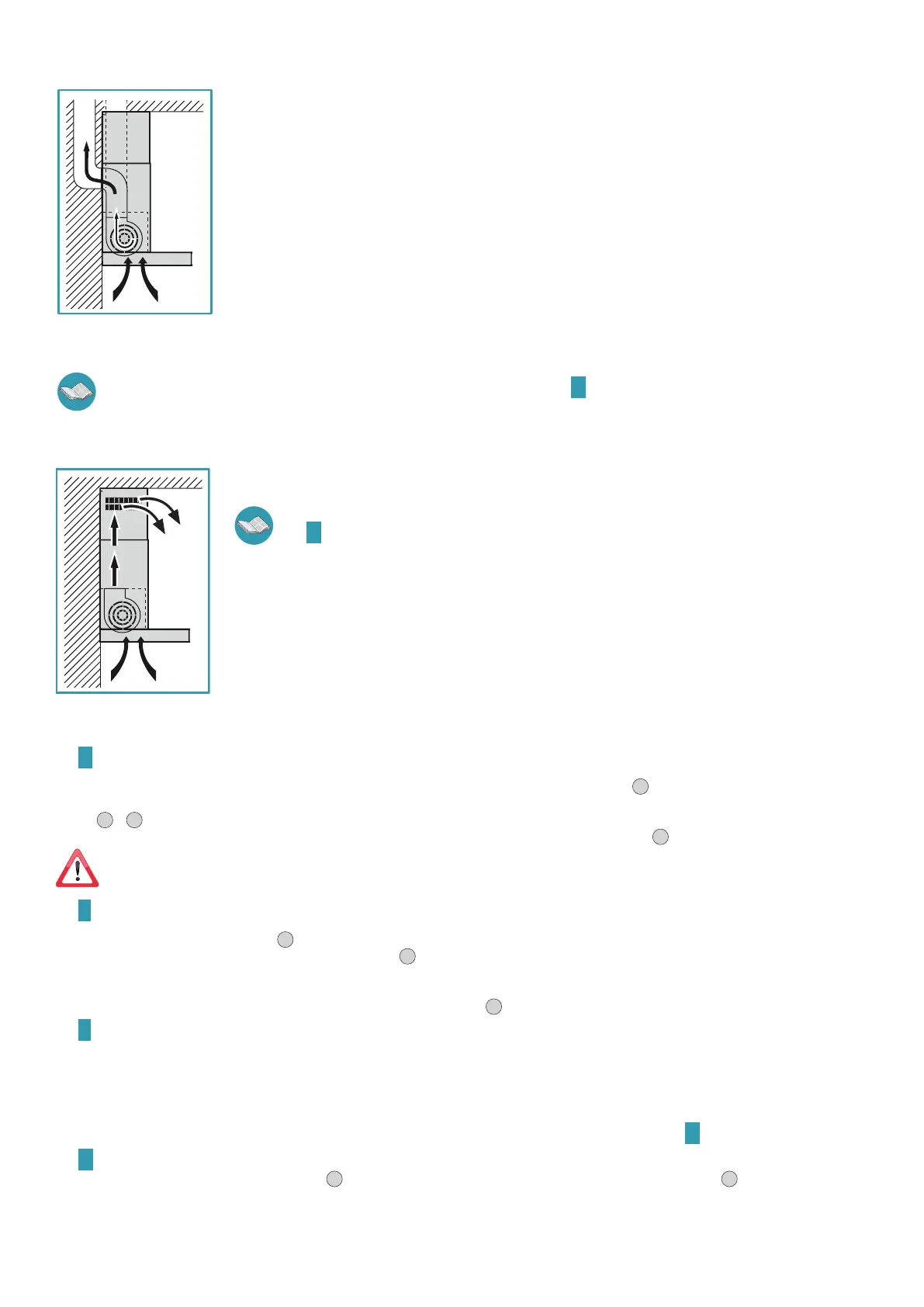

KÅPA I VERSION MED EXTERN EVAKUERING UTSUGANDE
I denna version förs rök och ånga från köket utomhus med hjälp av ett utloppsrör.
Luftuttagsanslutningen som sticker ut på toppen av kåpan måste vara ansluten med ett rör som för rök och ångor
till en extern utgång.
Anslut inte apparaten till kanaler för rök som bildas vid förbränning (från pannor, eldstäder osv.) och res-
pektera gällande lagar om luftutsläpp i atmosfären.
Utloppsröret för rökgaserna måste ha:
- En diameter som inte är mindre än kåpans anslutning.
- En lätt vinkling nedåt (fall) i de horisontella avsnitten för att undvika att, om det skulle skapas kondens, denna skulle
rinna tillbaks ned i kåpan.
- Lägsta möjliga antal kurvor.
- Minsta möjliga längd (långa rör och med olika kurvor kan minska kåpans utsugningskapacitet).
Om utloppsröret för rökgaserna passerar genom kalla lokaler såsom vindar osv. är det möjligt att kondensvatten
bildas på grund av plötsliga temperaturförändringar. I detta fall är det nödvändigt att isolera röret.
När kökskåpan används samtidigt med andra apparater som använder gas eller andra bränslen måste rummet ha tillräcklig ventilation
enligt gällande lagar.
I denna version tar man bort de aktiva kolfiltren. För borttagandet se instruktionerne G på sid. 6.
Undantag för Tyskland: när köksfläkten och apparater som matas med annan energi än elektricitet är i drift samtidigt får inte undertrycket i rummet över-
stiga 4 Pa (4x10-5 bar).
KÅPA I VERSION MED INTERN ÅTERCIRKULERING FILTRERANDE
I denna version passerar luften aktiva kolfiltren för rening och återcirkuleras sedan tillbaka till köket.
Kontrollera att de aktiva kolfiltren är monterade på kåpan, om inte, installera dem som beskrivs i anvisning-
arna
G på sid. 6.
MONTERINGSANVISNINGAR (avsnitt reserverat endast för kvalicerade installatörer av spiskåpan)
Fas
A sid. 4
• Luta stödstången (S) mot installationsväggen, på en höjd (H) från spishällen som anges i figuren (Fig.
1
).
• Använd ett vattenpass för att kontrollera den horisontella justeringen och gör 2 märken i vardera änden av stödstången där hålen skall borras
(Fig.
2
-
3
).
• Borra hålen, sätt i 2 expansionspluggar (ø 8mm) och fäst stången med de tillhörande skruvarna (V1) (Fig.
4
).
Fästsatsen (skruvar, pluggar och fästen) som levereras med kåpan kan endast användas på väggar av murverk. Om det är nödvän-
digt att installera kåpan på väggar av annat material skall man utvärdera andra fastsättningssystem, med hänsyn till väggens hållbarhet och
kåpans vikt (anges på sid. 2).
Fas
B sid. 4
• Haka fast kåpan på stödstången (Fig.
1
).
• Reglera kåpans räta linje med hjälp av fästenas skruvar (Fig.
2
). Den övre skruven (B) justerar avståndet från väggen, den undre (C) den vertikala
glidningen.
• För att undvika att kåpan hakas loss på grund av ett tryck underifrån skall du fästa den vid väggen med expansionspluggar och tillhörande skruvar
(V2) genom att använda de speciella hål som finns på kåpans baksida (Fig.
3
).
Fas
C sid. 4
KÅPA I VERSION MED EXTERN EVAKUERING UTSUGANDE
• Anslut kåpans luftuttagsanslutning till det externa utloppet med ett lämpligt rör.
KÅPA I VERSION MED INTERN ÅTERCIRKULERING FILTRERANDE
• Kontrollera att de aktiva kolfiltren är monterade på kåpan, om inte, installera dem som beskrivs i anvisningarna H på sid. 6.
Fas
D sid. 5
• Sätt in förlängningen (H) i rökgången (G) (Fig.
1
) och fäst enheten till kåpans kropp med hjälp av skruvarna (V3)(Fig.
2
).
• När det gäller versionen med extern evakuering (utsugande) är det möjligt att sätta in förlängningen (H) med skårorna vända nedåt så att de inte
syns när installationshöjderna tillåter det.
