SAVUN POISTO (osa on tarkoitettu vain kuvun asennukseen pätevälle henkilöstölle)

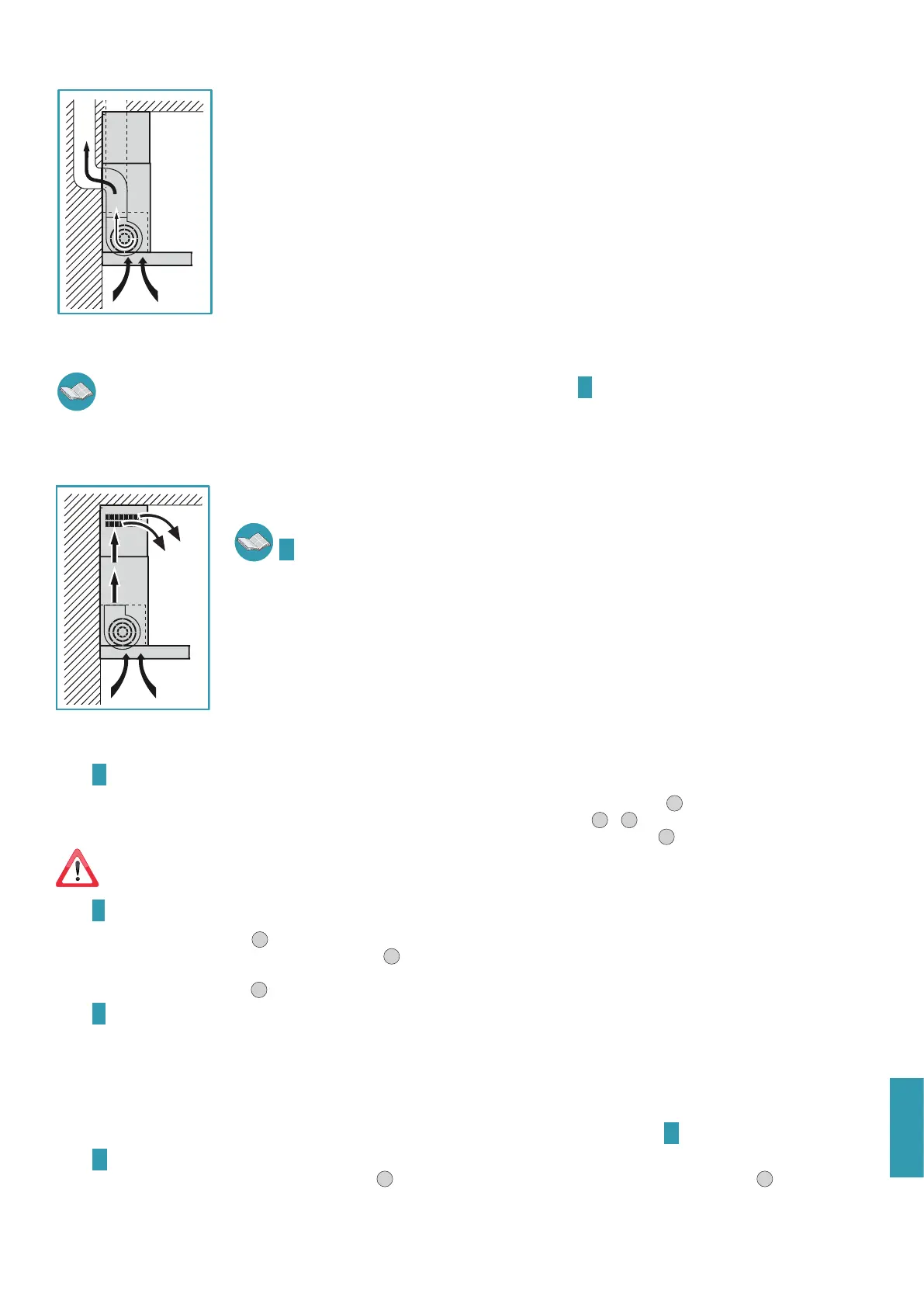

KUPUVERSIO ULKOISELLA POISTOPUTKELLA IMU
Tässä versiossa keittiön savut ja höyryt johdetaan ulkotilaan poistoputken kautta.
Ilman poiston liitos, joka tulee ulos kuvun yläosasta, on liitettävä putkeen, joka johtaa savut ja höyryt ulkoiseen
poistoaukkoon.
Älä yhdistä laitetta palamisesta muodostuvien savujen poistoputkiin (lämmityslaitteet, takat, jne...) ja nou-
data ehdottomasti ilman ulkotiloihin poistoa koskevia voimassa olevia määräyksiä.
Savujen poistoputkessa on oltava:
- halkaisija ei pienempi kuin kuvun liitos;
- lievä kallistus alaspäin (pudotus) vaakasuorissa osissa, jotta vältetään mahdollisen tiivistymisen palaaminen ku-
puun;
- mahdollisimman vähän mutkia;
- mahdollisimman lyhyt (pituus) (pitkät putket ja useat mutkat voivat laskea kuvun imukykyä).
Jos savujen poistoputki kulkee kylmien tilojen, kuten välikaton jne. läpi, on mahdollista että tiivistymistä muodostuu
lämpötilan vaihteluista johtuen. Tässä tapauksessa putket on eristettävä.
Kun liesikupua käytetään samanaikaisesti muiden laitteiden kanssa, jotka käyttävät kaasua tai muita polttoaineita, tilassa on oltava
riittävä tuuletus voimassa olevien määräysten mukaisesti.
Tästä versiosta on poistettava aktiivihiilisuodattimet; niiden irrottamiseksi katso ohjeet G sivulta 6.
Saksan poikkeus: kun liesikupua ja muulla kuin sähköllä toimivia laitteita käytetään samanaikaisesti, tilan negatiivinen paine ei saa ylittää 4 Pa (4 x 10-5
baaria).
KUPUVERSIO SISÄILMAN KIERROLLA SUODATTAVA
Tässä versiossa ilma kiertää aktiivihiilisuodattimet läpi puhdistusta varten ja takaisin keittiön sisäilmaan.
Tarkista että aktiivihiilisuodattimet on asennettu kupuun, jos näin ei ole asenna ne kuten neuvottu ohjeissa
G sivulla 6.
ASENNUSOHJEET (osa on tarkoitettu vain kuvun asennukseen pätevälle henkilöstölle)
Vaihe
A sivu4
• Nojaa tukitanko (S) asennusseinälle määritetylle korkeudelle (H) keittotasosta, kuten näytetty kuvassa (Kuva
1
).
• Tarkista vaakasuora linjaus vesivaa'alla ja merkitse tukitangon päihin kaksi porauskohtaa (Kuva
2
-
3
).
• Poraa reiät, aseta kaksi ø 8 mm kiinnitystulppaa paikoilleen ja kiinnitä tanko vastaavilla ruuveilla (V1) (Kuva
4
).
Kuvun mukana toimitettavaa kiinnityssarjaa (ruuvit, kiinnitystulpat ja kannattimet) voidaan käyttää vain muuratuille seinille:
jos kupu on asennettava seinälle, joka on tehty muusta materiaalista, ota käyttöön muut kiinnitysjärjestelmät ottaen huomioon seinän
kantavuus ja kuvun paino (osoitettu sivulla 2).
Vaihe
B sivu 4
• Kiinnitä kupu tukitankoon (Kuva
1
).
• Säädä kuvun paikkaa kiinnitysosien ruuvien avulla (Kuva
2
). Ylempi ruuvi (B) säätää etäisyyttä seinästä, alempi ruuvi (C) pystysuuntaista liukua.
• Välttääksesi kuvun irtoamista johtuen alta tulevasta paineesta, kiinnitä kupu seinälle kiinnitystulppien ja vastaavien ruuvien (V2) avulla käyttämällä
kuvun takana olevia reikiä (Kuva
3
).
Vaihe
C sivu 4
KUPUVERSIO ULKOISELLA POISTOPUTKELLA IMU
• Liitä kuvun ilmanpoistoliitos ulkoiseen poistoputkeen sopivan kanavoinnin kautta.
KUPUVERSIO SISÄILMAN KIERROLLA SUODATTAVA
• Tarkista että aktiivihiilisuodattimet on asennettu kupuun, jos näin ei ole asenna ne kuten neuvottu ohjeissa H sivulla 6.
Vaihe
D sivu 5
• Aseta jatkokappale (H) poistoputken suojaan (G) (Kuva
1
) ja kiinnitä kokonaisuus kuvun runkoon ruuvien avulla (V3) (Kuva
2
).
• Ulkoisen poistoputken version tapauksessa (imu) jatkokappale (H) on mahdollista asentaa aukot alaspäin, jotta ne eivät jää näkyviin, jos vain
asennuskorkeus sen sallii.
