RØYKUTSLIPP (del reservert kun for personer som er kvaliserte til å montere ventilatorhetten)

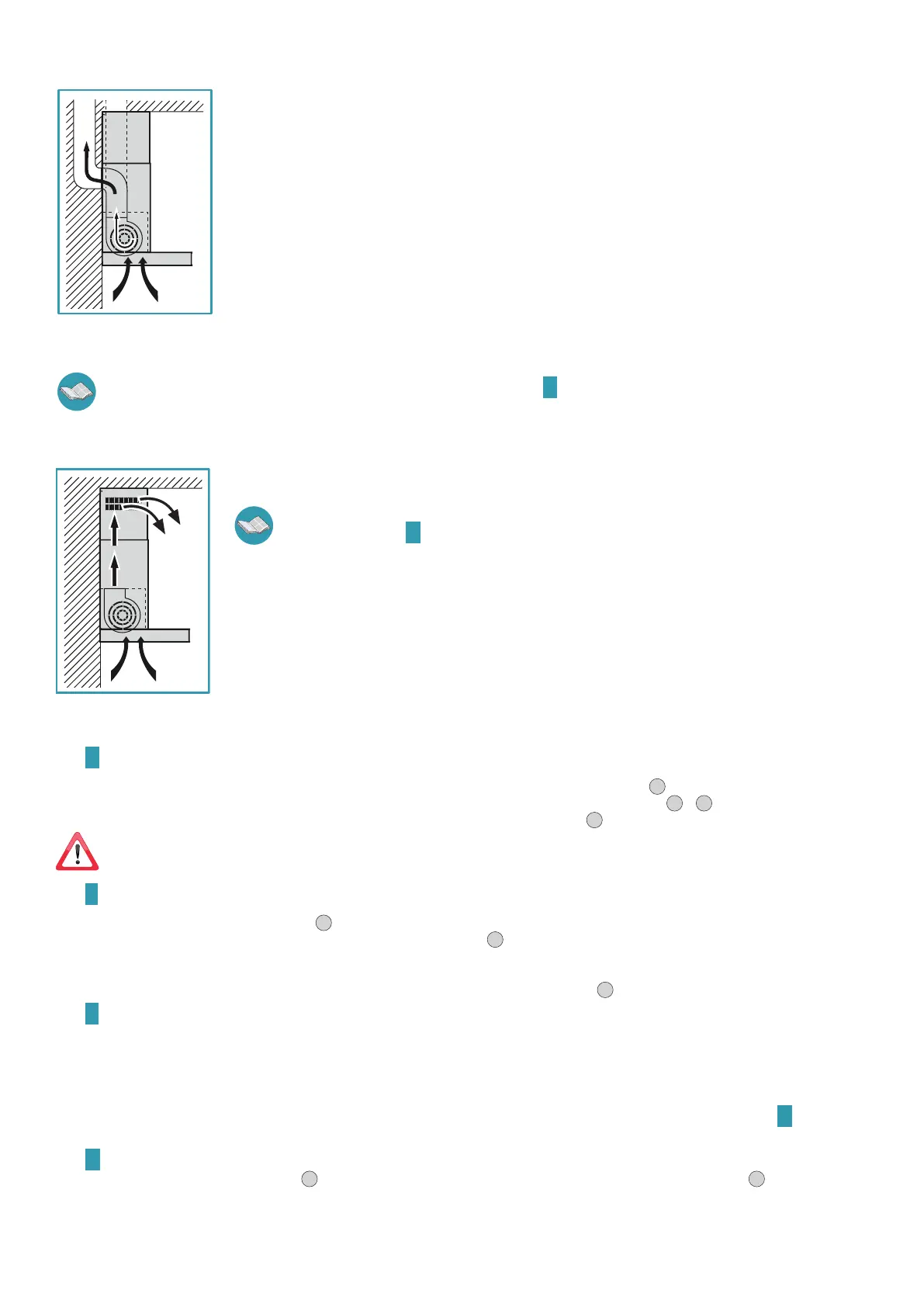

VENTILATORHETTE MED EKSTERNT AVTREKK SUGEVERSJON
I denne versjonen blir matos og damp transportert eksternt gjennom et utløpsrør.
Luftavtrekkskanalen som fremspringer på den øvre delen av hetten skal kobles med et rør som leder røyk og damp
i en ekstern utgang.
Ikke koble apparatet til avløpskanaler for røyk produsert av forbrenning (f.eks. dampkjeler, kaminer, osv....)
og overholde obligatorisk gjeldende forskrifter om utvendig luftavløp.
Utløpsrøret for matos skal ha:
- en diameter som ikke er mindre enn den for koplingen til ventilatorhetten;
- en liten helning nedover (fall) i de horisontale seksjonene for å unngå eventuell kondens strømmer tilbake i ven-
tilatorhetten;
- minste nødvendige antall kurver;
- minste nødvendige lengde (lange rør og med forskjellige kurver kan redusere sugeeffekten til ventilatorhetten).
Dersom utløpsrøret for matos passerer gjennom kalde miljøer som loft osv. er det mulig at det dannes kondensvann
grunnet temperaturendringer. I dette tilfelle er det nødvendig å isolere røret.
Når kjøkkenviften brukes samtidig med andre apparater som anvender gass eller andre brennstoer, må rommet ha tilstrekkelig ventila-
sjon i henhold til gjeldende forskrifter.
I denne versjonen skal de aktive kullfiltrene ernes; for erning se anvisningene G på side 6.
Avvik for Tyskland: når kjøkkenhetten og apparater forsynt med energi som er ulik fra den elektriske er i funksjon samtidig, må det negative trykket i lokalet
ikke overstige de 4 Pa (4 x 10-5 bar).
VENTILATORHETTE MED INTERN SIRKULASJON FILTERVERSJON
I denne versjonen passerer luften gjennom filtre med aktivt karbon for rensing og blir resirkulert i kjøkkenmiljøet.
Kontrollere at filtrene med aktivt karbon er monterte på ventilatorhetten, i motsatt fall, sett disse på som
angitt i instruksjonene
G på side 6.
MONTERINGSANVISNINGER (del reservert kun for personer som er kvaliserte til å montere ventilatorhetten)
Fase
A side 4
• Sett støttestangen (S) mot installasjonsveggen, men høyde (H) fra platetoppen som anvist i figuren (Fig.
1
).
• Kontrollere den horisontale planstillingen med et vaterpass og merk 2 borepunkter på stangens ender (Fig.
2
-
3
).
• Borre, sett inn 2 ekspansjonsplugger ø 8mm og fest stangen med tilhørende skruer (V1) (Fig.
4
).
Monteringssettet (skruer, plugger og braketter) som leveres med ventilatorhetten kan kun brukes på murvegger: dersom det
skulle være behov for å montere hetten på en vegg av ulikt materiale, vurdere andre festesystemer der det tas hensyn til veggens resistens
og ventilatorhettens vekt (angitt på side 2).
Fase
B side 4
• Feste ventilatorhetten til støttestangen (Fig.
1
).
• Justere ventilatorhettens plannivå ved hjelp av skruene på brakettene (Fig.
2
). De øvre skruene (B) justerer distansen fra veggen, den nedre (C)
den vertikale glidningen.
• For å forhindre avhektning av hetten grunnet underliggende trykk, feste den til veggen med en ekspansjonsplugg og tilhørende skruer (V2) ved
å bruke de tilordnede hullene som befinner seg bak på hetten eller beslagene til dekselet. (Fig.
3
).
Fase
C side 4
VENTILATORHETTE MED EKSTERNT AVTREKK SUGEVERSJON
• Koble ventilatorhettens kopling for luftavtrekk til det eksterne utløpet med et egnet rør.
VENTILATORHETTE MED INTERN SIRKULASJON FILTERVERSJON
• Kontrollere at filtrene med aktivt karbon er monterte på ventilatorhetten, i motsatt fall, sett disse på som angitt i instruksjonene H på side 6.
Fase
D side 5
• Sett skjøteelement (H) i røykpipe (G) (Fig.
1
) og fest enheten til ventilatorhettens hoveddel ved hjelp av skruene (V3)(Fig.
2
).
• Med versjon med eksternt avtrekk (sugeversjon) er det mulig å sette inn skjøteelement (H) med hullene vendt nedover slik at disse gjøres usynlige
dersom installasjonsmålene muliggjør dette.
