28

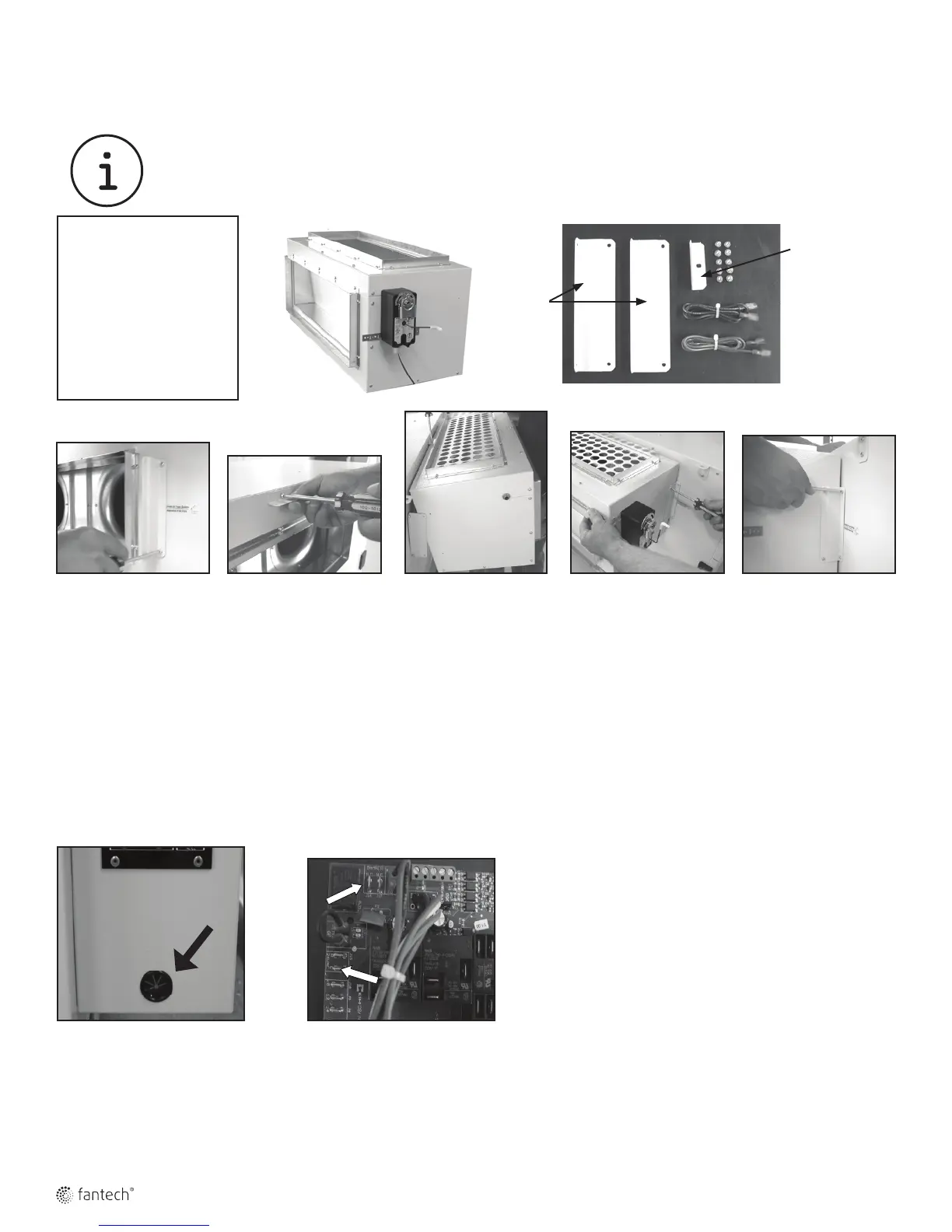

Installation du module de déviation (BPM) - SHR6905R/SHR11005R
Contenu du Kit
1x Assemblé BPM
1x support "A"
2x support "B"
10x Vis
1x extension de l noir*
1x extension de l rouge*
* Utilisé uniquement lorsque la boîte
électrique est inversée.
Support "A"
Support "B"
Figure 1
Support "B" installé
Figure 2
Support "A" installé
Figure 3
BPM incliné
Figure 4
Fixation du BPM
Figure 5
Support "B" serré
1. Serrez un peu les deux
supports «B» au cabinet
en utilisant des vis dans
les trous pilotes (Fig. 1).
Ne pas conduire la vis
complètement; laisser
environ ¼ "de l pour
l'étape 4.
2. En utilisant la vis déjà
sur l'appareil, installé
le support "A" sur le
cabinet. (Fig. 2).
3. Installez le BPM en
l'inclinant (Fig. 3), de
sorte que le trou sur le
support "A" est aligné
avec le trou pilote au-
dessus du BPM. Fixez-le
avec l'attache et relâchez
le BPM. L'inclinaison
permettra le trou de
s'aligner correctement
et comprimer le joint une
fois libéré.
4. Assemblez les attaches restantes pour sécuriser le
BPM (Fig. 4). Continuer à serrer les attache maintenant
le support "B" au cabinet an de comprimer le joint
entre le BPM et le cabinet (Fig. 5).
Figure 6
Insérez les ls du moteur du volet
à travers la douille
Figure 7
Contrôleur HCE démontrant
l'emplacement de la borne "N.O."
et la borne "C"
5. Ensuite, passer les ls du moteur du volet à travers la douille en plastique
(Fig. 6) de la boîte électrique et couvrir le l du contrôleur HCE sur la borne
marquée "N.O." dans le domaine de mention "DAMPER" et sur la borne
marquée "C" dans le domaine de mention "24VAC" (Fig. 7).
