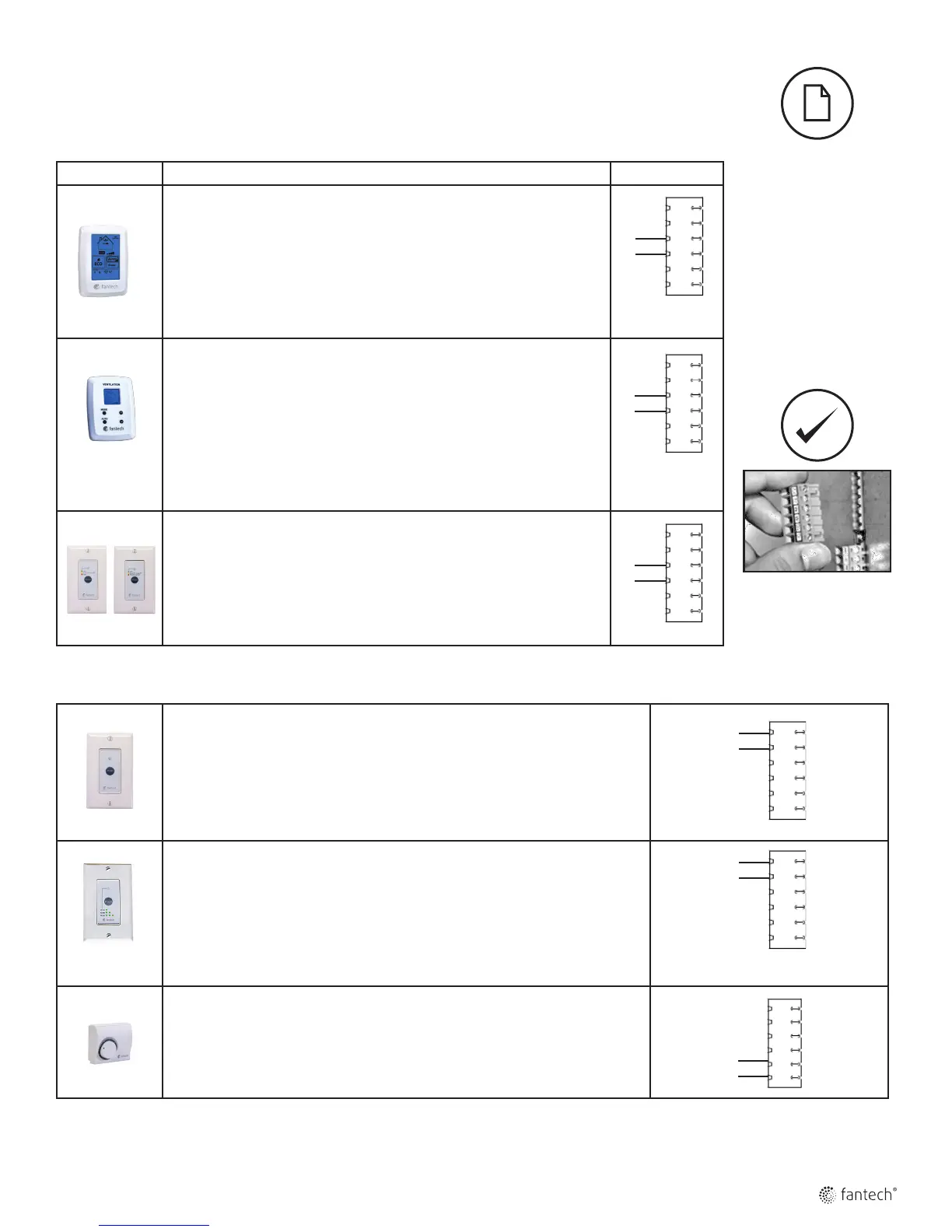

SYSTÈME DE CONTRÔLE À BASSE TENSION
* Veuillez voir les instructions individuelles des contrôles pour le câblage et la mise en pièce appropriée.
CONTRÔLES CENTRALS
Ces options de contrôle peuvent seulement être utilisé individuellement
CONTRÔLE CARACTÉRISTIQUES CONNEXION À
ECO-Touch® • Notre système de contrôle le plus complet, mais facile à utiliser
• Conception élégante avec un écran tactile rétro-éclairé
• Mode ECO sélectionne le meilleur mode de fonctionnement pour la
saison, en réduisant les coûts d’énergie grâce au mode de ventilation
• Gamme d’humidité relative réglable et le mode de ventilation pour
les conditions de jour et de nuit
• Indicateur rappel d’entretient
• Messages d’erreur de code réduit le temps de dépannage
EDF7
• Le bouton MODE fournit trois mode de fonctionnement: Ventilation,
Recirculation et en attente
• Sélection de la vitesse du ventilateur par l'utilisateur : Vitesse Réduite,
vitesse moyenne, vitesse normal et 20 min/h
• Réglage AUTO permet au propriétaire de désactiver le déhumidistat
• Lorsque que le d'humidité relative désiré excèfe le point désiré, le système
de ventilation fonctionne à vitesse normale.
• Une fois le niveau d'humidité désiré est atteint, votre système de ventilation
retourne à son mode de fonctionnement précédent
EDF1 / EDF1R • Appuyez le bouton pour une vitesse réduite continuelle
• Appuyez le bouton une seconde fois, l’appareil fera un cycle de 20 minutes
ON/ 40 minutes OFF et répéter
• EDF1 – Appuyez le bouton une troisième fois et le système fonctionnera en
haute vitesse continuellement
• EDF1R – Appuyez le bouton une troisième fois et le système fonctionnera
sur le système de recirculation en haute vitesse
1. Assurez-vous que
l'appareil n'est pas
branché lors de
la connexion des
contrôles.
2. Le mode de
recirculation est
seulement disponible
lorsqu'il y a le sufxe R
à la n du numéro de
modèle
Le connecteurs de câblage
peuvent être enlevé pour
faciliter la connexion
*maintenir la polarité
entre le contrôle et le VRC
(+ → + ; - → -)
W
W
W
W
W
W
CONTÔLES AUXILIAIRES – Ces contrôles peuvent être combinés
RTS2* • Minuterie de 20 minutes avec lumière DEL
• Stimule le système à haute vitesse avec le toucher d’un bouton
• Jusqu’à cinq peuvent être utilisés dans un système
• Utilisation pour salle de bain, cuisine, buanderie
RTS5
• Minuterie de 20/40/60 minutes avec lumière DEL
• Stimule le système à haute vitesse avec le toucher d'un bouton
• Jusqu'à 5 peuvent être utilisés dans un système
• Utilisation pour salle de bain, cuisine, buanderie
MDEH1
• Déshumidistat cadran rotatif
• Multiple appareil peuvent être utilisés
• Nous vous recommandons de régler l’humidité relative au-dessus de 80% au cours
de l’été
+T
-T
D
D
+T
-T
