29
Exemples d'installation
* Les dessins ne sont que des illustrations et les emplacements des entrées réelles et les directions des débits d'air peuvent varier.
Consulter les fiches signalétiques des appareils.
L'installateur doit s'assurer d'installer et de dimensionner tous les systèmes de gaines comme indiqué, afin que le système fonctionne comme prévu.
La quantité d'air (pi3/min) fournie par un ventilateur-récupérateur est directement liée à la pression statique externe totale (PSE) du système. La
pression statique est une mesure de la résistance appliquée sur le ventilateur par rapport à la longueur du système de gaines/nombre de raccords
utilisés dans le système de gaines, le chauffe-conduit, etc.

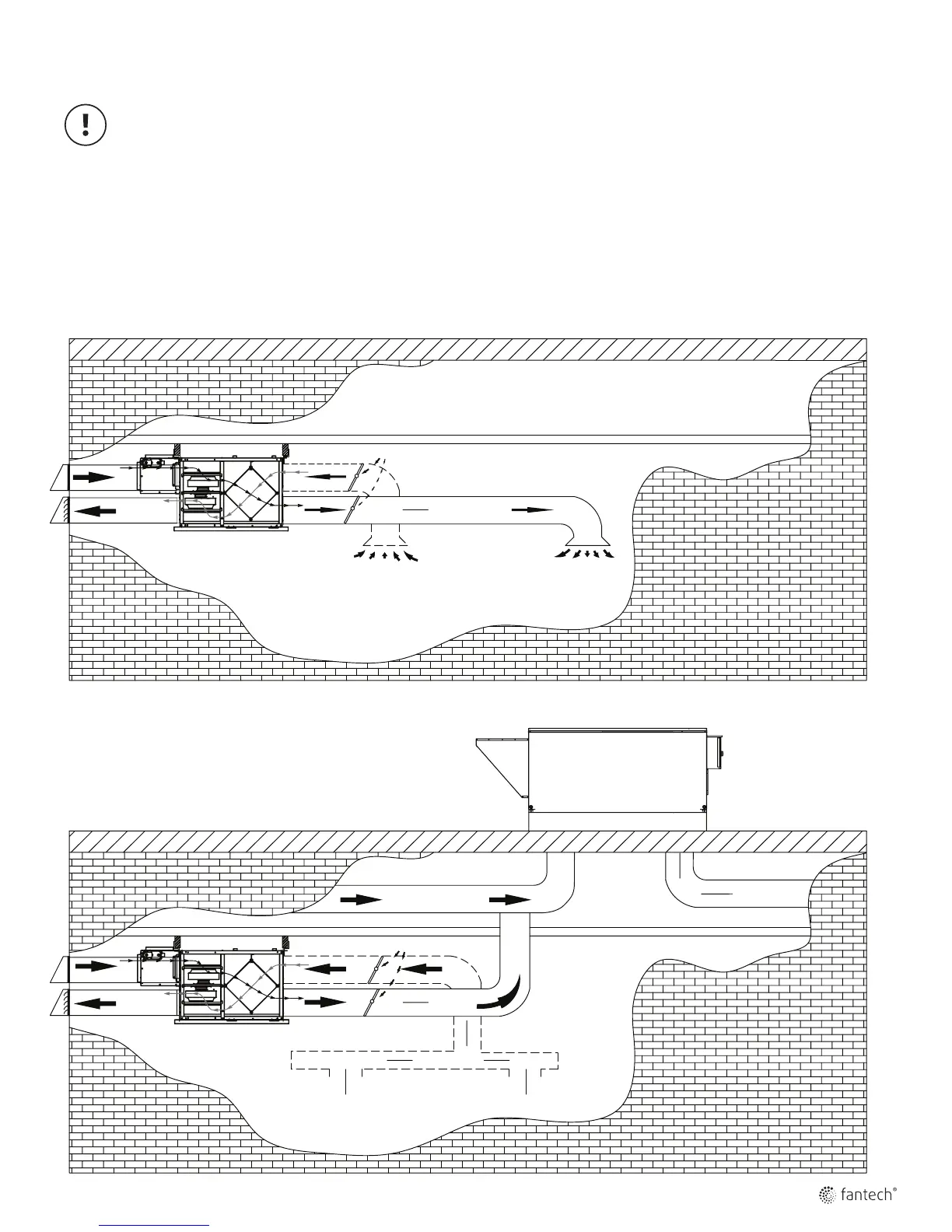

Système entièrement dédié
• Air vicié prélevé dans les zones de contamination
• Air frais fourni aux zones principales
• Le débit d'air du ventilateur-récupérateur de chaleur doit être équilibré
• Un serpentin de chauffage ou de refroidissement externe peut être nécessaire si l'air ne peut se mélanger de manière à être confortable.
APPORT
ÉVACUATION
VENTILATEUR-RÉCUPÉRATEUR DE CHALEUR
GAINE D’ALIMENTATION
GAINE DE RETOUR D’AIR
AIR D’ÉVACUATION VERS LE VENTILATEUR-RÉCUPÉRATEUR DE CHALEUR
APPAREIL DE TRAITEMENT DE L’AIR
APPORT
REGISTRE D’ÉQUILIBRAGE
APPORT
ÉVACUATION
VENTILATEUR-RÉCUPÉRATEUR DE CHALEUR
APPORT
REGISTRE D’ÉQUILIBRAGE
Système partiellement dédié (connexion directe)
• Air vicié prélevé dans les zones de contamination
• Air frais fourni à la gaine de reprise de l'appareil de traitement de l'air
• Le ventilateur de l'appareil de traitement de l'air peut être sollicité lorsque la
ventilation est nécessaire
• Le débit d'air du ventilateur-récupérateur de chaleur doit être équilibré
