9
8 GbD-'02

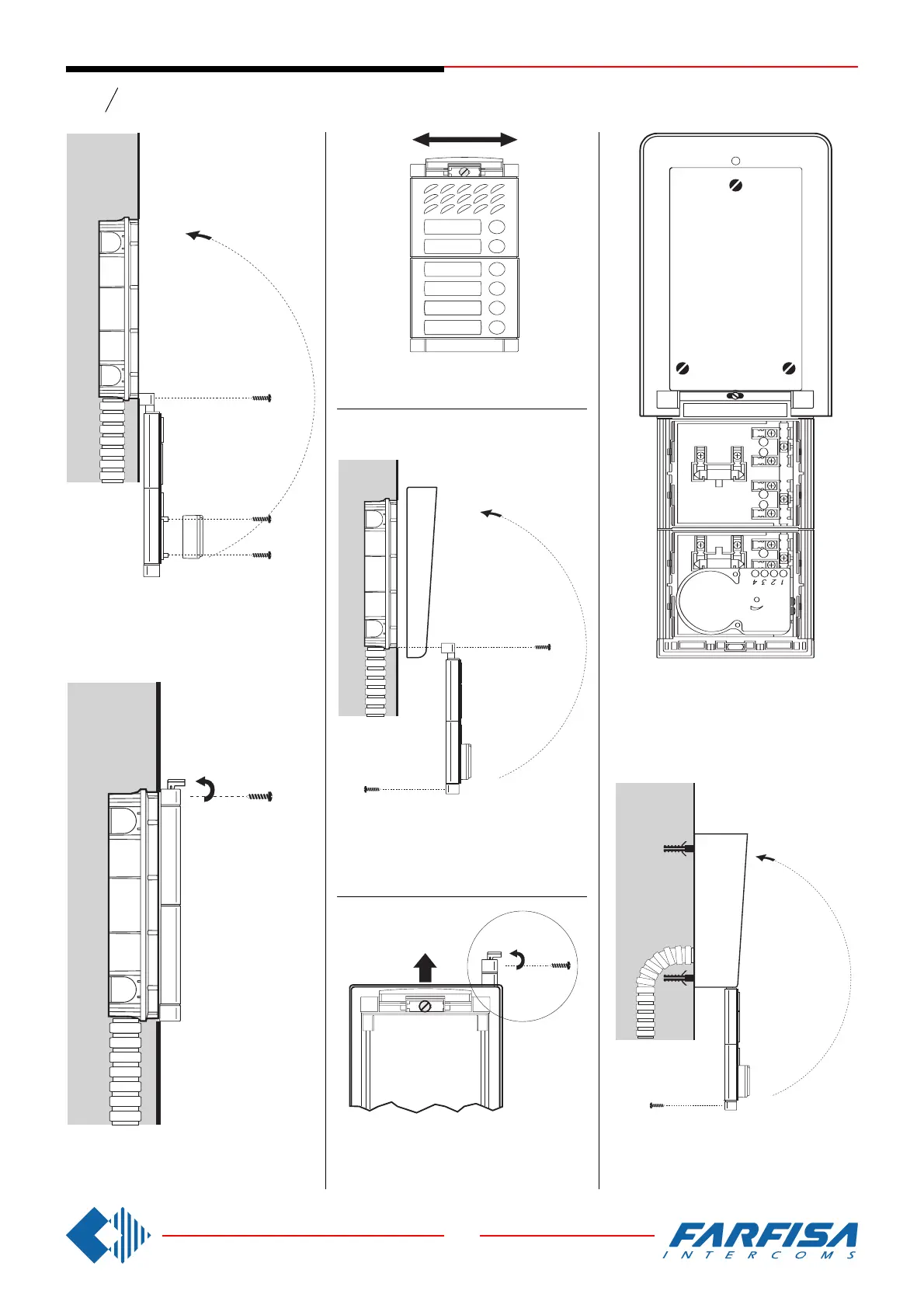

Fixing of frame bottom side and door speaker
mounting.
Untere Befestigung des Modulträgerrahmens
Befestigung der Türfreisprecheinrichtung.
PUSH-BUTTON PANELS /
TÜRSTATIONEN
Series
Serie
Mody
Hood covers
Wasserschutzrahmen
Mounting of the hood cover between the back
box and the module frame.
Installation eines Wasserschutzrahmens zwi-
schen Modulträgerrahmen und Unterputz-
gehäuse.
Alignment of the panel.
Ausrichtung der Türstation.
Rain shelter
Aufputzgehäuse
Modules insertion and wall mounting of rain
shelter.
Einbau der Module auf dem Modulträgerrahmen
und Wandbefestigung des Aufputzgehäuses.
Dismounting of the frame from the rain shelter.
Öffnung des Modulträgerrahmens durch Ent-
fernung der oberen Befestigungsschraube.
Top fixing of the panel.
Obere Befestigung des Modulträgerrahmens.
Mounting of the frame top to the rain shelter.
Schließung des Modulträgerrahmens und Be-
festigung mit der oberen Schraube.
