47
8 GbD-02
W1
MD10ED
MD11ED
MD12ED
1
-
-
A
S
E
C
P
P
E
MD21 ÷ MD228
241D
C
P
P
230V
127V
PRS 210ED
0
PA
(optional)
SE
Si 21MR/1

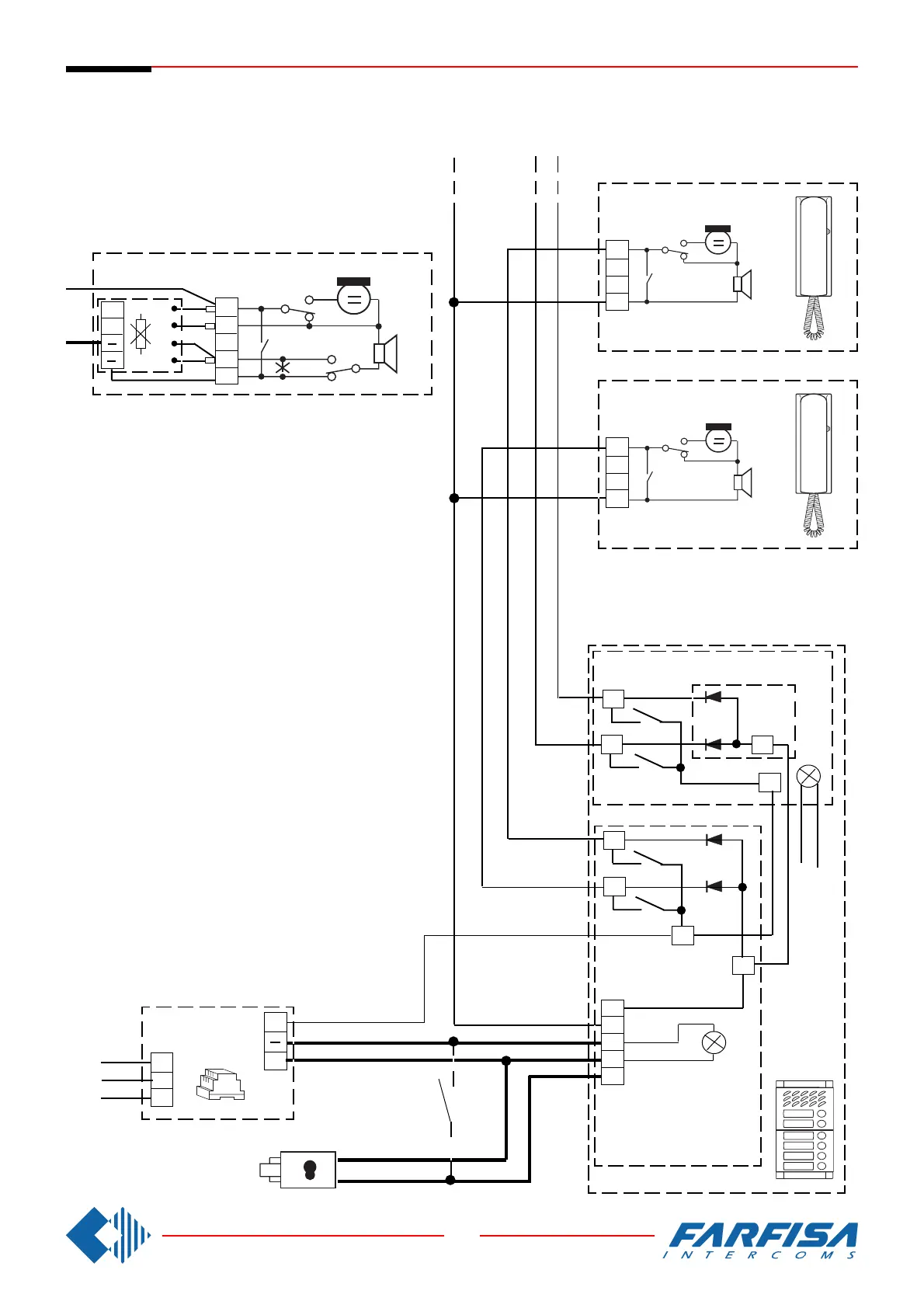

INTERCOMS CONNECTED TO A DOOR STATION SERIES MODY (1+1 system).
MEHRFAMILIENHÄUS SPRECHANLAGE 1+n MIT ElNER TÜRSTATION DER SERIE MODY.
1
3
CT2
PT511E
1
6
2
3
C
B
1
6
3
7
CT
PT511E + SM50
Connection of privacy module SM50 in PT511E intercom.
Einbau eines Mithörsperrmoduls SM50 in einem Haustele-
fone PT511E.
In each intercom it is necessary:
- to cut the jumper (W1) that links the terminals 3 and 7;
- to activate the connection between terminal 7 of the
intercom and the - (minus) of the private conversation
module.
ln jedem Haustelefon muß man:
- die Drahtbrücke (W1) unterbrechen, um die Anschluß-
klemmen 3 und 7 zu trennen;
- die Verbindung zwischen Anschlußklemme 7 des Haus-
telefons und der Anschlußklemme – (minus) des Mithör-
sperrmoduls einsetzen.
1
3
CT1
PT511E
R1
C-
A
1+1 intercom systems
Sprechanlagen 1+n
