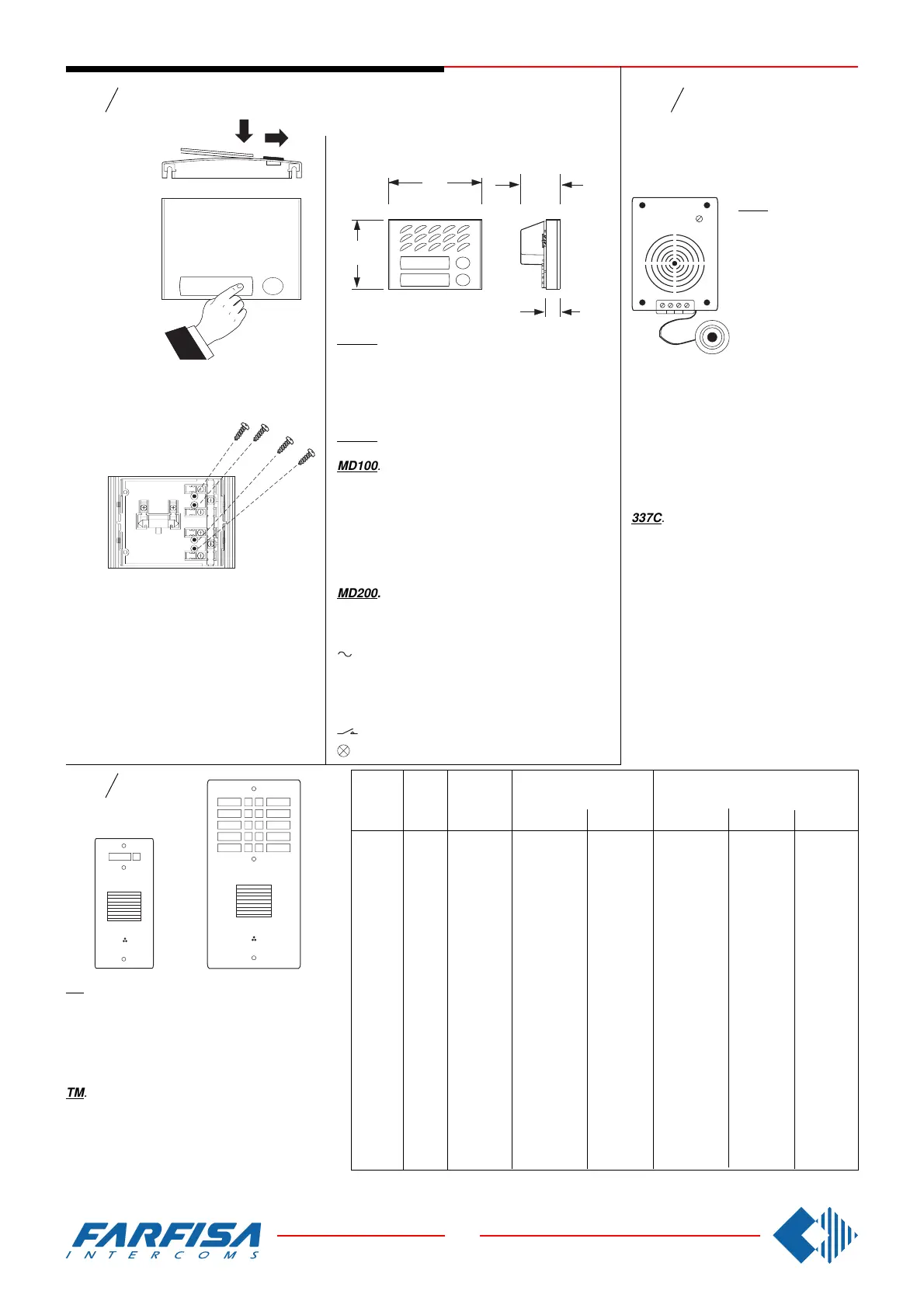

Electric door-speaker (amplifier)
Türfreisprecheinrichtung
4+n Sprechanlagen
337C. It consists in a
double amplifier (re-
ceiver and transmit-
ter); receiver with ad-
justable volume. It can
be fitted in RP, NP or
TM push-button pan-
els (or in other push-
button panels by
means of the adaptor
art.299).
Provided with an electret microphone and
tropicalized speaker.
Terminals
1 receiver
2 transmitter
3 positive power supply 6÷8Vdc
4 ground
337C. Besteht aus einem zweifachen Ver-
stärker (Empfang- und Senderichtung) mit
Lautstärkeregelung für den Lautsprecher
und elektronischem Mikrofon. Wird in die
RP und TM Klingelplatten eingebaut. Mit
Hilfe des Adapters Art.Nr. 299 auch in
fremde Türstationen (z.B. Briefkasten-
systeme) einbaubar.
Anschlußklemmen
1 Sprechweg Empfangrichtung
2 Sprechweg Senderichtung
3 Gleichstromversorgung +6÷8 Vdc
4 Masse
AMPLIFIED DOOR STATIONS
MODULE MIT INTEGRIERTEM TÜRLAUT-
SPRECHER
Dismounting of name holder to insert name
label
Öffnung der Namenschildabdeckung zur Be-
schriftung des Namenschildes.
PUSH-BUTTON PANELS /
TÜRSTATIONEN
Series
Serie
Mody
Series
Serie
ErreP/R - TM
1234
Series
Serie
TM
Article Rows
Push-button
Plate dimension mm Wall box dimension mm
Art. Nr. Reihen Tasten Maße Frontplatte mm Maße Unterputzgehäuse mm
N° N° Height/
Höhe
Width/
Breite
Height/
Höhe
Width/
Breite
Depth/
Tiefe
T1M1 1 1 270 123 259 110 65
T1M2 1 2 293 123 282 110 65
T1M3 1 3 316 123 305 110 65
T2M4 2 4 293 180 282 155 65
T2M6 2 6 316 180 305 155 65
T2M8 2 8 339 180 328 155 65
T2M10 2 10 362 180 351 155 65
T2M12 2 12 385 180 374 155 65
T2M14 2 14 408 180 397 155 65
T2M16 2 16 431 180 420 155 65
T2M18 2 18 454 180 443 155 65
T2M20 2 20 477 180 466 155 65
T4M24 4 24 293 340 273 320 65
T4M28 4 28 316 340 296 320 65
T4M32 4 32 339 340 319 320 65
T4M36 4 36 362 340 342 320 65
T4M40 4 40 385 340 365 320 65
T4M44 4 44 408 340 388 320 65
T4M48 4 48 431 340 411 320 65
T4M52 4 52 454 340 434 320 65
T4M60 4 60 500 340 480 320 65
Rain shelters are supplied on request.
/ Auf Anfrage sind auch Aufputzgehäuse lieferbar.
MD100. 1 button module. It can be applied to all
4+1 system and intercommunicating systems. It
can replace in many installations module MD11
and MD30, using all the other accessories of the
Mody series (see diagrams on pages 22, 24 and
36).
MD200. 2 button module.
MD100. Modul mit einer Taste. Dieses Modul
kann für alle Türsprechanlagen 4+n und Gegen-
sprechanlagen verwendet werden. Kann in vielen
Installationsversionen anstelle des MD11 und MD30
Moduls eingesetzt werden, wobei alle anderen
Zubehörteile der serie Mody verwendet werden.
Zur Installation des Moduls siehe auch den Schalt-
plan auf Seite 22, 24 und 36).
MD200. Modul mit zwei Tasten.
Terminals -
Anschlußklemmen
- ground -
Masse
supply -
Stromversorgung
13Vac-60mA
1 receiver -
Sprechweg Empfangrichtung
2 transmitter -
Sprechweg Senderichtung
C call push-buttons common -
gemeinsamer
Eingang Ruftasten
call push-buttons -
Ruftasten
name plate lamp -
Beleuchtung
(24V-70mA)
TM. Push-button panels with square aluminium
push-buttons. Anticorodal front panel, 4mm
thick.
Available on 1,2,4 rows of push-buttons. Preset for
the fitting of an electric door-speaker (amplifier).
Lamp holder for name plate illumination. Safety
screws. Depth self-adjustable contact unit.
TM. Türsprechstation mit rechteckigen Ruftasten
aus eloxiertem Aluminium. 4 mm dicke Frontplatte.
Verfügbar mit 1, 2 oder 4 Tastenreihen. Es ist der
Einbau einer Türfreisprecheinrichtung Art.Nr.337C
für 4+n Sprechanlagen, oder Art.Nr.357 für 1+n
Sprechanlagen, möglich. Beleuchtete Namen-
schilder, Sicherheitsschrauben und einstellbare
Tastenkontakte.
In any button module, to avoid the dismounting
of name holder a screw 3MAx12 can be in-
serted in the holes in order to block each label.
Um die unerwünschte Öffnung der Namen-
schilderabdeckungen von Aussen zu vermei-
den können diese mit Hilfe von 3MAx12 Schrau-
ben befestigt werden. Diese werden in den im
Bild gezeigten Löchern eingeschraubt. Je
Namenschildisteine Schraube notwendig. Die-
se werden nicht vom Hersteller geliefert. Bei
einer 1+n Sprechanlage ist dieses Merkmal
nicht verfügbar.
