32
8 GbD-02

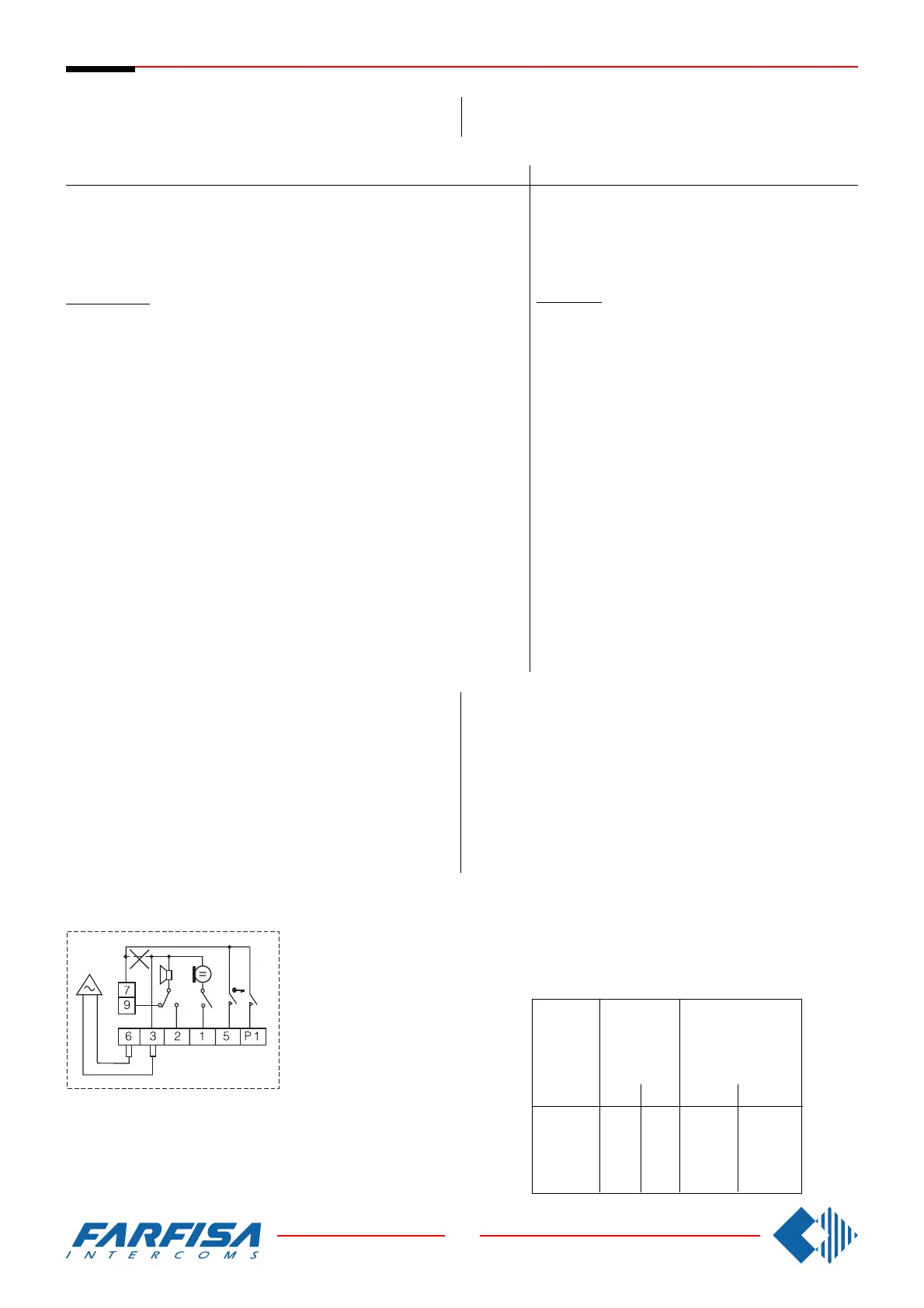

5 INTERCOMMUNICATING INTERCOMS CONNECTED
TO A DOOR STATION WITH INDIVIDUAL CALL.
Si 210/5
MEHRFAMILlENHAUS-SPRECHANLAGE MIT 5 HAUS-
TELEFONE, EINER TÜRSTATION UND INTERNEN GE-
GENSPRECHVERKEHR.
Ref.diagram Q.ty Article Description
Schaltplan Bez.Menge Art.Nr.
CT ... PT520 Intercom with 2 push-buttons
SP ... PT501 Individual push-button unit
AL 1 PRS226 Power supply/switcher
SE 1 ** Electric door lock (12VAC-1A)
PA 1 ** Door release push-button (optional)
Beschreibung
Haustelefon mit 2 Tasten
Zusatztaste
Netzteil
Elektrischer Türöffner (12Vac-1A)
Türöffnungstaste (Zusatztaste)
Türstation
Serie Mody (siehe Seiten 10,11, 12 und 13 für die Zusam-
mensetzung)
Unterputzgehäuse
Türsprechmodul
Ruftastenmodul
Leermodul - Hausnummermodul
Wetterschutzrahmen
Aufputzgehäuse
Türfreisprecheinrichtung
Serie ErreP/R (siehe Seite 15 für die Zusammensetzung)
Türstation
Klingelplatte
Aufputzgehäuse
Türfreisprecheinrichtung
Serie TM (siehe Seite 14 für die Zusammensetzung)
Türstation
Aufputzgehäuse
Türfreisprecheinrichtung
Door station
Series Mody (for right item set see on page 10, 11, 12 and 13)
1 row 2 row
Einzeltasten Doppeltasten
MD ... MD71-72-73 MD71-72-73 Module frames with back box
1 MD10-11-12 MD10-122-124 Modules for electric door speaker
... MD21÷24 MD222÷228 Button modules
MD20-50 MD20-50 Blank and info modules
1 MD81÷84 MD81÷84 Hood covers
1 MD91÷94*** MD91÷94*** Rain shelters with module frames
PE 1 MD30 MD30 Electric door speaker
Series ErreP/R (see page 15)
MD 1 RP... Push-button panels
... R... Push-button panels
1 290R2÷22 Rain shelters
PE 1 337-C Electric door speaker
Series TM (see page 14)
MD 1 T1M1÷T2M10 Push-button panels
1 290/101÷210 Rain shelters
PE 1 337-C Electric door speaker
CABLE CROSS SECTION
DURCHMESSER VERBINDUNGENSKABEL
50
100
200
300
mm²
0.25
0.35
0.5
0.75
mm²
0.5
1
2
2.5
door lock and ground
(cables in bold face type)
Türöffner und Masse
(Fettgedruckte
Leitungen)
distance
in metres
Entfernung
in Meter
audio line
and calls
Sprechweg
und
Rufleitungen
mm
0,5
0,7
0,8
1
mm
0,8
1,2
1,6
1,8
... abhängig von der Anzahl der Teilnehmer.
** diese Teile werden vom Hersteller nicht geliefert.
*** Die Aufputzgehäuse werden anstelle der Unterputzgehäuse einge-
setzt und haben auch ein Wasserschutzdach.
Funktionsbeschrelbung: Siehe Seite 20.
Bitte beachten
In jedem Haustelefon muß man die Drahtbrücke (W1) zwischen den
Anschlußklemmen 3 und 7 unterbrechen.
Für eine unterschiedliche Anzahl von Haustelefone bitte Anwendungs-
schaltpläne auf der Seite 40 beachten.
... Refers to number of users.
** Articles not supplied by ACI Farfisa.
*** Rain shelters are used instead of back boxes and hood covers.
Working instructions: see page 19.
Note
In each intercom remove the jumper W1 that links terminals 3 and 7.
For a different number of intercoms see the application diagrams on
page 40.
W1
1
PT 520
