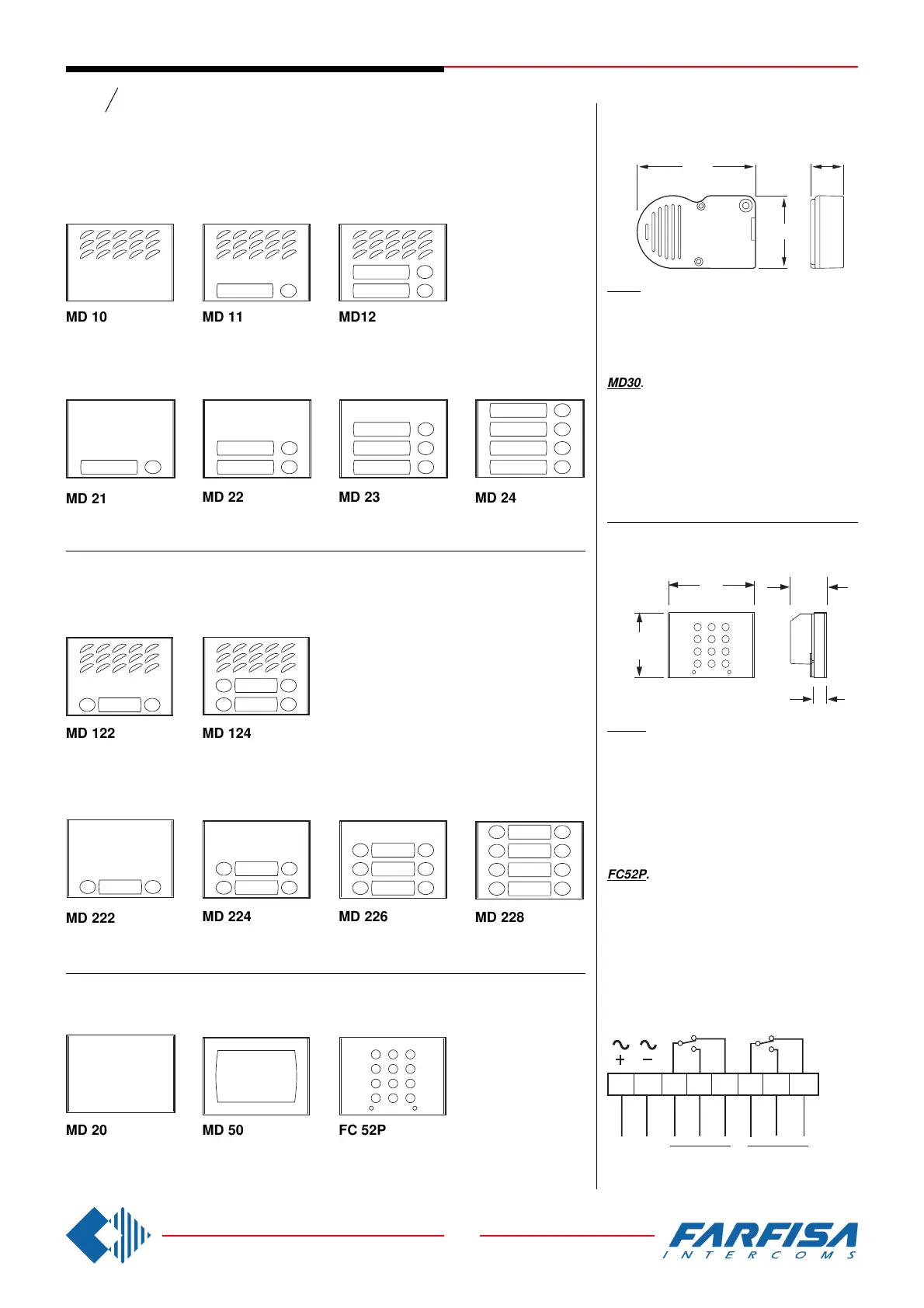

PUSH-BUTTON PANELS / TÜRSTATIONEN
Series
Serie
Mody
2
8
5
0
3
9
B
6
1
7
A
4
50
Modules for electric door speaker (amplifier)
Module für Türlautsprecher
MD 10
without call buttons
Ohne Ruftasten
MD 11
1call button
Mit 1 Ruftaste
MD12
2 call buttons
Mit 2 Ruftasten
Button modules - Ruftastenmodule
Blank, number and access control modules
Leermodul, Informationsmodul und Codeschloßmodul
MD 21
1call button
Mit 1 Ruftaste
MD 22
2 call buttons
Mit 2 Ruftasten
MD 23
3 call buttons
Mit 3 Ruftasten
MD 24
4 call buttons
Mit 4 Ruftasten
MD 20
blank module
Leermodul
MD 50
number module
Informationsmodul
FC 52P
access control keypad
Codeschloßmodul für Zutritts-
kontrolle.
Modules for electric door speaker (amplifier)
Module für Türlautsprecher
MD 122
2 call buttons
Mit 2 Ruftasten
MD 124
4 call buttons
Mit 4 Ruftasten
Button modules - Ruftastenmodule
MD 222
2 call buttons
Mit 2 Ruftasten
MD 224
4 call buttons
Mit 4 Ruftasten
MD 226
6 call buttons
Mit 6 Ruftasten
MD 228
8 call buttons
Mit 8 Ruftasten
2 row push-button modules - Tastenmodule (Doppelt)
1 row push-button modules - Tastenmodule (Einfach)
ELECTRIC DOOR SPEAKER (amplifier)
TÜRFREISPRECHEINRICHTUNG 4+n
Sprechanlagen
91
25.5
55
MD30. It consists of a double amplifier; trans-
mitter and receiver with adjustable volume.
Terminals
1 receiver 2 transmitter
3 power supply 6÷8Vdc 4 ground
MD30. Besteht aus einem zweifachen Verstär-
ker (Empfang- und Senderichtung) mit
Lautstärkeregelung für Lautsprecher und Mi-
krofon.
Anschlußklemmen
1 Sprechweg Empfangrichtung
2 Sprechweg Senderichtung
3 Gleichstromversorgung +6÷8 Vdc
4 Masse
ACCESS CONTROL KEYPAD
CODESCHLOßMODUL
FC52P. Access control keypad with 12 digits
and 2 relays for lock release. 4 programmable
access codes for each relay. Programmable
door opening time from 1 up 99 sec. for each
relay (or bistable operation of one relay). Acous-
tic confirmation for entered keys, accepted
program-mation and for wrong codes.
Power supply: 13VAC/DC-0.1A.
Contact rating: 12VAC-5A.
FC52P. Elektronische Tastatur mit 12 Tasten
und 2 Relais für die Zutrittskontrolle.
4 programmierbare Codes pro Relais.
Programmierbare Öffnungszeit von 1 bis 99
Sekunden pro Relais oder bistabiler Betrieb
des Relais 1. Akustische und visuelle Anzeige
bei Tastendruck, falscher Eingabe und Pro-
grammierung.
Stromversongung: 13Vca/cc-0,1A.
Max. Belastung: 12Vca-5A.
87654321
8 7 6 5 4 3 2 1
Relè 1
Relè 2
12Vca
12Vcc
12Vca
12Vcc
Relay 1 Relay 2
Relais 1 Relais 2
13Vac
13Vdc
45
124
90
19
1
7
A
4
2
8
5
0
3
9
B
6
