Farfisa Profilo TD10PLG - Page 14

- 3 -
Mi 2488
Français Español
PC
JP1
C2
NO2
NC2
C1
NO1
NC1
P1
P1
P2
P2
A/
A/

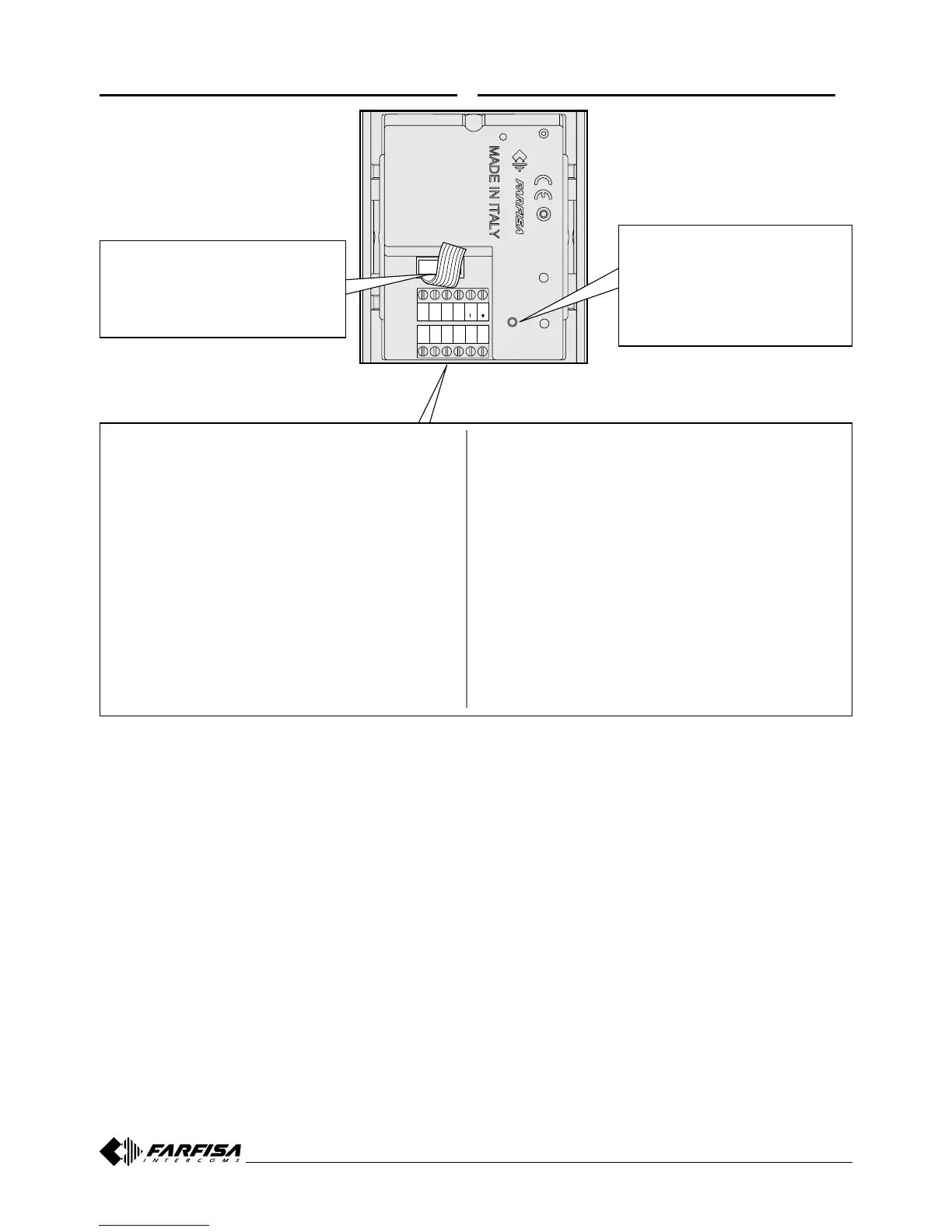

Bornes pour la liaison à l’installation
A/+ Entrée tension alternative ou positive 12Vca/cc
A/- Entrée tension alternative ou masse
P1-P1 Entrées bouton-poussoir pour l’activation du relais
1 ou l’appel direct à un utilisateur (voir page 8)
P2-P2
Entrées bouton-poussoir pour l’activation du relais 2
ou l’appel direct à un second utilisateur (voir page 8)
NC1 Contact normalement fermé du relais 1
NO1 Contact normalement ouvert du relais 1
C1 Contact commun du relais 1
NC2 Contact normalement fermé du relais 2
NO2 Contact normalement ouvert du relais 2
C2 Contact commun du relais 2
Terminales por la conexión a la instalación
A/+ Entrada tensión alterna o positiva 12Vca/cc
A/- Entrada tensión alterna o masa
P1-P1 Entradas del botón para accionar el relé 1 o llamar
directamente a un usuario (ver página 8)
P2-P2 Entradas del botón para accionar el relé 2 o llamar
directamente a un segundo usuario (ver página 8)
NC1 Contacto normalmente cerrado del relé 1
NO1 Contacto normalmente abierto del relé 1
C1 Contacto común del relé 1
NC2 Contacto normalmente cerrado del relé 2
NO2 Contacto normalmente abierto del relé 2
C2 Contacto común del relé 2
2.1 SPÉCIFICATIONS OPÉRATIONNELLES 2.1 ESPECIFICACIONES OPERATIVAS
Jack stéréo pour la programmation
de l'appareil via un ordinateur per-
sonnel.
Jack estéreo para la programación
de la unidad a través de un ordena-
dor personal.
Petit câble pour la liaison au module
audio GSM (PL10G÷PL124G).
Cablecito por la conexión al módulo
audio GSM (PL10G÷PL124G).
