- 2 -
Mi 2488
Italiano English
Agganciare la parte infe-
riore del telaio alla scato-
la da incasso.
Fix lower part of the
frame to the back box
and make the electrical
connections.
Posizionare in questa sede il microfono.
Place here the microphone.
Morsettiere per il
collegamento al-
l'impianto.
Terminal board for
connection to the
system.
Cavetto per il collegamento
al modulo audio GSM
(PL10G÷PL124G).
Flat cable for the connec-
tion to the audio module by
the system.
4
5
5
5
"

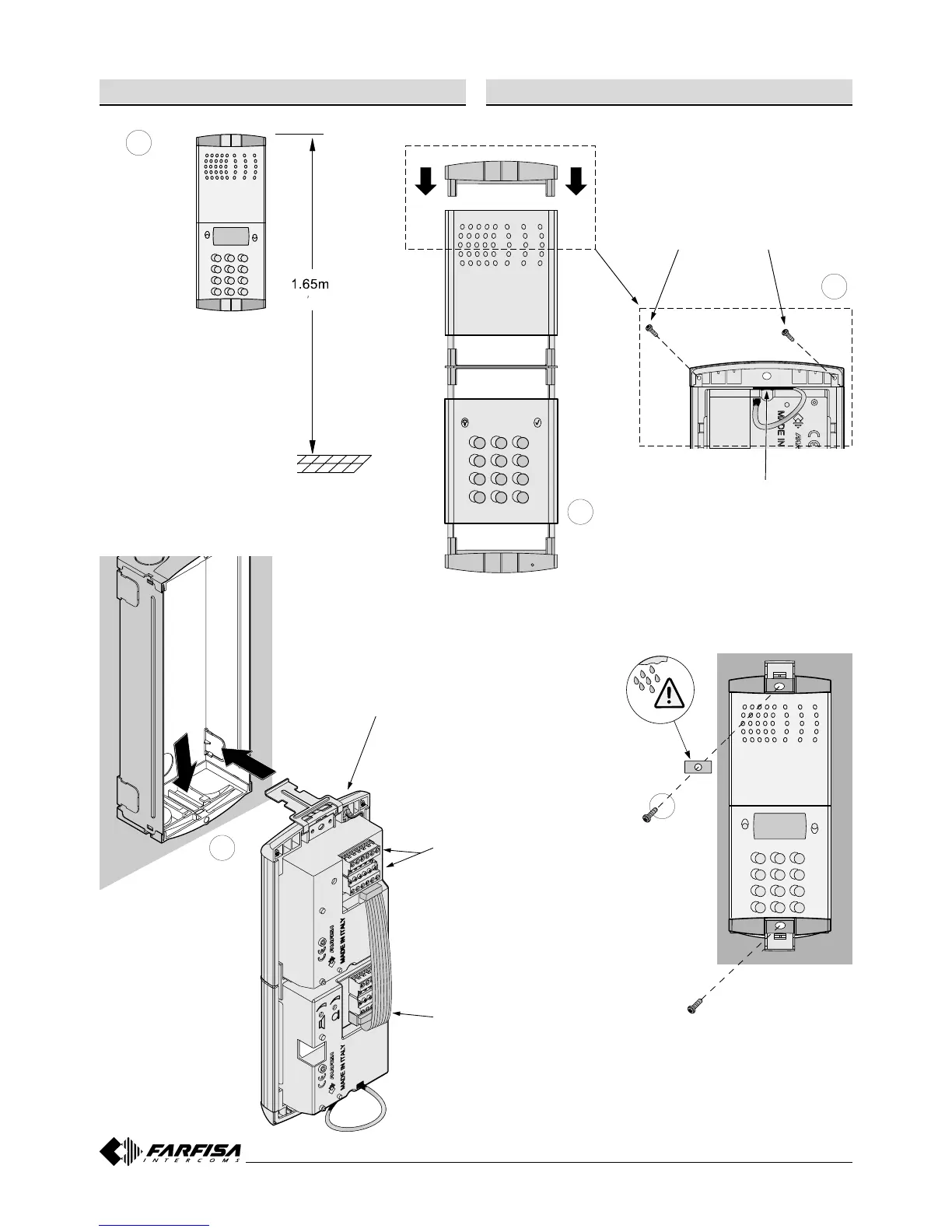

2 INSTALLAZIONE 2 INSTALLATION
Montaggio dei moduli al telaio.
Mounting of module.
Murare la scatola da incasso
della pulsantiera ad un’altezza
di circa 1,65m dalla
pavimentazione al lato superio-
re tenendo i bordi frontali a filo e
a piombo dell’intonaco finito.
Place the push-button panel
back box at a height of about
1.65m (5' 5") from the floor
keeping the front edges flush-
mounted and vertical to the
finished plaster.
1
123
456
789
0BA
2
3
Fissaggio dei telai portamoduli al ri-
porto superiore tramite le 2 viti piccole
fornite a corredo delle scatole da in-
casso.
Fixing of module frames to the upper
side by the 2 small screws included
in the back boxes.
Posizionare l'antenna tra il ri-
porto del telaio ed il modulo
posto esterno.
Insert the antenna between
the top plastic frame and the
GSM module.
Fissaggio del telaio alla scatola
da incasso. Prima di serrare le viti
allineare il telaio.
Fixing of frame to back box.
Align the frame before tighten-
ing the screws.
PL10G
TD10PLG
