Mi 2488
Italiano English
PC
JP1
C2
NO2
NC2
C1
NO1
NC1
P1
P1
P2
P2
A/
A/

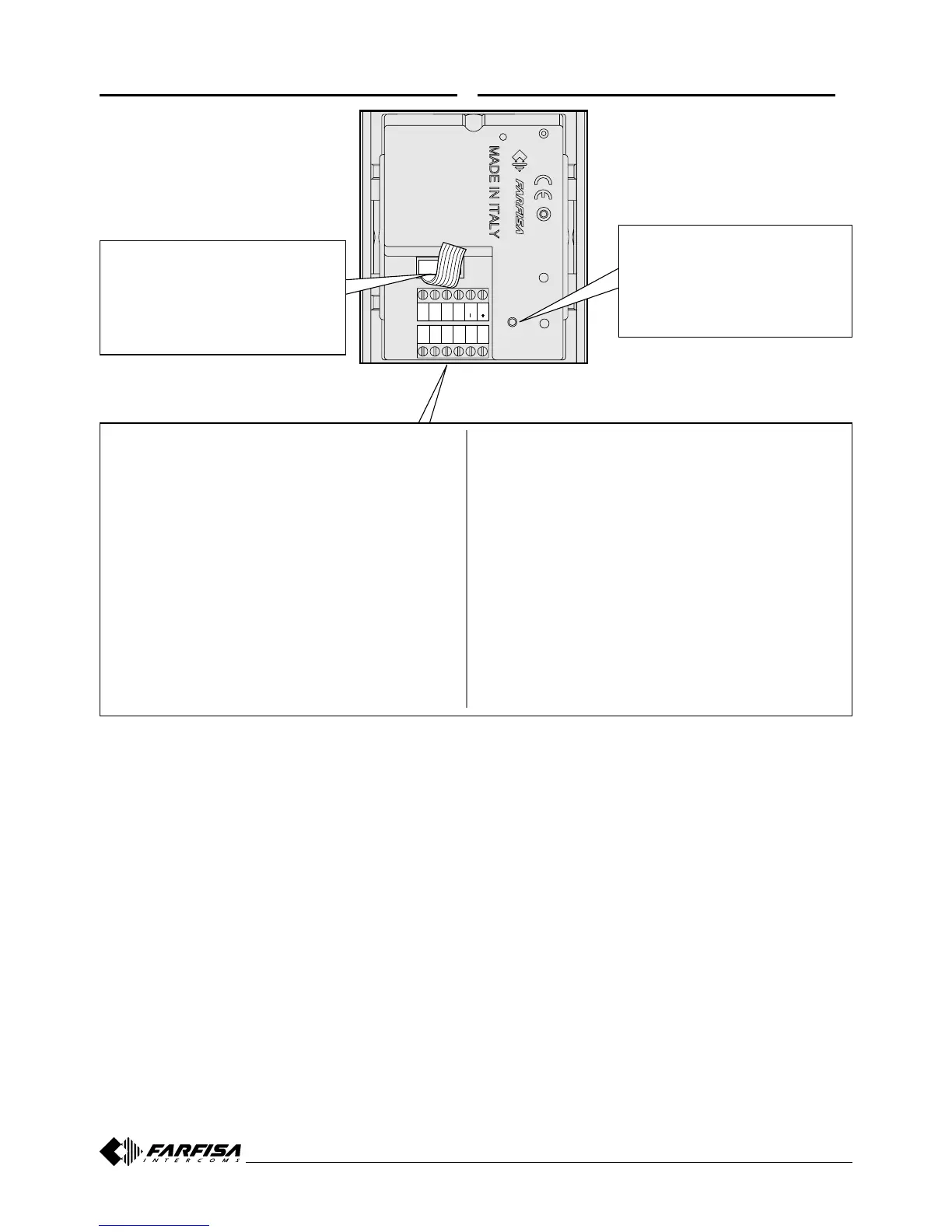

Morsetti per il collegamento all'impianto
A/+ Ingresso tensione alternata o positiva 12Vca/cc
A/- Ingresso tensione alternata o massa
P1-P1 Ingressi pulsante per l'azionamento del relè 1 o la
chiamata diretta ad un utente (vedi pag. 8)
P2-P2 Ingressi pulsante per l'azionamento del relè 2 o la
chiamata diretta ad un secondo utente (vedi pag. 8)
NC1 Contatto normalmente chiuso del relé 1
NO1 Contatto normalmente aperto del relé 1
C1 Contatto comune del relé 1
NC2 Contatto normalmente chiuso del relé 2
NO2 Contatto normalmente aperto del relé 2
C2 Contatto comune del relé 2
Terminal board for connection to the system
A/+ Alternated or positive power supply input 12Vac/dc
A/- Alternated or ground power supply input
P1-P1 Input to actuate directly relays 1 or to make a call to
a specific user (see page 8)
P2-P2 Input to actuate directly relays 2 or to make a call to
a specific user (see page 8)
NC1 Normally closed contact of relay 1
NO1 Normally open contact of relay 1
C1 Common contact of relay 1
NC2 Normally closed contact of relay 2
NO2 Normally open contact of relay 2
C2 Common contact of relay 2
2.1 SPECIFICHE OPERATIVE 2.1 OPERATING SPECIFICATION
Presa stereo per la programmazio-
ne dell'unità tramite Personal Com-
puter.
Jack stereo for programming the
unit through a Personal Computer.
Cavetto per il collegamento al modulo
audio GSM (PL10G ÷ PL124G).
Flat cable for the connection to the
GSM audio module (PL10G
÷PL124G).
