FUN 64 P
→ASCII
CONVERSION OF HEXADECIMAL VALUE TO ASCII CODE
FUN 64 P
→ASCII

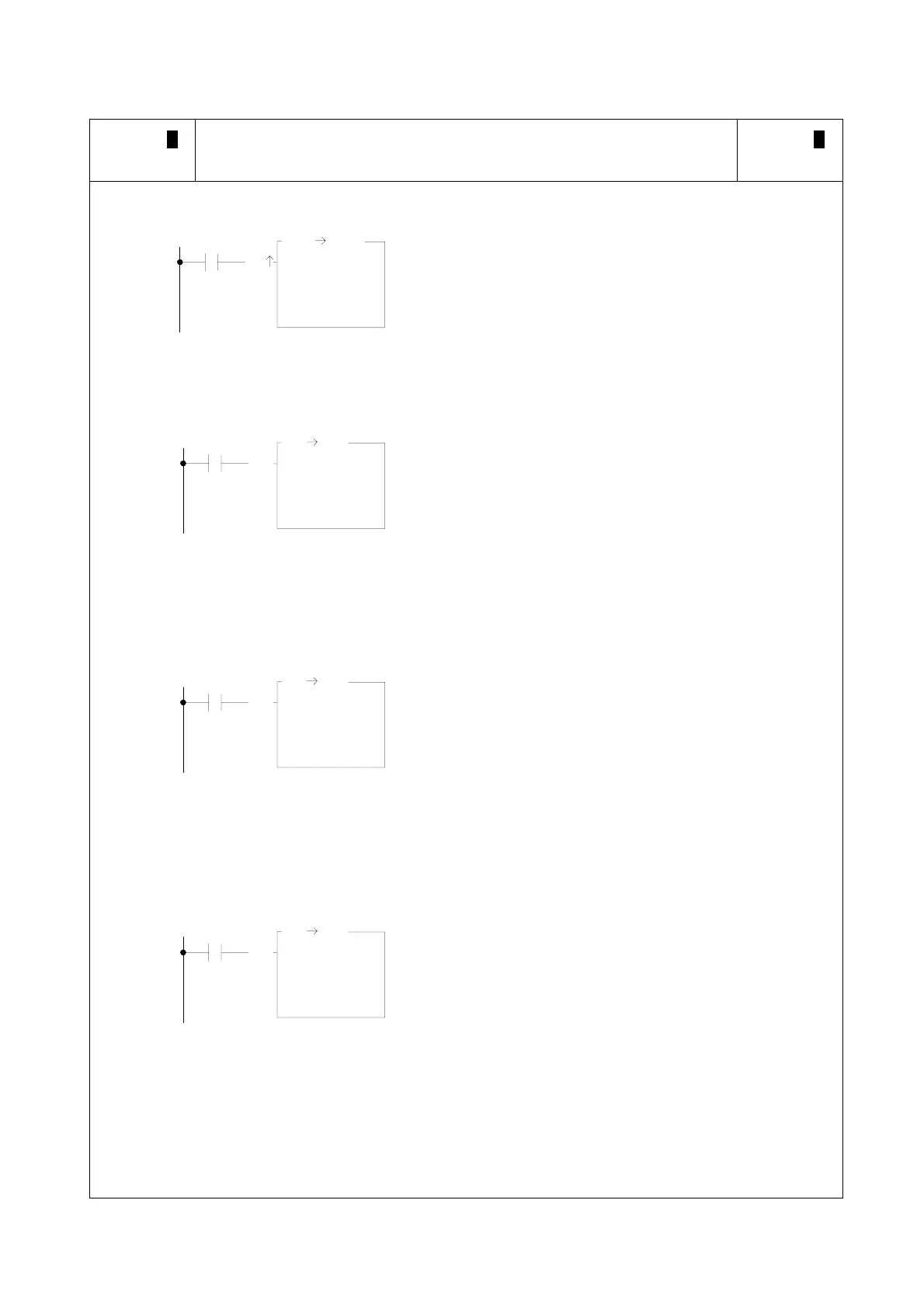

〈Example 1〉When M1 changes from OFF→ON, it converts hexadecimal value to ASCII code.
M1
EN
S :
N :
1
R0
64P. ASCII
D :
R100
˙Converts the Nibble 0 of R0 to ASCII code and stores
it into R100 (High byte does not change).
R0＝0009H Î R100＝0039H（9）
〈Example 2〉When M1 is ON, it converts hexadecimal value to ASCII code.
M1
EN
S :
N :
2
R0
D :
R100
64. SCII
˙Converts the NB0～NB1 of R0 to ASCII code and
stores it into R100 ～ R101 (high bytes remain
unchanged).
R0＝009AH Î R100＝0039H（9）
R101＝0041H（A）
〈Example 3〉When M1 is ON, it converts hexadecimal value to ASCII code.
M1
EN
S :
N :
R0
64. SCII
D :
R100
3
˙Converts the NB0～NB2 of R0 to ASCII code and
stores it into R100～R102
R0＝0123H Î R100＝0031H（1）
R101＝0032H（2）
R102＝0033H（3）
〈Example 4〉When M1 is ON, it converts hexadecimal value to ASCII code.
M1
EN
S :
N :
R0
64. SCII
D :
R100
6
˙Converts the NB0～NB5 of R0～R1 to ASCII code
and stores it into R100～R105
R0＝3456H Î R100＝0031H（1）
R1＝0012H R101＝0032H（2）
R102＝0033H（3）
R103＝0034H（4）
R104＝0035H（5）
R105＝0036H（6）
