4.1.5. Anschlüsse des externen I/O-Moduls (ID CPR.I/O-A)
Wenn ein Relais oder digitaler Eingang benötigt wird, kann das optionale externe Erweiterungs-
modul ID CPR.I/O-A angeschlossen werden.
GND
VCC
RxD
TxD
IN1 IN2
1 2 3 4 5 6 7 8 9
X1

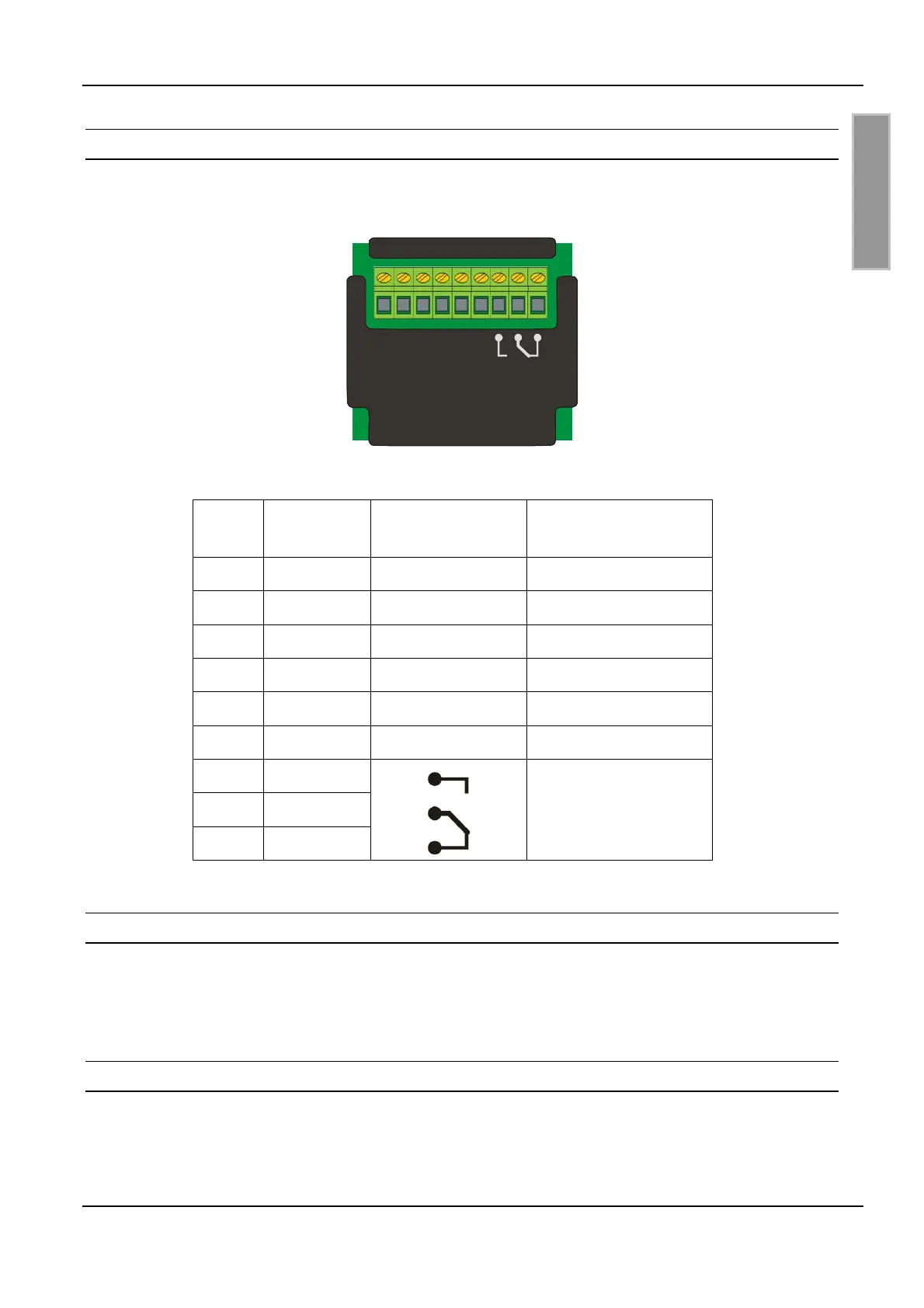

Abbildung 8: ID CPR.I/O-A
X1 Pin Kurzzeichen Beschreibung Verbunden mit Pin x
on X3 CPR50.10-E
1 GND Ground 6 (GND-D)
2 VCC +5 VDC 5 (VCC)
3 RxD Receive Input 4 (OUT)
4 TxD Transmit Output 3 (IN)
5 IN1 Digitaler Eingang 1 -
6 IN2 Digitaler Eingang 2 -
7 Relais NO
8 Relais COM
9 Relais NC
-
4.1.5.1. Relais (ID CPR.I/O-A)
Das ID CPR.I/O-A Module verfügt über ein Relais mit einem Wechselkontakt. Der Anschluss er-
folgt über die Klemmen 7 [NO], 8 [COM] und 9 [NC].
4.1.5.2. Digitale Eingänge (ID CPR.I/O-A)
Die digitalen Eingänge [IN1] und [IN2]) dürfen nur gegen Ground, Klemme [GND] geschaltet wer-
den.
Eine Beschaltung mit Fremdspannung kann zur Zerstörung des Gerätes führen!
