4.1. Anschluss des Adapter Board
4.1.1. LSA Anschluss X2 für TCP/IP Verbindung
Der Anschluss des ID CPR50.10-E an das Ethernet und das PoE Netzteil erfolgt über den LSA
Anschluss X2 auf der Adapter Platine welche in dem Readergehäuse eingerastet wird.
Für das Auflegen der CAT5 Kabel auf der LSA Anschlussleiste ist ein entsprechendes LSA-Auflege-
werkzeug (punch down tool ) zu verwenden.

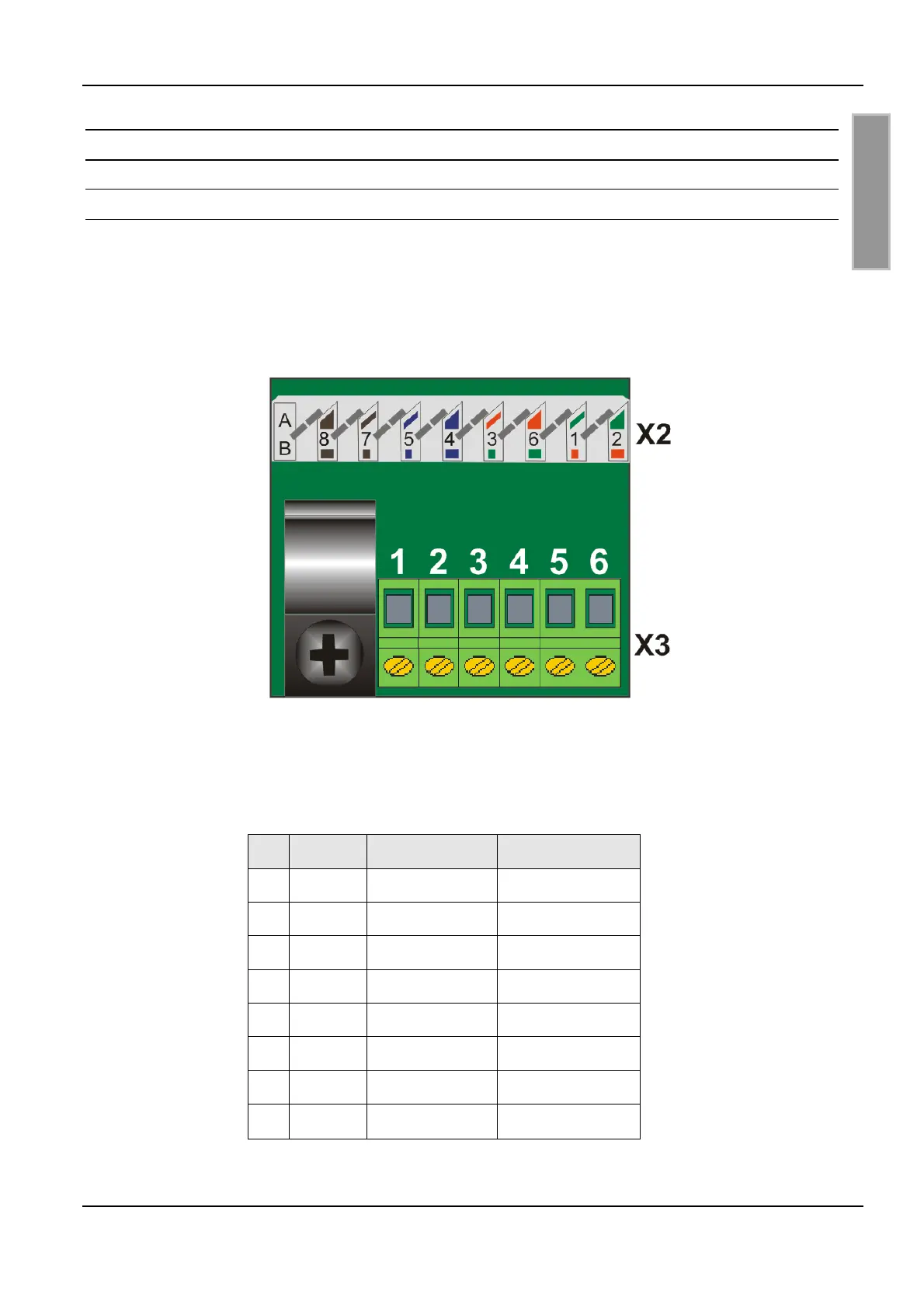

Abbildung 7: ID CPR50.10-E Adapter Platine mit LSA Anschlussleiste X2
Es gibt bei CAT5 zwei Belegungen EIA/TIA T568A und EIA/TIA T568B. Die entsprechende Farb-
codierung ist in der folgenden Tabelle dargestellt.
X2 Signal EIA/TIA T568A EIA/TIA T568B
1 Tx D1+ Weiß/Grün Weiß/Orange
2 Tx D1- Grün Orange
3 Rx D2+ Weiß/Orange Weiß/Grün
4 BI D3+ Blau Blau
5 BI D3- Weiß/Blau Weiß/Blau
6 Rx D2- Orange Grün
7 BI D4+ Weiß/Braun Weiß/Braun
8 BI D4-
Braun Braun
