Feig Electronic ID CPR50.10-E - Page 10

OBID
®
classic-pro Montage ID CPR50.10-E/-RE
FEIG ELECTRONIC GmbH Seite 10 von 39 M90701-1de-ID-B-FCC.doc
D E U T S C H
1. Montageort auswählen:
Die Montage sollte auf einem möglichst ebenen Untergrund erfolgen.
2. Anschluss:
siehe Kapitel: 4.1. Anschluss des Adapter Board
3. Wandmontage:
• Anschlussplatine von hinten in das Gehäuseunterteil einrasten (siehe: Abbildung 4).
• Gehäuseunterteil auf der Wand verschrauben.
Montagerichtung ⇑ TOP beachten, siehe Kapitel: 4. Montage
• Gehäuseoberteil gerade auf das Gehäuseunterteil aufstecken und einrasten.
Stiftleiste X1 der Leserelektronik sauber in Buchsenleiste X1 der Anschlussplatine (1)
einführen! Siehe Abbildung 5: Gehäusedeckel stecken
• Gehäuse von unten mit Schraube Torx 3x8 mm (Torx T10) verschließen.
• Schutzfolie von Frontscheibe entfernen.
88
B
A
7
8
5436412
X
3
X2
(1)

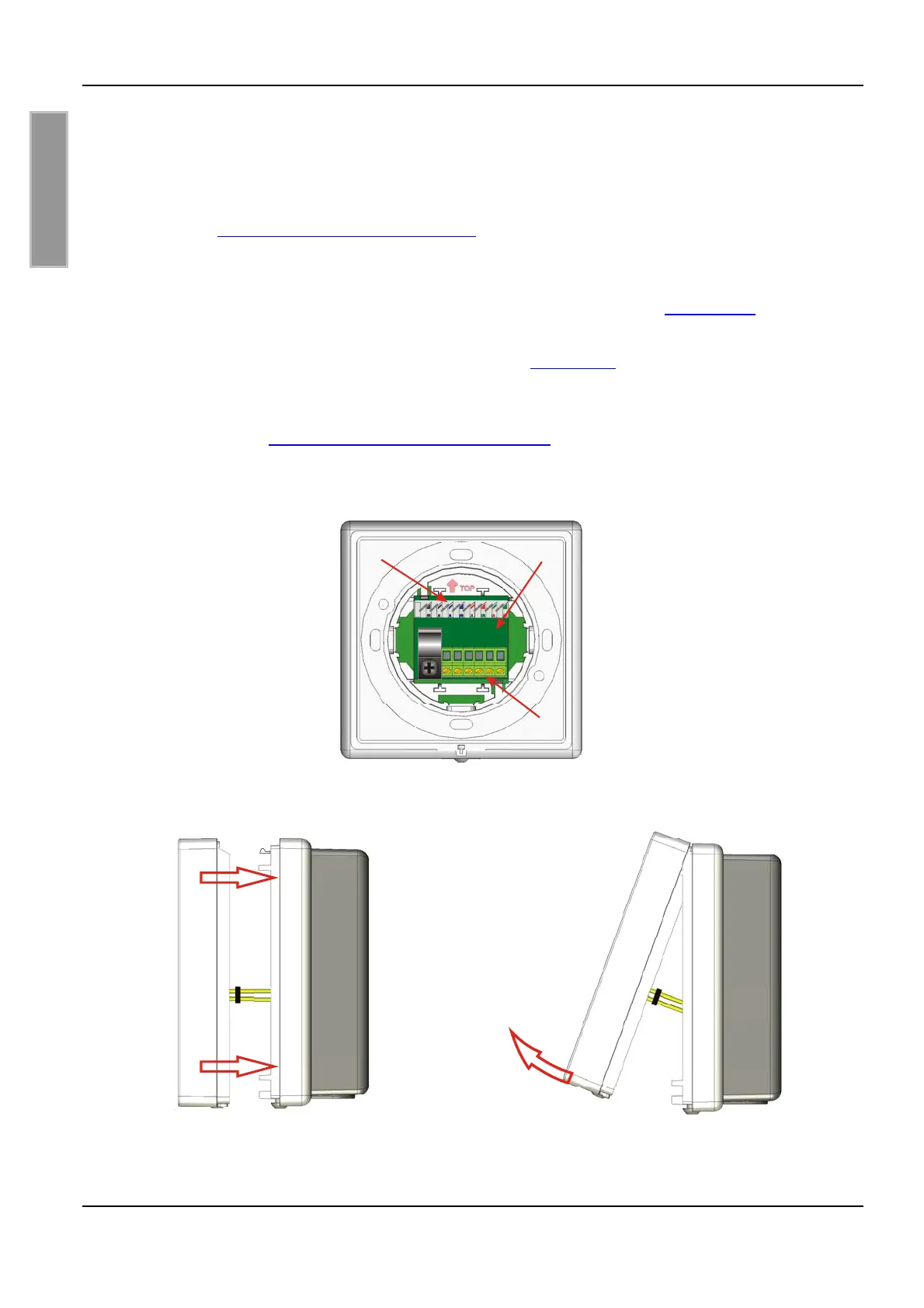

Abbildung 4: Rückansicht mit eingerasteter Anschlussplatine (1)
Abbildung 5: Gehäusedeckel stecken Abbildung 6: Gehäusedeckel öffnen
