Felder AF 12 - Leistungsdiagramm; Typenschild; Performance Diagram; Data Plate

30
Z:\Bilddaten\Bilddaten_300dpi\P_Betriebsanleitungen\P_BA_AF14\P_BA_AF14_
.eps
Outkennung:
15001000500
500
1000
1500
2000
2500
3000
2000
2500
60 HZ
50 HZ
AF 14
50 HZ
60 HZ
AF 12
50 HZ
AF 16
60 HZ
B2 - AF14 (1680 Pa)
B1 - AF14 (1320 PA)
B1 - AF12 (920 Pa)
B2 - AF12 (1480 Pa)
A
(1108 m³/h)
( ø 140)
A
(814 m³/h)
( ø 120)
A
(1330 m³/h)
( ø 160)
B1 - AF16 (1550 Pa)
B2 - AF16 (2270 Pa)
I
(ON)
O
(OFF)
PH: HZ: A:
Baujahr / year of construction / ANNEE DE CONSTR.:
KW:
V:
NR.:
TYPE :
XXX-XXX/XX-XX
XXXXXXXX
20xx
KR-Felder-Straße 1, 6060 HALL in Tirol
AUSTRIA, Tel. +43 (0) 5223 58500
info@felder-group.com
www.felder-group.com
350 X.X400
3.0 S6-40%
AF 12 AF 14 AF 16
120 140 160
A
814 1108 1330
B1
920 1320 1550
B2
1480 1680 2270
!
!
%
%
&
&
"
"
#
#
$
$

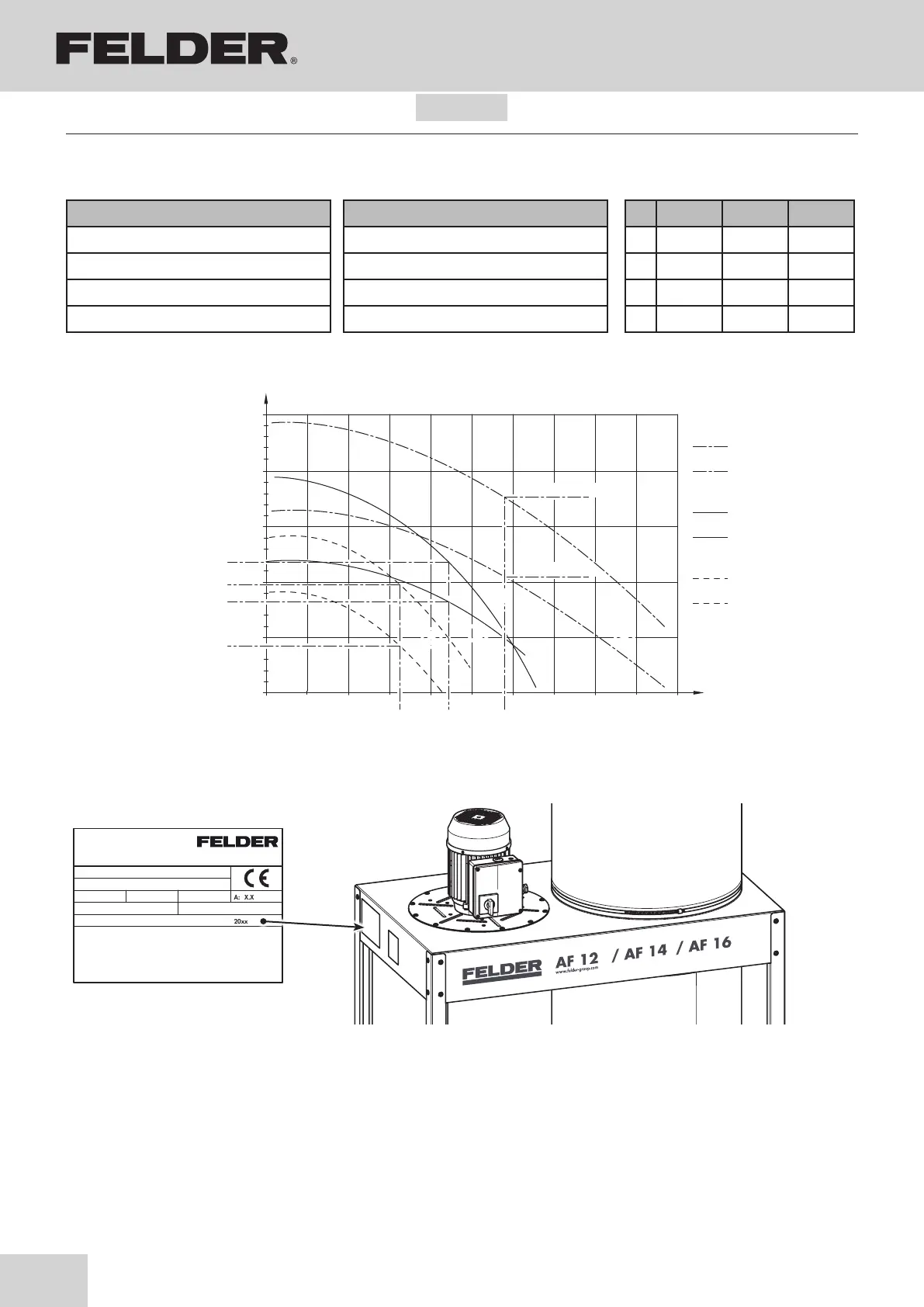

4.7 Leistungsdiagramm
4.8 Typenschild
Auf dem Typenschild stehen folgende Angaben:
• Typenbezeichnung
• Maschinennummer
• Spannung
• Phasen
• Frequenz
• Leistung
• Strom
• Baujahr
• Herstellerangaben
Absaugvolumen (m³/h)
Unterdruck (Pa)
*1) direkt am Absauganschluss - bei 20 m/s
Absaugleistung
*1)
Absauganschluss-Ø, mm
Nennvolumenstrom, m³/h
Unterdruck (50 HZ), Pa
Unterdruck (60 HZ), Pa
Absauggerät / Dust Extractor
AF 12 / AF 14 / AF 16
DE|EN
4.7 Performance diagram
*1) Directly on the vacuum connection. - at 20 m/s
4.8 Data plate
The data plate displays the following specifications:
• Model designation
• Machine number
• Voltage
• Phases
• Frequency
• Power
• Power supply
• Year of construction
• Manufacturer information
Aspiration volume (m³/h)
Vacuum (Pa)
Airflow capacity
*1)
Dust extraction outlet, Ø, mm
Nominal air flow rate, m³/h
Vacuum (50 HZ), Pa
Vacuum (60 HZ), Pa
