1x230 V / 50-60 Hz 3x400 V / 50-60 Hz 3x230 V / 50-60 Hz
VUW
P
VUW
Nr.: 221CE
LLL P
01
Nr.: 221CE
Hi
L1 N
Nr.: 221CF
L1 N P
01
Ha
C1
(40 µF)
LLL
01
U1
U2
Z1 Z2
FR|PL
Groupe d’aspiration / Urządzenie odpylające
AF 12 / AF 14 / AF 16
Sistem de exhaustare / Tolmu eemaldaja
AF 12 / AF 14 / AF 16
6.4 Cuplarea electrică
Atenţie! Pericol de electrocutare!
Lucrările la nivelul echipamentelor electrice pot fi efectu-
ate numai de către personal de specialitate calificat, cu
respectarea normelor de siguranţă.
Datele racordului electric:
• Echipamentul trebuie inpământat cu un conductor de
protecţie.
• Variaţiile de tensiune din reţeaua de energie electrică nu
au voie să depăşească limita maximă de ±10%.
• Element de siguranţă16 A, Caracteristică de declanşare C
• Cablul de conexiune minim 4x1,5 mm (Motor cu curent
trifazic)
respectiv 3x2,5 mm (Motorul cu curent alternativ).
• Alimentarea cu energie electrică trebuie protejată
împotriva defecţiunilor (de exemplu tub Panzer).
• Cablurile de conectare trebuie montate astfel încât să nu
apară puncte de îndoire şi frecare sau sa genereze pericol
de împiedicare.
Atenţie! Pericol de electrocutare!
Înainte de conectarea alimentării cu energie electrică
este necesară compararea datelor de pe plăcuţa de
fabricaţie cu datele specifice reţelei de energie electrică.
Se va conecta numai dacă acestea sunt identice.Sursa
de curent trebuie să prezinte dispozitivul de conectare
corespunzător (CEE în cazul motorului trifazic).

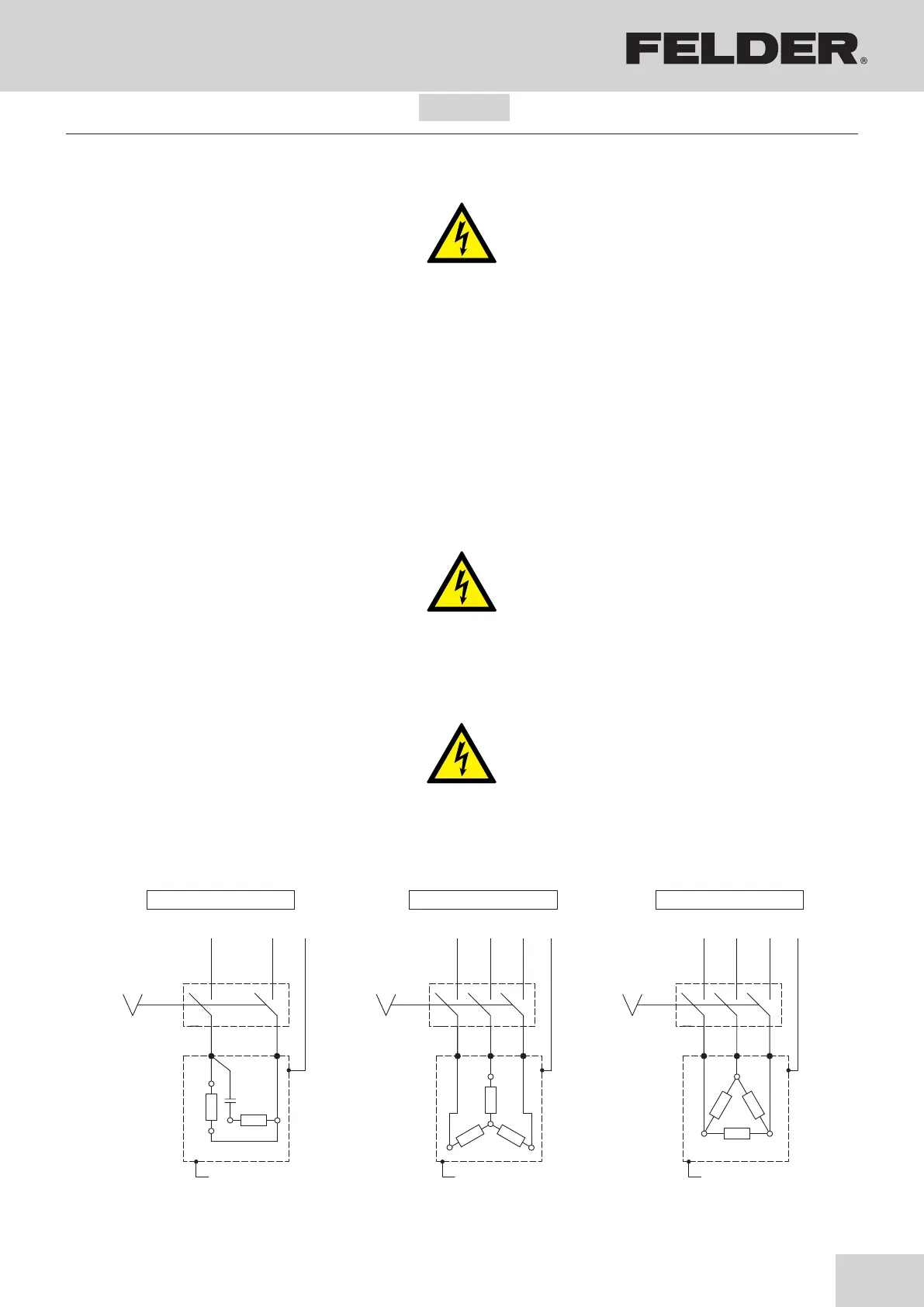

6.5 Schema electrică
6.5.1 Schema electrică AF 12 / AF 14
Atenţie! Schemele electrice anexate au fost livrate în
scopul folosirii de către electricieni specializaţi sau teh-
nicieni autorizaţi ai producătorului. Deţinerea lor nu
autorizează în niciun caz intervenţii la componentele
electrice sau la funcţiile acestora.
RO|ET
6.4 Elektriühendus
Hoiatus! Elektrilöögioht!
Elektriseadiste juures tohib töötada ainult kvalifitseeritud
personal ohutuseeskirju järgides.
Nõuded elektrivarustusele:
• Masin peab olema maandusjuhtmega maandatud.
• Vooluvõrgu pinge kõikumine tohib olla maksimaalselt
±10%
• Kaitse16 A, Rakenduskarakteristik C
• Ühenduskaabel vähemalt 4x1,5 mm (Kolmefaasiline
mootor)
ja/või 3x2,5 mm (Vahelduvvoolumootor).
• Vooluvarustus peab olema kahjustuste eest kaitstud (nt
armeeritud toru).
• Seadke ühenduskaabel nii, et ei tekiks murde- ja
hõõrdekohti ega komistusohtu.
Hoiatus! Elektrilöögioht!
Enne vooluvõrku ühendamist võrrelge tüübisildi and-
meid vooluvõrgu andmetega. Ühendage ainult vastavu-
se korral.Vooluallikal peab olema sobiv pistikühendus
(kolmefaasilise mootori puhul CEE).
6.5 Elektriskeem
6.5.1 Elektriskeem AF 12 / AF 14
Tähelepanu! Seadmega kaasnevad elektriskeemid on
mõeldud kasutamiseks ainult väljaõppinud elektrikule.
Need skeemid ei anna õigust vastava kvalifikatsioonita
isikul vahetada elektrisüsteemi osi ja ühendusi.
