40
!
%
&
&
"
#
$
$
%

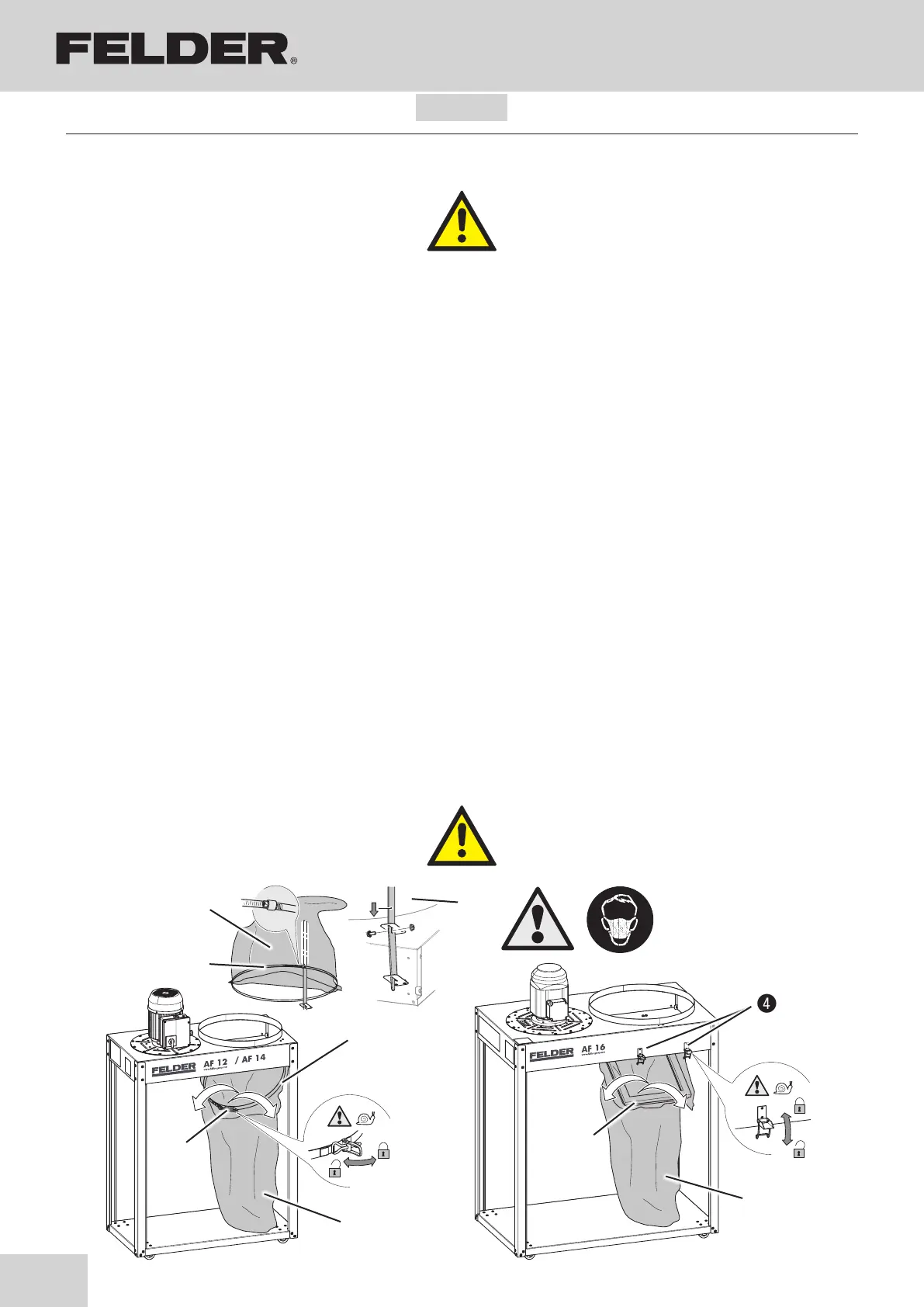

6.3.3 Montage Spänesack
Warnung! Gefahr durch das Einatmen von Staub:
siehe Kapitel : >8 Instandhaltung<
6.3.2 Montage des Filters
1. Stecken Sie die Sackhaltestange in das Loch.
2. Sicherungsschraube mit Mutter und Kontermutter wieder
montieren
3. Stülpen Sie nun den Filtersack über die Stange und fixieren
Sie ihn mit dem Spannband.
!Sackhaltestange
"Filtersack
#Spannband
Achtung! Filtersacknähte müssen innenliegend sein!
1. Gerät abschalten, Stillstand des Ventilators abwarten.
2. Spannverschlüsse lösen.
3. Leeren Spänesack von unten durch den Klemmrahmen
führen.
4. Klemmrahmen nach oben klappen.
5. Klemmrahmen mit Spannverschlüssen klemmen.
$Spannverschlüsse
%Klemmrahmen
&Spänesack
Absauggerät / Dust Extractor
AF 12 / AF 14 / AF 16
DE|EN
6.3.3 Chip bag assembly
6.3.2 Filter assembly
1. Insert the bag holder rod into the hole.
2. Replace the safety screw with the nut and lock nut
3. Thread the rod through the filter bag and affix with a strap.
!Bag rod
"Filter bag
#Ratchet strap
Attention! The filter bag seams have to be on the inside!
1. Switch off the device and wait for the ventilator to come to
a halt.
2. Loosen clamps.
3. Guide the empty chip bags through the clamping frame..
4. Flip clamping frame up.
5. Fasten clamping frame with clamps.
$Snap fastener.
%Clamping frame
&Chip bag
Warning! Danger of dust inhalation:
See chapter entitled : >8 Service<
