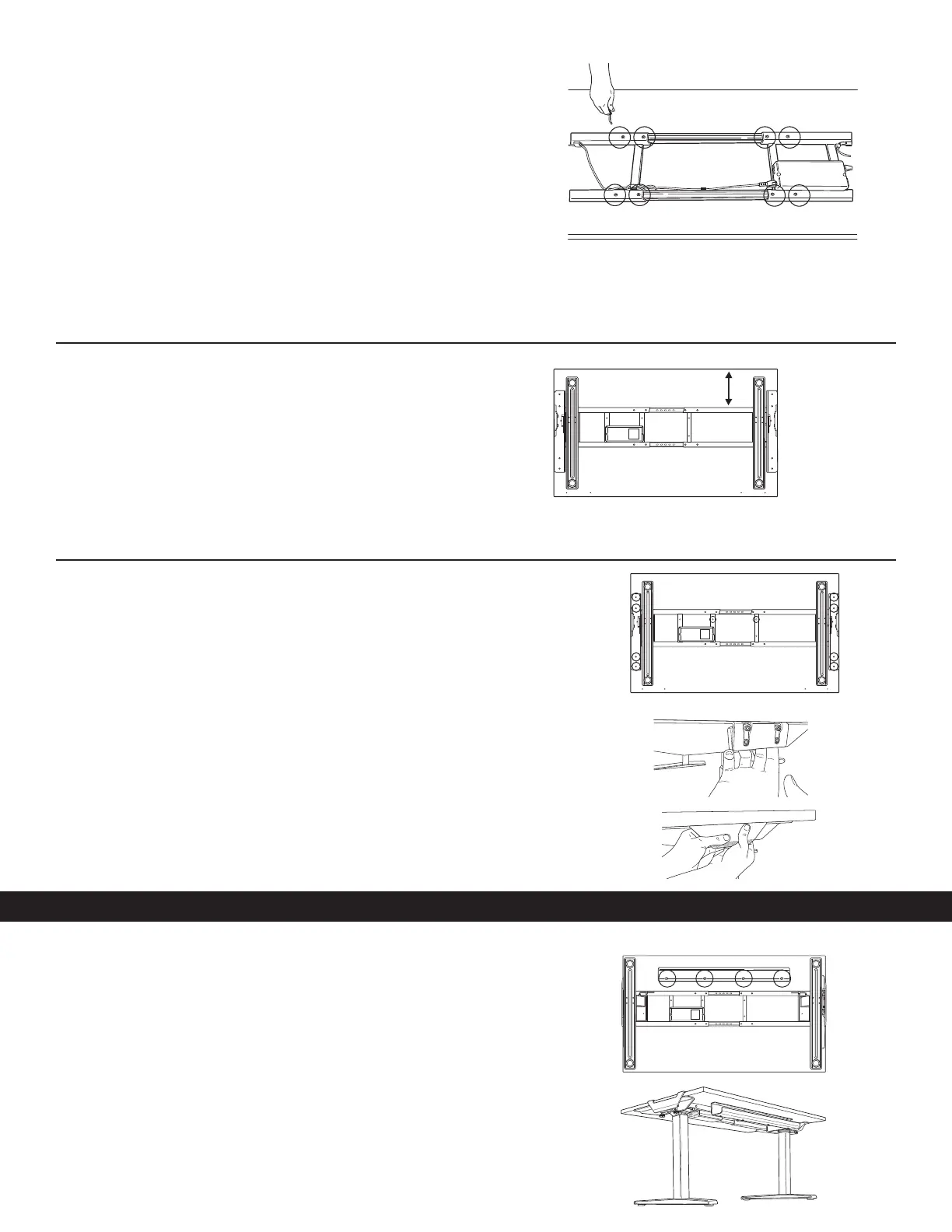

INSTALLATION DES ACCESSOIRES
ÉTAPE 1B - Nécessaire uniquement si la largeur de la table
n'est pas de 60 po (1524 mm)
Ajuster les canaux transversaux à leurs longueurs finales
• Utiliser la clé Allen de 5 mm pour desserrer les (8) vis de réglage du côté
intérieur des canaux transversaux.
• Allonger ou rétrécir les canaux transversaux jusqu'à ce qu'ils soient bien
alignés aux deux extrémités de la station de travail. Selon le besoin, dégager
les câbles pour permettre l’ajustement du cadre.
• Une fois correctement ajustés, utiliser la clé Allen de 5 mm pour resserrer les
vis de réglage (8 au total).
ÉTAPE 2
Ajuster la position du cadre avant de le fixer à la table
• Vérifier que les supports supérieurs de chaque côté soient bien alignés avec les
deux extrémités de la station de travail.
• Le canal transversal arrière sera de 5,75 po (146 mm) pour une profondeur
de 24 po (610 mm) et de 8,75 po (222 mm) pour une profondeur de 30 po
(762 mm) à l'arrière de la table.
ÉTAPE 3
Fixer la base à la table
• Utiliser les vis à tête ronde M5 Phillips (10 au total) et un tournevis
cruciforme / une perceuse électrique.
• Les vis s'insèrent à travers les guides dans le haut des supports et du canal
transversal.
• À deux, retourner la base et la table.
• Fixer les couvre-joints de chaque côté. Commencer par placer la plus petite
pièce à l'intérieur du serre-joint. Aligner la plus grande pièce et appliquer une
pression pour la fixer.
ÉTAPE 1
Gestion du câblage
• Placer le chemin de câbles au centre de la table vers l'arrière.
• Fixer le chemin de câbles à l'aide des (4) vis à tête ronde M5 Phillips.
L'extrémité ouverte doit faire face à l'arrière.
• Utiliser la gestion du câblage supplémentaire fournie si nécessaire.
• Les câbles ne doivent pas interférer avec le fonctionnement de la table.
• Les câbles ne doivent pas interférer avec l'utilisateur.
24 po de profondeur :
5,75 po
30 po de profondeur :
8,75 po
Arrière
Avant
