Fellowes Levado - Instalación de Accesorios

19
Parte posterior
Parte delantera

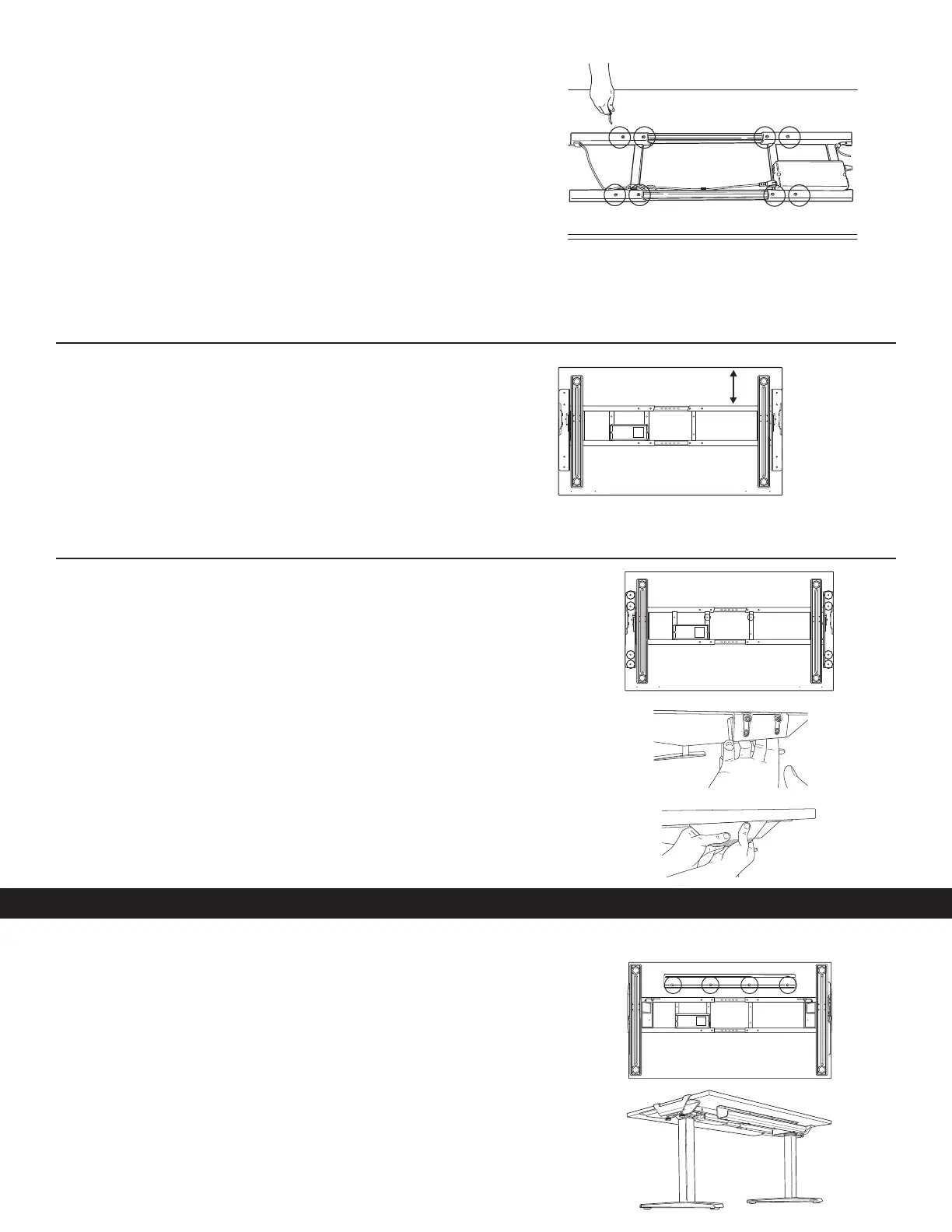

INSTALACIÓN DE ACCESORIOS
PASO 1B. Solo es necesario si la mesa no tiene 60"
(1524 mm) de ancho.
Ajuste los canales cruzados en su longitud final.
• Use la llave Allen de 5 mm para aflojar los ocho (8) tornillos de fijación en
el costado interno de los canales cruzados.
• Expanda o contraiga los canales cruzados hasta que estén al mismo nivel que
ambos extremos del escritorio. Extienda los cables según sea necesario para
poder ajustar el marco.
• Cuando estén bien ajustados, use la llave Allen de 5 mm para volver a
ajustar los tornillos de fijación (8 en total).
PASO 2
Ajuste la posición del armazón antes de fijarlo a la mesa.
• Compruebe que los soportes superiores de cada costado estén al mismo nivel
que ambos extremos del escritorio.
• Los canales cruzados posteriores serán de 5,75” (146 mm) para tapas de 24"
(610 mm) de profundidad y de 8,75” (222 mm) para tapas de 30" (762 mm)
de profundidad desde la parte posterior de la mesa.
PASO 3
Colocación de la base en la mesa
• Use los tornillos de cabeza redonda M5 Phillips (se necesitan 10 en total) y un
destornillador Phillips o taladro eléctrico.
• Los tornillos pasan a través de las guías en la parte superior de los soportes y
el canal cruzado.
• Entre dos personas, coloquen la base y la mesa en posición vertical.
• Coloque las cubiertas para las abrazaderas en cada costado. En primer lugar,
coloque la pieza más pequeña en el interior del soporte de la abrazadera.
Alinee la pieza más grande y presione para sujetar.
PASO 1
Tendido de cables
• Coloque la bandeja para cables en el centro de la mesa, hacia la parte
posterior.
• Sujete la bandeja para cables con cuatro (4) tornillos de cabeza redonda M5
Phillips. El extremo abierto debe estar orientado hacia la parte posterior.
• Use el tendido de cables adicional que se proporciona según sea necesario.
• Los cables no deben interferir con el funcionamiento de la mesa.
• Los cables no deben interferir con el usuario.
Tapa de 24" de
profundidad: 5,75"
Tapa de 30" de
profundidad: 8,75"
Parte posterior
Parte delantera
