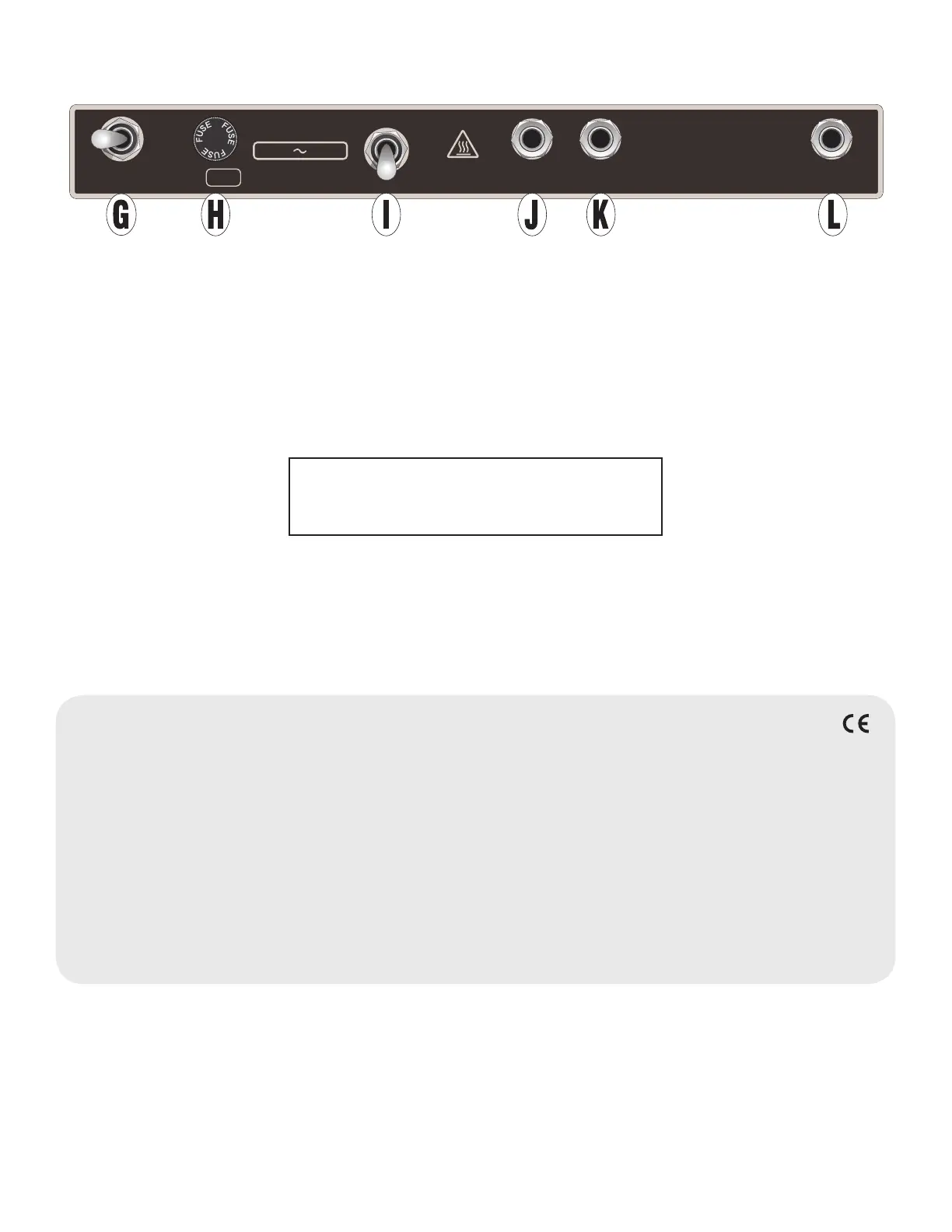

G. GROUND-SCHALTER: Dieser Erdungsschalter funktioniert nicht
und vervollständigt nur den Vintage-Look des Verstärkers.
H. FUSE
:
Die Sicherung schützt vor elektrischer Überspannung.
I. NETZSCHALTER
: Schaltet den Amp ein/aus.
J. SPEAKER
:
Buchse für den internen 8-Ohm Lautsprecher.
Wenn man einen anderen Lautsprecher an diese Buchse
anschließt und dies die einzige belegte Buchse ist, muss der
Lautsprecher 8-Ohm Impedanz haben.
K. EXTERNAL SPEAKER
:
Zum Anschließen einer externen
Lautsprecherbox zusätzlich zum internen Lautsprecher
— diese Buchse funktioniert nicht, wenn die interne
Lautsprecherbuchse (J) nicht belegt ist. Diese Buchse ist
parallel zur internen Lautsprecherbuchse (J) verdrahtet und
beeinflusst die Gesamtimpedanz.
L. TREMOLO PEDAL
:
6,3 mm Buchse zum Anschließen des
mitgelieferten Tremolo Ein/Aus-Fußschalters (bei nicht
angeschlossenem Fußschalter ist das Tremolo aktiviert).
RÜCKSEITE
TECHNISCHE DATEN
TYP PR 5469
LEISTUNG Leistungsaufnahme: 125 Watt Ausgangsleistung: 12 Watt in 8Ω bei 1kHz
EINGANGSIMPEDANZ 1MΩ (Eingang 1) 136kΩ (Eingang 2)
AUSGANGSIMPEDANZ 8Ω
LAUTSPRECHER 12” Eminence (8Ω, Art-Nr. 7714090000)
RÖHREN Zwei 6V6 Leistungsröhren (Art-Nr. 5550113539) Zwei 12AX7 Vorverstärkerröhren (Art-Nr. 5550112391)
Eine 5Y3 Gleichrichterröhre (Art-Nr. 5550114302 )
SICHERUNG F2A L 250V (100V-120V models) F1.25A L 250V (220V-240V models)
FUSSSCHALTER Eintastiger Tremolo Ein/Aus-Fußschalter (im Lieferumfang, Art-Nr. 7708216000)
ZUBEHÖR Passende Schutzhülle (im Lieferumfang, Art-Nr. 7714077000)
ABMESSUNGEN UND GEWICHT Breite: 47,9 cm (18,9”) Höhe: 40,6 cm (16”) Tiefe: 23,8 cm (9,4”) Gewicht: 15 kg (33,25 lbs)
Technische Daten können ohne Vorankündigung geändert werden.
Unsere Fender-Spezialisten helfen
bei Fragen und der Fehlersuche:
--- (USA gebührenfrei)
--- (international)
CAUTION
HOT SURFACES BELOW
GROUND
SPEAKER
EXT.
SPKR.
TREMOLO
PEDAL
ON
PARALLEL
SPEAKER
JACKS
12 WATTS
8Ω MIN
TOTAL
INPUT POWER
125W
120V 60Hz
A product of:
FENDER MUSICAL INSTRUMENTS CO.
CORONA, CA, U.S.A.
2A
250V
FUSE
