13
TIPO: PR 535
NUMERI DI PARTE: 2146800000 (120 V, 60 Hz) USA 2146803000 (240 V, 50 Hz) AUS 2146804000 (230 V, 50 Hz) GB
2146806000 (230 V, 50 Hz) EUR 2146807000 (100 V, 50-60 Hz) JPN
REQUISITI DI ALIMENTAZIONE: 1800W
PREAMPLI IMPEDENZA DI INGRESSO: PASSIVA: 1 MΩ, ATTIVA: 1 MΩ
SENSIBILITÀ PER PIENA POTENZA: PASSIVA: 19 mV, ATTIVA: 40 mV
LIVELLO NOMINALE: PASSIVO: 145 mV, ATTIVO: 300 mV
AMPLIF. DI POTENZA IMPED. INGRESSO: 10 kΩ
SENSIBILITÀ: 1 V val. quadr. medio (0 dBv)
POTENZA IN USCITA: 1200 W valore quadratico medio per 2 Ω allo 0,2 % di distors. armonica totale
CONTROLLI DI TONO BILANC. AMBIENTE: ±10 dB, frequenza di crossover: 350 Hz
BASSI/ALTI: BASSI: ±15 dB @ 50 Hz ALTI: ±15 dB @ 10 kHz
EQUALIZZATORE SEMIPARAM.: BASSA FREQUENZA: 25 Hz – 150 Hz BASSO LIVELLO: ±15 dB @ impostazione BASSA FREQUENZA
MEDIA FREQUENZA: 140 Hz – 1,6 kHz MEDIO LIVELLO: ±15 dB @ impostazione MEDIA FREQUENZA
ALTA FREQUENZA: 1,4 kHz – 8 kHz ALTO LIVELLO: ±15 dB @ impostazione ALTA FREQUENZA
LOOP EFFETTI IMPEDENZE: MANDATA: 1 kΩ RITORNO: 22 kΩ
LIVELLO NOMINALE: +4 dBu (regolabile con il controllo LEVEL)
PEDALE: A un pulsante: EQ (0055852000)
N. PARTE CAVO DI ALIMENTAZIONE: 0059652000 (120 V, 60 Hz) USA 0059648000 (240 V, 50 Hz) AUS 0059648000 (230 V, 50 Hz) GB
0059652000 (230 V, 50 Hz) EUR 0059651000 (100 V, 50-60 Hz) JPN
SPEAKER CONSIGLIATI: 2217200000 (810 Pro) 2217100000/2217000000 (410 Pro ST/SL) 2217300000 (Bassman 212)
DIMENSIONI: ALTEZZA: 8,9 cm (3,5 pollici) LARGHEZZA: 48,3 cm (19 pollici) PROFONDITÀ: 38,10 cm (15 pollici)
PESO: 15,9 kg (35 libbre)
Le specifiche dei prodotti sono soggette a modifica senza preavviso.
SS
SS
pp
pp
ee
ee
cc
cc
ii
ii
ff
ff
ii
ii
cc
cc
hh
hh
ee
ee
AA
AA
mm
mm
pp
pp
ll
ll
ii
ii
ff
ff
ii
ii
cc
cc
aa
aa
tt
tt
oo
oo
rr
rr
ee
ee
FF
FF
ee
ee
nn
nn
dd
dd
ee
ee
rr
rr
®
88
88
00
00
00
00
PP
PP
rr
rr
oo
oo
wwwwww
..
ffeennddeerr..ccoomm
✧
wwwwww
..mmrrggeeaarrhheeaadd..nneett
Montaggio in rack e contenitore
L’amplificatore 800 Pro può essere montato in rack e contenitori di
dimensioni comprese tra 39,7 e 56,3 cm (15,5 – 22 pollici) tra i montanti
anteriore e posteriore {X} utilizzando le staffe regolabili {Y} fornite.
1) Rimuovere i due bulloni {Z} sui due lati dell’amplificatore 800 Pro e
montare le staffe regolabili {Y} come mostrato, senza stringere i
bulloni.
2) Sollevare l’amplificatore 800 Pro per posizionarlo; sostenerlo finché
non sono fissati tutti gli angoli.
3) Fissare le linguette del pannello frontale dell’amplificatore 800 Pro ai
montanti anteriori del rack.
4) Fare scorrere le staffe regolabili {Y} per adattare il rack, quindi fissare
con i bulloni i montanti posteriori {X} come mostrato.
5) Stringere bene tutti i bulloni.

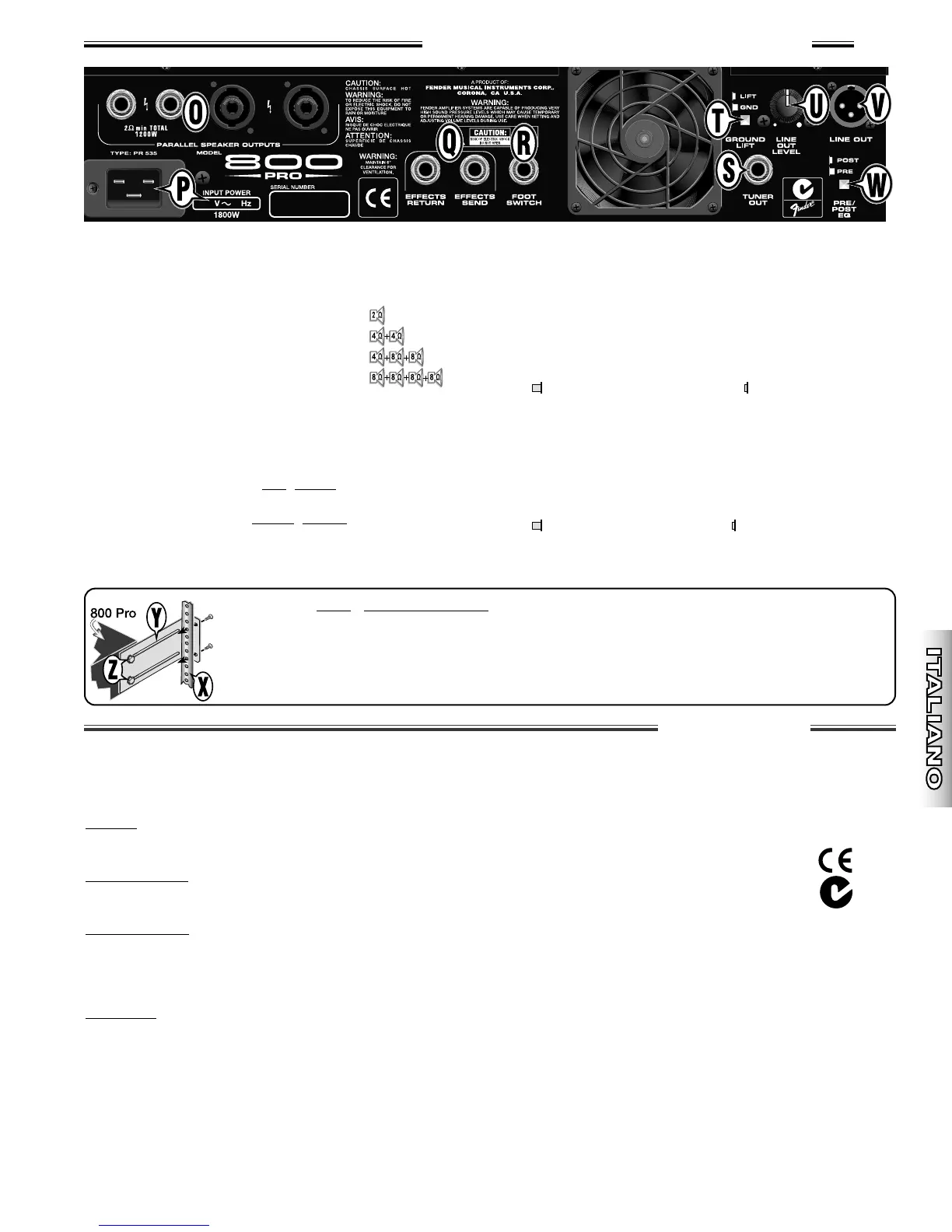

O. PARALLEL SPEAKER OUTPUTS – Collegare una delle
quattro configurazioni speaker indicate di seguito per
soddisfare il requisito minimo di carico di 2 Ohm utilizzando
una combinazione di jack di uscita Speakon
®
a 4 poli e da 1/4":
1) uno speaker da 2 Ohm
2) due speaker da 4 Ohm
3) uno speaker da 4 Ohm
e due speaker da 8 Ohm
4) quattro speaker da 8 Ohm
P. PRESA DI ALIMENTAZIONE IEC – Collegare solo il cavo di
alimentazione speciale ad alta capacità in dotazione a una
presa c.a. con messa a terra conforme ai requisiti di tensione
e frequenza indicati sul pannello posteriore dell’amplificatore.
Q. LOOP EFFETTI – (1) Loo
p effetti – Collegare SEND
all’ingresso del dispositivo effetti e l’uscita del dispositivo
effetti a RETURN. (2) Più
ampli Pro™ – Collegare SEND
dell’unità primaria a RETURN dell’unità ausiliaria. L’unità
primaria controlla tutte le unità ausiliarie.
R. TUNER OUT – Collegare il tuner del basso per abilitare
l’accordatura dello strumento collegato (vedere MUTE {K}).
S. FOOTSWITCH – Collegare il pedale incluso per abilitare
l’attivazione e la disattivazione dell’equalizzatore semi-
parametrico. NOTA: quando il pedale è collegato, ha la priorità
su EQ ON/OFF {I} del pannello frontale.
T. GROUND LIFT – Disconnette la connessione a terra di LINE
OUT {V} (pin 1) che può ridurre i livelli di rumore.
GROUNDED (normale) GROUND LIFTED
U. LINE OUT LEVEL – Regola il livello di uscita del jack LINE OUT.
V. LINE OUT – Jack XLR bilanciato per l’uscita all’attrezzatura di
registrazione o di amplificazione.
W. PRE/POST EQ – Alimenta il jack LINE OUT con il segnale
prima o dopo l’elaborazione da parte dei circuito di
tono/equalizzazione.
PRE (TONO/EQ bypassato) POST (TONO/EQ attivo)
