TIPO: PR 535
NÚMEROS DE REFERENCIA: 2146800000 (120 V, 60 Hz) EE.UU. 2146803000 (240 V, 50 Hz) AUS 2146804000 (230 V, 50 Hz) RU
2146806000 (230 V, 50 Hz) EUR 2146807000 (100 V, 50-60 Hz) JPN
CONSUMO DE CORRIENTE: 1800 W
PREAMPLIFICADOR
IMPEDANCIA DE ENTRADA: PASIVO: 1 MΩ ACTIVO: 1 MΩ
SENSIBILIDAD A TODA POTENCIA: PASIVO: 19 mV ACTIVO: 40 mV
NIVEL NOMINAL: PASIVO: 145 mV ACTIVO: 300 mV
AMPLIFICADOR
IMPEDANCIA DE ENTRADA: 10 kΩ
SENSIBILIDAD: 1 V R.M.S. (0 dBv)
POTENCIA DE SALIDA: 1200 W R.M.S. a 2 Ω @ <0,2 % T.H.D.
CONTROLES DE TONO
BALANCE DE SALA: ±10 dB, frecuencia de transición: 350 Hz
GRAVES/AGUDOS: GRAVES: ±15 dB @ 50 Hz AGUDOS: ±15 dB @ 10 kHz
ECUALIZADOR SEMIPARAMÉTRICO: FRECUENCIAS BAJAS: de 25 Hz a 150 Hz NIVEL DE GRAVES: ±15 dB @ valor de FRECUENCIAS BAJAS
FRECUENCIAS MEDIAS: de 140 Hz a 1,6 kHz NIVEL DE MEDIOS: ±15 dB @ valor de FRECUENCIAS MEDIAS
FRECUENCIAS ALTAS: de 1,4 kHz a 8 kHz NIVEL DE ALTOS: ±15 dB @ valor de FRECUENCIAS ALTAS
BUCLE DE EFECTOS
IMPEDANCIAS: SALIDA: 1 kΩ ENTRADA: 22 kΩ
NIVEL NOMINAL: +4 dBu (ajustable con el control de nivel)
PEDAL: Un botón: EQ (0055852000)
NÚMEROS DE REFERENCIA DE LOS CABLES 0059652000 (120 V, 60 Hz) EE.UU. 0059648000 (240 V, 50 Hz) AUS 0059649000 (230 V, 50 Hz) RU
DE ALIMENTACIÓN 0059650000 (230 V, 50 Hz) EUR 0059651000 (100 V, 50-60 Hz) JPN
ALTAVOCES RECOMENDADOS: 2217200000 (810 Pro) 2217100000/2217000000 (410 Pro ST/SL) 2217300000 (Bassman 212)
DIMENSIONES: ALTO: 8,9 cm (3,5 pulgadas) ANCHO: 48,3 cm (19,0 pulgadas) FONDO: 38,1 cm (15,0 pulgadas)
PESO: 15,9 kg (35 libras)
Las especificaciones del producto están sujetas a cambios sin previo aviso.
EE
EE
ss
ss
pp
pp
ee
ee
cc
cc
ii
ii
ff
ff
ii
ii
cc
cc
aa
aa
cc
cc
ii
ii
oo
oo
nn
nn
ee
ee
ss
ss
AA
AA
mm
mm
pp
pp
ll
ll
ii
ii
ff
ff
ii
ii
cc
cc
aa
aa
dd
dd
oo
oo
rr
rr
FF
FF
ee
ee
nn
nn
dd
dd
ee
ee
rr
rr
®
88
88
00
00
00
00
PP
PP
rr
rr
oo
oo
wwwwww
..
ffeennddeerr..ccoomm
✧
wwwwww
..mmrrggeeaarrhheeaadd..nneett

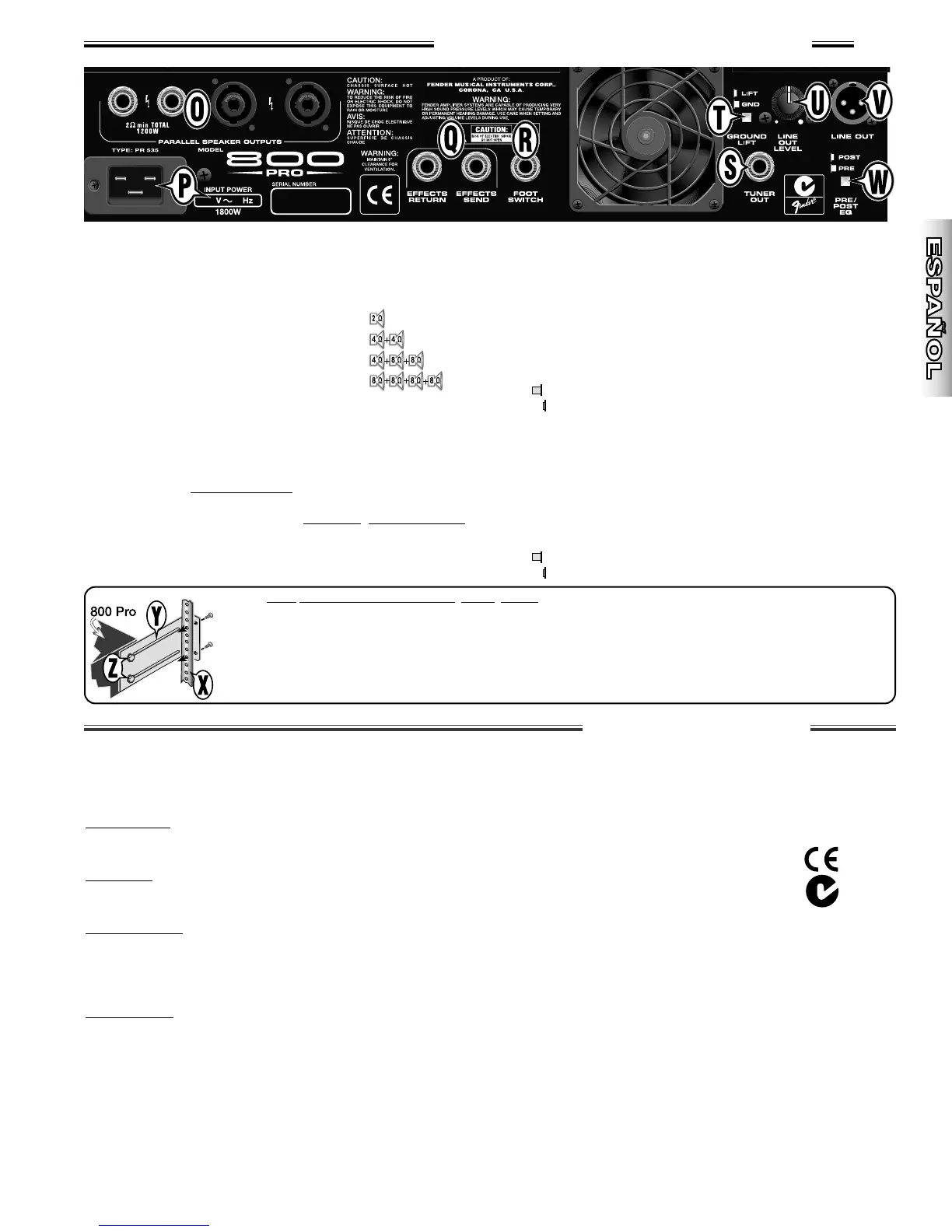

Montaje en bastidor y en funda de transporte (flight case)
El 800 Pro se puede montar en bastidores (racks) y en fundas de
transporte de 15,5 a 22 pulgadas (de 39,7 a 56,3 cm) entre los rieles
frontal y posterior {X} con la ayuda de los enganches ajustables {Y}
que se proporcionan.
1) Quite los 2 tornillos {Z} de cada lado del 800 Pro y fije los
enganches ajustables {Y} como se indica.
2) Coloque el 800 Pro en la posición adecuada y sujételo
momentáneamente hasta que las esquinas estén sujetas.
3) Atornille las lengüetas del panel frontal del 800 Pro a los rieles
del bastidor frontal.
4) Deslice los enganches {Y} hasta que se ajusten al bastidor y,
a continuación, fíjelos con tornillos a los rieles posteriores {X} tal
y como se indica.
5) Apriete bien todos los tornillos.
O. SALIDAS DE ALTAVOZ EN PARALELO: Conecte una de las
cuatro configuraciones de altavoz para obtener la carga de
2 ohmios necesaria a través de cualquier combinación de
conectores de salida de 1/4" y Speakon
®
de 4 polos:
1) un altavoz de 2 ohmios
2) dos altavoces de 4 ohmios
3) un altavoz de 4 ohmios y
dos altavoces de 8 ohmios
4) cuatro altavoces de 8 ohmios
P. TOMA DE CORRIENTE IEC: Conecte el cable de alimentación
incluido de alta capacidad especial a una toma de CA de acuerdo
con las especificaciones de voltaje y frecuencia indicadas en el
panel posterior del amplificador.
Q. EFFECTS (1) Bucle de efectos: Conecte la salida SEND a la
entrada del dispositivo de efectos y la salida del dispositivo de
efectos a la entrada RETURN. (2) Varios amplificadores Pro™ :
Conecte la salida SEND de la unidad principal a la entrada
RETURN de la unidad auxiliar. La unidad principal controlará
todas las unidades auxiliares.
R. FOOTSWITCH: Permite conectar el conmutador de pedal para
poder activar y desactivar de forma remota el ecualizador semi-
paramétrico. NOTA: Cuando está conectado, el conmutador de
pedal anula la función EQ ON/OFF {I} del panel frontal.
S. TUNER OUT: Permite conectar el afinador del bajo para poder
afinar el instrumento (consulte MUTE {K}).
T. GROUND LIFT: Permite desconectar la conexión de tierra de
LINE OUT {V} (clavija 1) para reducir los niveles de ruido.
CONEXIÓN DE TIERRA (normal)
DESCONEXIÓN DE TIERRA
U. LINE OUT LEVEL: Permite ajustar el nivel de salida del conector
de salida LINE OUT.
V. LINE OUT: Conector de salida con balance XLR para salida a
equipos de grabación o equipos para reforzar el sonido.
W. PRE/POST EQ: Proporciona al conector de salida LINE OUT la
señal antes o después de que los circuitos de tono/ecualización
la procesen.
PRE (ecualización/tono ignorado)
POST (ecualización/tono activo)
