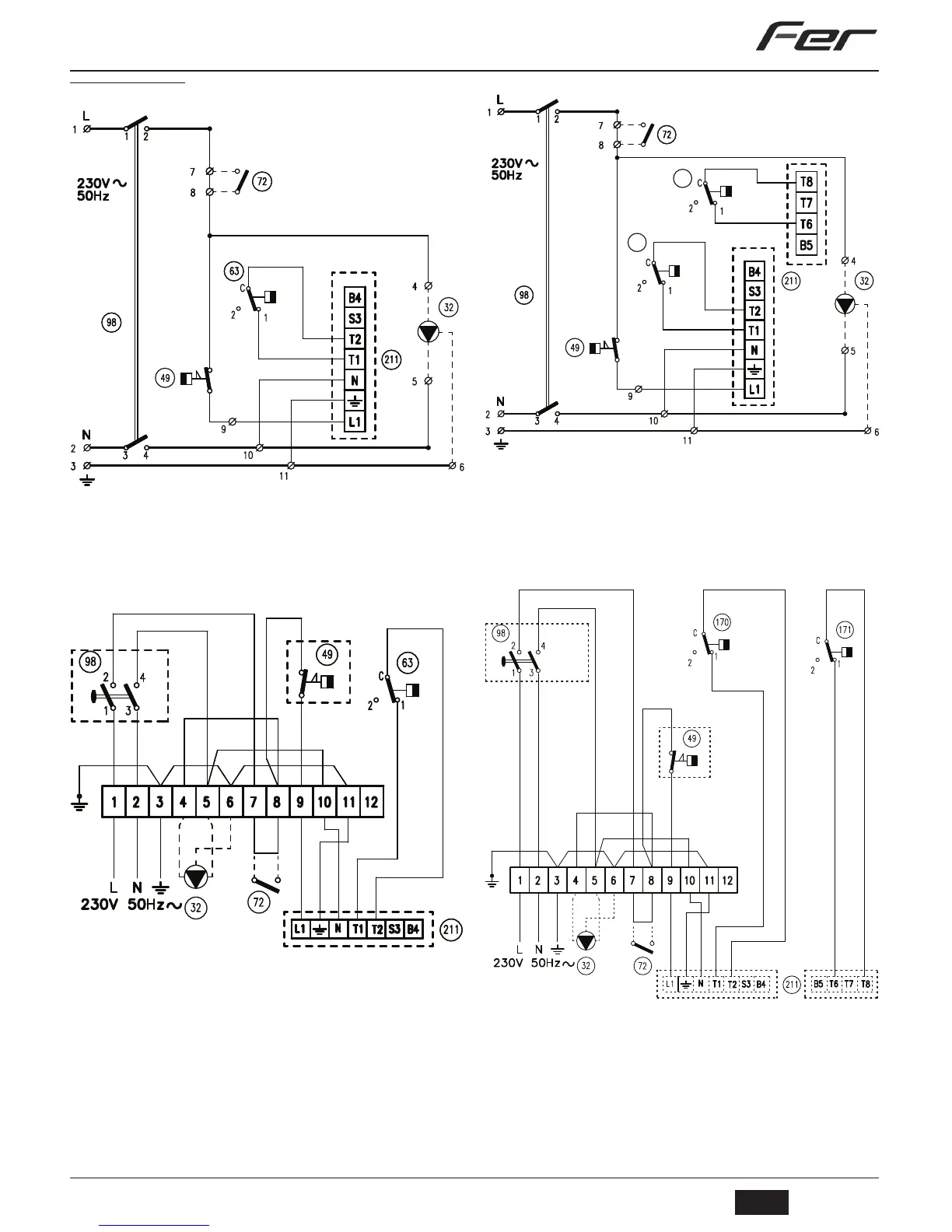

20.4 Schéma électrique
Schéma électrique de base G3G 32÷63
fig. 37 - Schéma électrique de base G3G 32÷63
Légende fig. 37 et fig. 38
32 Circulateur de chauffage (non fourni)
49 Thermostat de sécurité
72 Thermostat d'ambiance (non fourni)
63 Thermostat réglage chaudière
98 Interrupteur
211 Connecteur brûleur (non fourni)
Schéma électrique de raccordement G3G 32÷63
fig. 38 - Schéma électrique de raccordement G3G 32÷63
Schéma électrique de base G3G 80 - 98
fig. 39 - Schéma électrique de base G3G 80 - 98
Légende fig. 39 et fig. 40
32 Circulateur de chauffage (non fourni)
49 Thermostat de sécurité
72 Thermostat d'ambiance (non fourni)
98 Interrupteur
170 Thermostat de réglage chaudière 1er étage
171 Thermostat de réglage chaudière 2e étage
211 Connecteur brûleur (non fourni)
Schéma électrique de raccordement G3G 80 - 98
fig. 40 - Schéma électrique de raccordement G3G 80 - 98
1
c
1
c
170
171
1
c
1
c
