Fer G3G - Caractéristiques Et Données Techniques

G3G
18
FR
cod. 3540S532 - Rev. 03 - 10/2012
19.4 Dépannage
Anomalies
Il peut se produire deux conditions de blocage pouvant être rétablies par l'utilisateur :
A Blocage du brûleur signalé par le témoin correspondant. Voir la notice du brû-
leur.
B Déclenchement du thermostat de sécurité qui ne se produit que lorsque la tem-
pérature dans la chaudière atteint une valeur qui peut engendrer une situation
de danger. Pour rétablir le fonctionnement, dévisser le bouchon 3 de fig. 31 et
appuyer sur le bouton de réarment se trouvant en dessous.
Si le problème se répète, demander l'intervention du Service d'assistance technique.
En cas de panne et/ou de dysfonctionnement de l'appareil, l'utilisateur doit le mettre
hors service et s'abstenir de toute tentative de réparation ou d'intervention directe.
S'adresser uniquement à un professionnel qualifié.

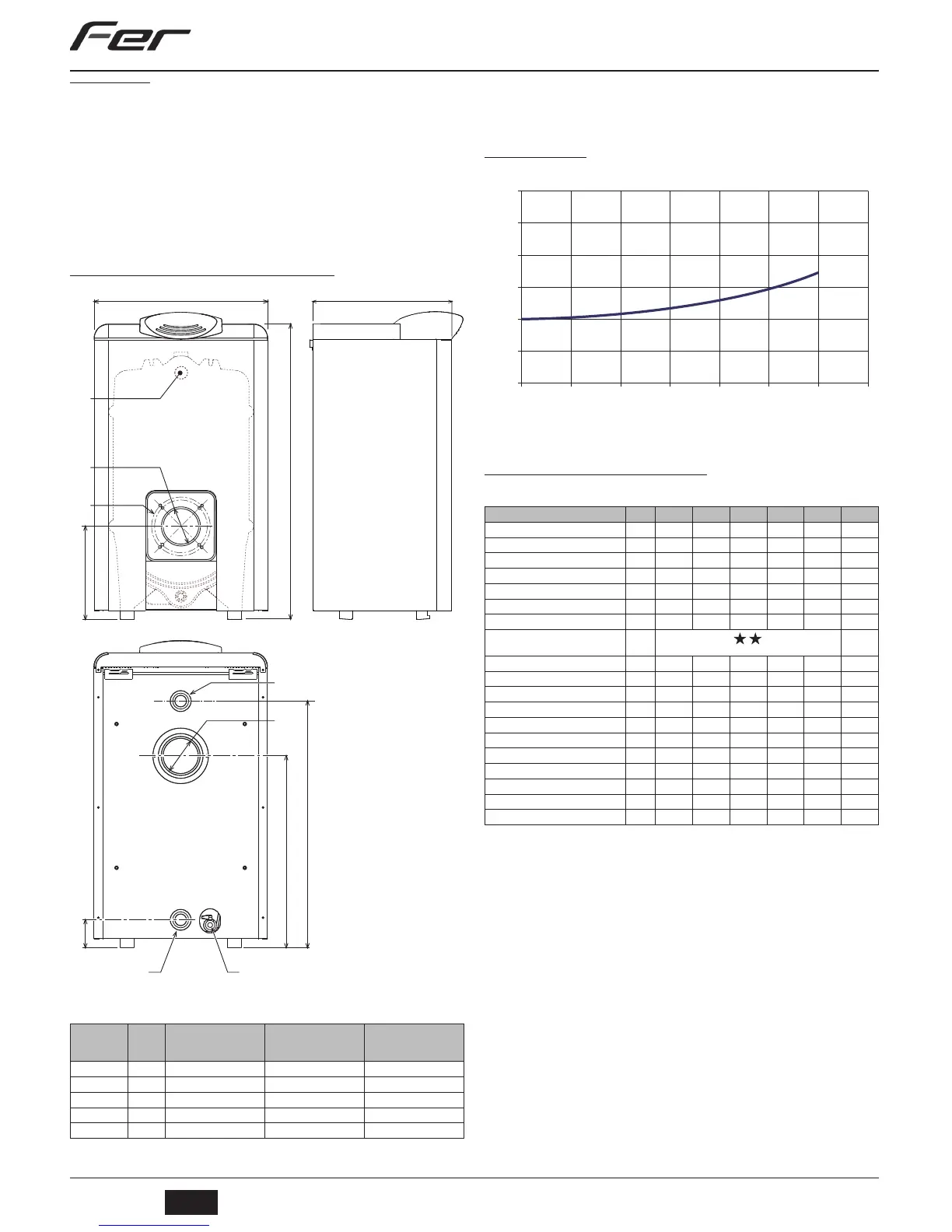

20. CARACTÉRISTIQUES ET DONNÉES TECHNIQUES
20.1 Dimensions, raccords et composants principaux
fig. 35 - Dimensions, raccords et composants principaux
10 Départ installation - 1" 1/2"
11 Retour installation - 1" 1/2"
275 Vidange installation - 1/2"
a4 Raccordement cheminée
a5 Orifice brûleur
a6 Fixation brûleur
34 Bulbe température de chauffage et sécurité
20.2 Perte de charge
Perte de charge côté eau
fig. 36 - Pertes de charge
T mbar
RemarqueDébit l/h
20.3 Tableau des caractéristiques techniques
Modèle
A
mm
a4
raccordement cheminée
Ø mm
a5
orifice brûleur
Ø mm
a6
fixation brûleur
Ø mm
G3G 32
400 120÷130 105 150
G3G 47 500 120÷130 105 150
G3G 63 600 120÷130 105 150
G3G 80 700 120÷130 105 150
G3G 98 830 120÷130 125 170
268
850
500
A
10
a4
11
275
a5
a6
34
711
80
553
Modèle G3G 32 G3G 47 G3G 63 G3G 80 G3G 98
Nombre d'éléments nbre34567
Puissance thermique maxi kW 34.9 51.6 69.0 87.8 106.5 (Q)
Puissance thermique mini kW 17.0 34.3 45.8 59.0 75 (Q)
Puissance thermique maxi chauffage kW 32 47 63 80 98 (P)
Puissance thermique mini chauffage kW 16 32 43 55 70 (P)
Rendement Pmax (80-60 °C) % 91.6 91.5 91.5 91.8 92.1
Rendement 30% % 94.1 93.9 93.7 93.4 93.3
Classe de rendement selon la directive
européenne 92/42 EEC
Pression maxi d'utilisation chauffage bar 6 6 6 6 6 (PMS)
Pression mini d'utilisation chauffage bar 0.8 0.8 0.8 0.8 0.8
Température maxi chauffage °C 95 95 95 95 95 (tmax)
Capacité eau installation chauffage L 12.5 17 21.5 26 31
Degré de protection IP X0D X0D X0D X0D X0D
Tension d'alimentation V/Hz 230/50 230/50 230/50 230/50 230/50
Puissance électrique consommée W 5 5555
Poids à vide kg 133 175 216 259 301
Longueur chambre de combustion mm 365 465 565 665 765
Diamètre chambre de combustion mm 326 326 326 326 326
Perte de charge côté fumées mbar 0.05 0.2 0.3 0.5 0.6
0
10
20
30
40
50
60
2000 2500 3000 3500 4000 4500 5000 5500
B
A
