9.4 Solución de problemas
Anomalías
Pueden presentarse dos condiciones de bloqueo que el usuario puede restablecer:
A Bloqueo del quemador señalizado por el testigo correspondiente. Consultar el
manual del quemador.
B Intervención del termostato de seguridad cuando la temperatura en la caldera
alcanza un valor cuya superación puede crear condiciones de peligro. Para
restablecer el funcionamiento, desenroscar el tapón 3 de fig. 11 y pulsar la te-
cla de restablecimiento.
Si el problema se repite, pedir la intervención de personal calificado o del centro de asis-
tencia.
En caso de avería o funcionamiento incorrecto del aparato, desconectarlo y hacerlo re-
parar únicamente por técnicos cualificados. Contactar exclusivamente con técnicos pro-
fesionales cualificados y autorizados.

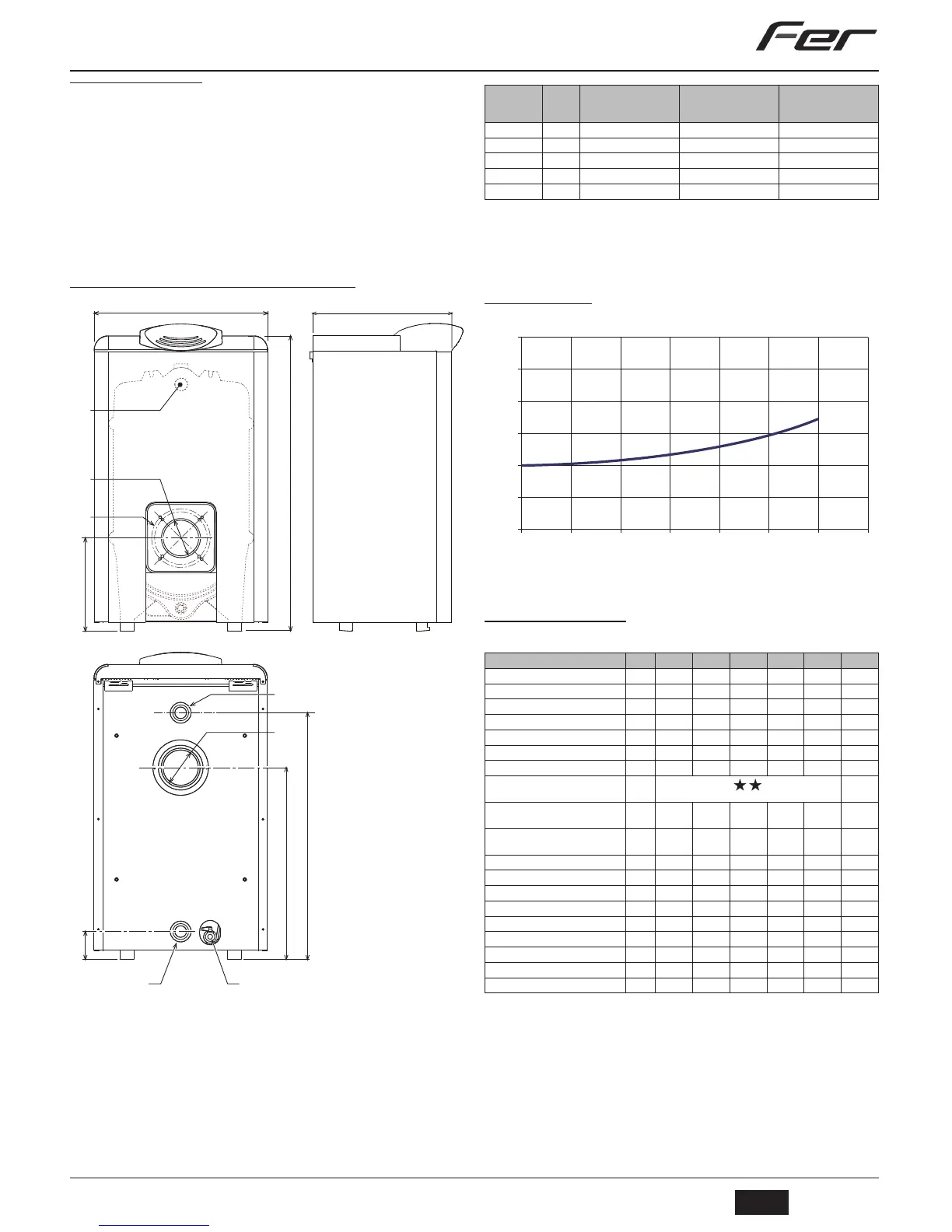

10. CARACTERÍSTICAS Y DATOS TÉCNICOS
10.1 Dimensiones, conexiones y componentes principales
fig. 15 - Dimensiones, conexiones y componentes principales
10 Ida instalación - 1" 1/2"
11 Retorno instalación - 1" 1/2"
275 Descarga de la calefacción - 1/2"
a4 Conexión chimenea
a5 Orificio del quemador
a6 Fijación del quemador
34 Bulbo temperatura calefacción y seguridad
10.2 Pérdida de carga
Pérdida de carga lado agua
fig. 16 - Pérdidas de carga
A mbares
B Caudal l/h
10.3 Tabla de datos técnicos
268
850
500
A
10
a4
11
275
a5
a6
34
711
80
553
Modelo
A
mm
a4
conexión chimenea
ø mm
a5
orificio del quemador
ø mm
a6
fijación del quemador
ø mm
G3G 32
400 120÷130 105 150
G3G 47 500 120÷130 105 150
G3G 63 600 120÷130 105 150
G3G 80 700 120÷130 105 150
G3G 98 830 120÷130 125 170
Modelo G3G 32 G3G 47 G3G 63 G3G 80 G3G 98
Número elementos nº 3 4 5 6 7
Capacidad térmica máxima kW 34,9 51,6 69,0 87,8 106,5 (Q)
Capacidad térmica mínima kW 17,0 34,3 45,8 59,0 75 (Q)
Potencia térmica máxima en calefacción kW 32 47 63 80 98 (P)
Potencia térmica mínima en calefacción kW 16 32 43 55 70 (P)
Rendimiento Pmáx (80-60 °C) % 91,6 91,5 91,5 91,8 92,1
Rendimiento 30% % 94,1 93,9 93,7 93,4 93,3
Clase de eficiencia según directiva 92/
42 CE
Presión máxima funcionamiento en
calefacción
bar 6 6 6 6 6 (PMS)
Presión mínima funcionamiento en cale-
facción
bar 0,8 0,8 0,8 0,8 0,8
Temperatura máxima agua calefacción °C 95 95 95 95 95 (tmáx)
Contenido del circuito de calefacción L 12,5 17 21,5 26 31
Grado de protección IP X0D X0D X0D X0D X0D
Tensión de alimentación V/Hz 230/50 230/50 230/50 230/50 230/50
Potencia eléctrica absorbida W 5 5 5 5 5
Peso sin carga kg 133 175 216 259 301
Longitud de la cámara de combustión mm 365 465 565 665 765
Diámetro de la cámara de combustión mm 326 326 326 326 326
Pérdida de carga lado humos mbar 0,05 0,2 0,3 0,5 0,6
0
10
20
30
40
50
60
2000 2500 3000 3500 4000 4500 5000 5500
B
A
