Fer G3G - Caratteristiche E Dati Tecnici

G3G
4
IT
4.4 Risoluzione dei problemi
Anomalie
Possono verificarsi due condizioni di blocco ripristinabili dall’utente:
A Blocco del bruciatore segnalato dall’apposita spia. Riferirsi al manuale del bru-
ciatore.
B Intervento del termostato di sicurezza che avviene quando la temperatura in
caldaia raggiunge un valore oltre al quale può crearsi una condizione di perico-
lo. Per ripristinare il funzionamento, svitare il tappo 3 di fig. 1 e premere il pul-
sante di riarmo sottostante.
Se il problema si ripete, richiedere l’intervento di Personale Qualificato o del centro as-
sistenza.
In caso di guasto e/o cattivo funzionamento dell’apparecchio, disattivarlo, astenendosi
da qualsiasi tentativo di riparazione o di intervento diretto. Rivolgersi esclusivamente a
personale professionalmente qualificato ed autorizzato.

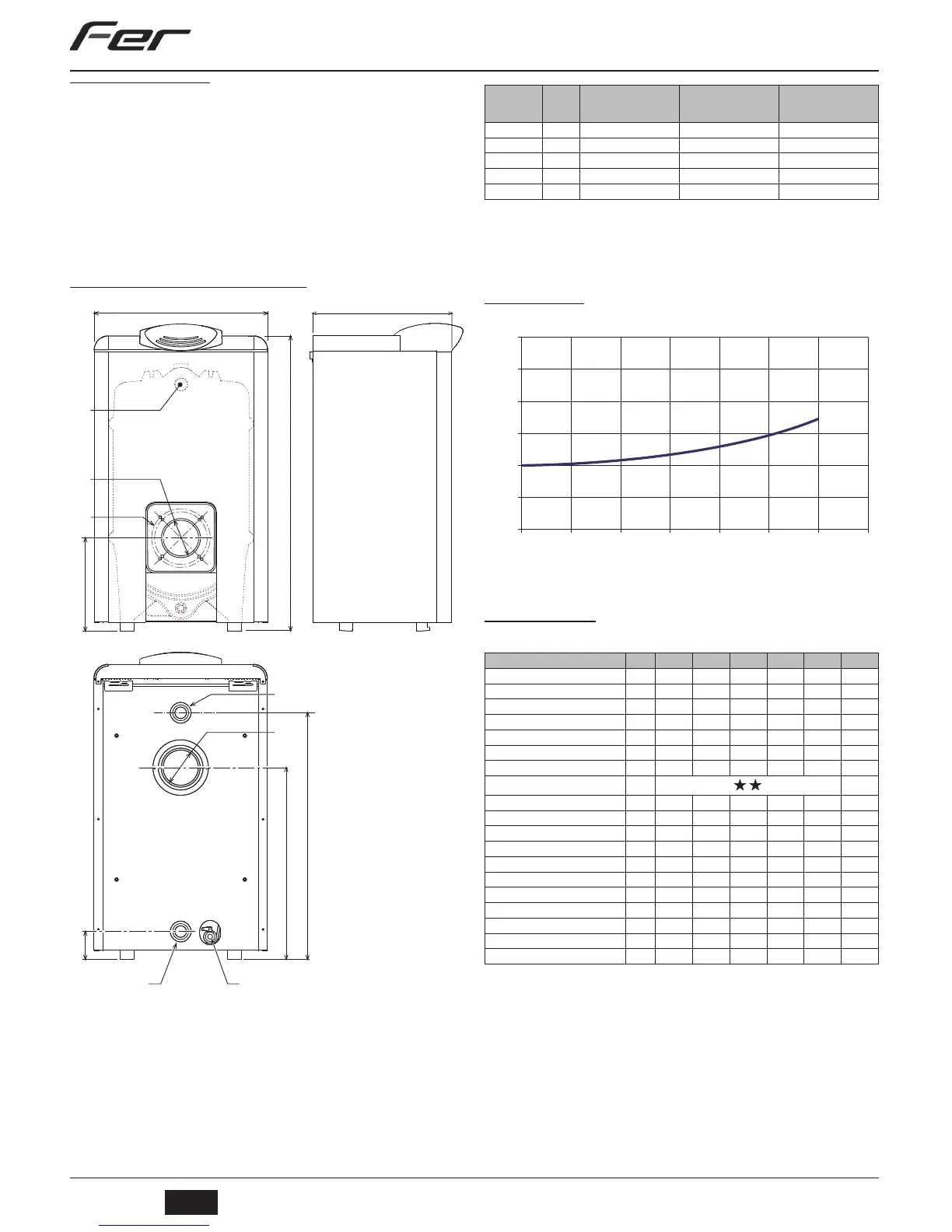

5. CARATTERISTICHE E DATI TECNICI
5.1 Dimensioni, attacchi e componenti principali
fig. 5 - Dimensionale, attacchi e componenti principali
10 Mandata impianto - 1” 1/2”
11 Ritorno impianto - 1” 1/2”
275 Scarico impianto - 1/2”
a4 Attacco camino
a5 Foro bruciatore
a6 Fissaggio bruciatore
34 Bulbo temperatura riscaldamento e sicurezza
5.2 Perdita di carico
Perdita di carico lato acqua
fig. 6 - Perdite di carico
A mbar
B Portata l/h
5.3 Tabella dati tecnici
268
850
500
A
10
a4
11
275
a5
a6
34
711
80
553
Modello
A
mm
a4
attacco camino
Ø mm
a5
foro bruciatore
Ø mm
a6
fissaggio bruciatore
Ø mm
G3G 32
400 120÷130 105 150
G3G 47 500 120÷130 105 150
G3G 63 600 120÷130 105 150
G3G 80 700 120÷130 105 150
G3G 98 830 120÷130 125 170
Modello G3G 32 G3G 47 G3G 63 G3G 80 G3G 98
Numero elementi n°34567
Portata termica max kW 34.9 51.6 69.0 87.8 106.5 (Q)
Portata termica min kW 17.0 34.3 45.8 59.0 75 (Q)
Potenza termica max riscaldamento kW 32 47 63 80 98 (P)
Potenza termica min riscaldamento kW 16 32 43 55 70 (P)
Rendimento Pmax (80-60°C) % 91.6 91.5 91.5 91.8 92.1
Rendimento 30% % 94.1 93.9 93.7 93.4 93.3
Classe efficienza direttiva 92/42 EEC
Pressione max esercizio riscaldamento bar 6 6 6 6 6 (PMS)
Pressione min esercizio riscaldamento bar 0.8 0.8 0.8 0.8 0.8
Temperatura max riscaldamento °C 95 95 95 95 95 (tmax)
Contenuto acqua riscaldamento l 12.5 17 21.5 26 31
Grado protezione IP X0D X0D X0D X0D X0D
Tensione di alimentazione V/Hz 230/50 230/50 230/50 230/50 230/50
Potenza elettrica assorbita W 5 5 5 5 5
Peso a vuoto kg 133 175 216 259 301
Lunghezza camera di combustione mm 365 465 565 665 765
Diametro camera di combustione mm 326 326 326 326 326
Perdita di carico lato fumi mbar 0.05 0.2 0.3 0.5 0.6
0
10
20
30
40
50
60
2000 2500 3000 3500 4000 4500 5000 5500
B
A
cod. 3540S532 - Rev. 04 - 03/2015
