Ferm MSM1035 - Page 65

HU
65
6.Körfűrészlapvédőburkolata
7. Munkadarab-befogó
8.Vezetőlap
9.Fűrészelésiszögbeállítótárcsája
10.Rögzítőtárcsa
11.Rögzítőpedál
12. Tárcsa feletti csúszótámaszték
13. Porzsákcsatlakozó
14. Eltörési szög
15. Markolat
16.Védőburkolat
17.Körfűrészlapcsavarja
18. Karima
19. Csavar
20. Csavaros visszahúzó kar
21. Toldalékok (bal és jobb oldali)
22.Körfűrészlaprögzítőgombja
23.Szögjelző
24. Tartókonzol
2. Biztonsági utasítások
A szerszámgépek használata során mindig be kell
tartaniabiztonságióvintézkedéseketatűzveszély
elkerülése érdekében. Elektromos áramütés és
személyi sérülés veszélye.
Aszerszámgépüzemeltetéseelőtt
mindenképpen olvassa el a termékhez mellékelt
specifikus biztonsági utasításokat és a jelen
dokumentumban foglalt biztonsági utasításokat is.
Fix helyű gép telepítése
5. ábra
Jelengépegyfixhelyűgép,ígyaztbiztonsági
okokból kizárólag fix telepítés mellett szabad
használni, hordozható gépként nem. A gép
kétféleképpentelepíthető:
a) Agéphasználatafixhelyűgépként,
munkapadon. Ilyen esetben a gépet 4
csavarral kell rögzíteni a munkapadhoz
b) Agéphasználatafixhelyűgépként,
kiegészítőkereten.Ilyenesetbenagépet4
csavarralkellrögzíteniakiegészítőkerethez,
akiegészítőkeretetpedig4horgonycsavarral
kell rögzíteni a legalább 1 négyzetméter
alapterületűpadlólemezhez

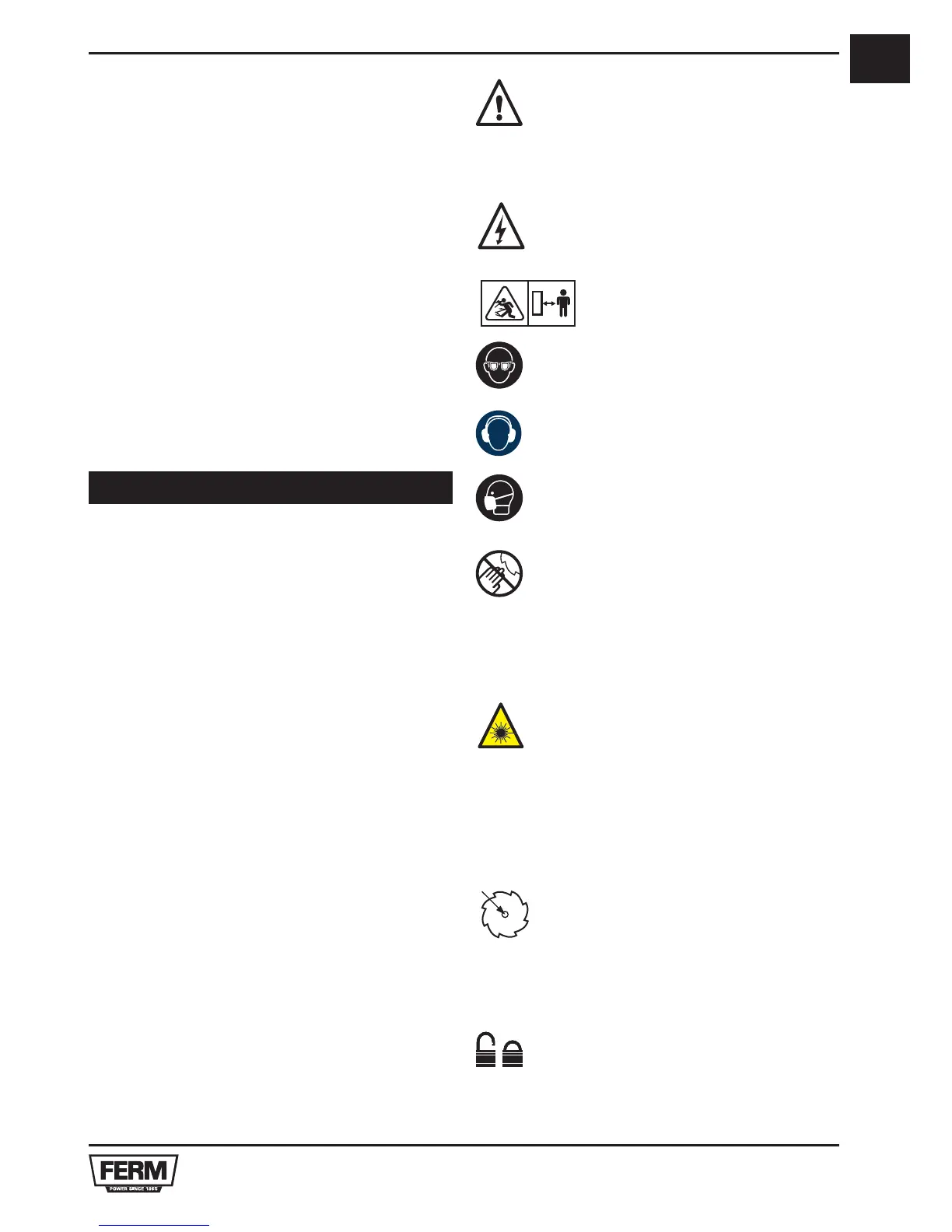

Szimbólumok
Az alábbi szimbólumok fontosak a szerszámgép
üzemeltetése szempontjából. A szimbólumok
megfelelőértelmezésévelaszerszámgép
biztonságosabban használható
Súlyosvagyhaláloskimenetelű
személyi sérülés, illetve anyagi kár
veszélyét
i. jelöli a jelen kézikönyvben foglalt
utasítások be nem tartása
ii. esetén
Vigyázat! Elektromos áramütés veszélye
A gép körül álló személyeket
megfelelőtávolságbankelltartani
 Viseljenszemvédőfelszerelést
Viseljenfülvédőfelszerelést.Amagas
zajszint halláskárosodást okozhat.
Viseljen pormaszkot
Veszély terület! A kezeket tartsa a vágási
területtőlbiztonságos(legalább10cm)
távolságban
a. agépműködéseközben.A
körfűrészlapmegérintésesúlyos
személyi sérülést eredményezhet
A lézersugarat tilos közvetlenül
emberekre vagy állatokra irányítani,
illetve tilos abba belenézni (még
távolról is). Jelen szerszámgép az EN
60825-1 szabvány szerinti 2. osztályú
lézersugárzással rendelkezik. Ez
a lézersugár képes az embereket
megvakítani
LemezméretekFigyeljenakörfűrészlap
méreteire.Afuratátmérőnekpontosan
illeszkednie kell a szerszámorsóhoz
(holtjáték nem engedélyezett). *Kizárólag
a beszállító által meghatározott
zárógyűrűthasználjon(holtjátéknem
megengedett)
A gépet kizárólag befelé fordított
(szállítási) pozícióban szállítsa
1. A munkaterület biztonsága
a) Gondoskodjon a munkaterület tisztaságáról
