INSTALAÇÃO
INSTALAÇÃO MONITOR

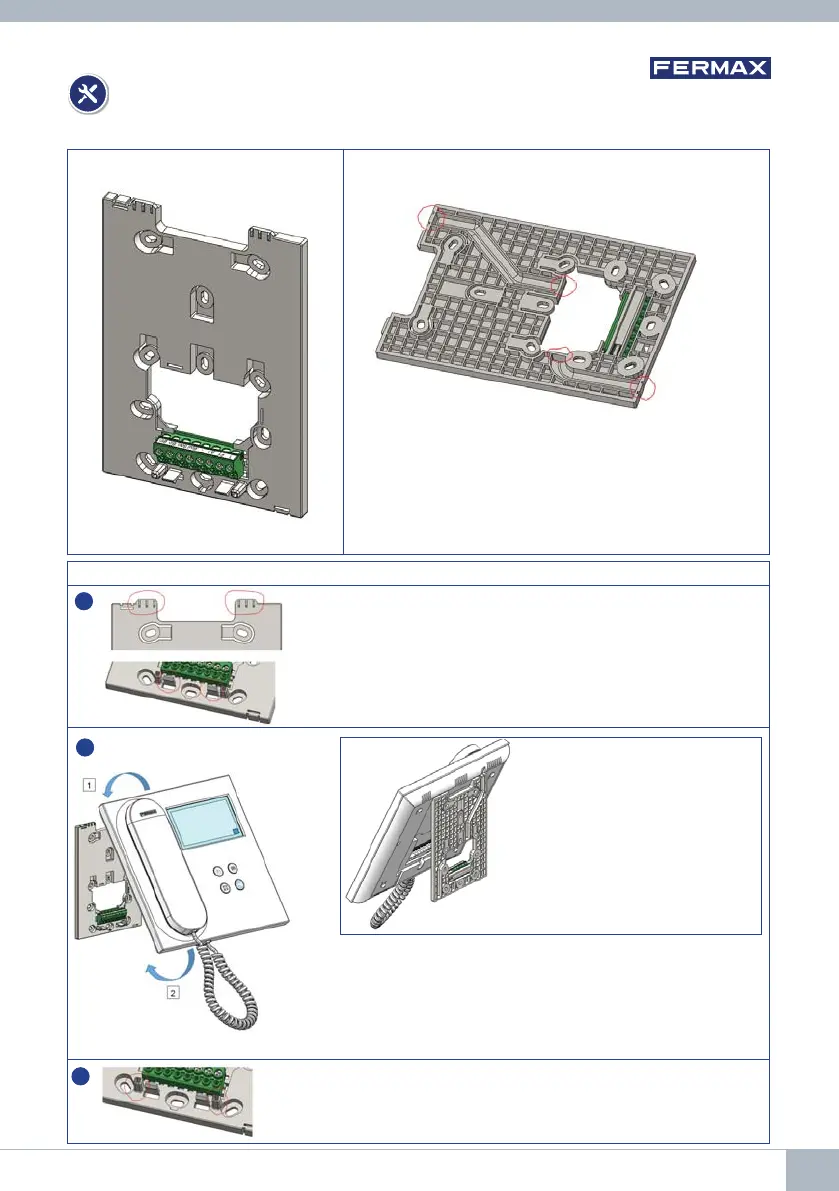

Montagem do monitor
Conector
Para instalações não incorporadas, o conector tem dois
canais para guiar os cabos para a faixa de ligação a partir
do chão ou do teto. Duas das divisórias marcadas devem
ser removidas com um alicate de corte para permitir o
acesso aos cabos a partir da parte inferior ou superior
do conector.
Cablagem de superfície
O monitor fi ca pendurado nos dois ganchos superiores do
conector, sendo afi xado ao mesmo com dois clipes localizados
na área inferior.
1
3
Para posicionar o monitor e reforçar a retenção, o conector tem duas
guias localizadas em ambos os lados dos engastes.
A fi gura seguinte mostra o
monitor durante a suspensão
no conector antes de o dobrar
para baixo para completar a
montagem.
2
Coloque o monitor na frente do conector num ângulo entre 15
e 30 graus, pendurando-o nos ganchos acima mencionados .
Dobre o monitor sobre o conector exercendo força em direção à
parede em ambos os lados da extremidade inferior até ouvir ou
notar que as crimpagens inferiores estão fechadas.
MONITOR VEO DUOX 5
