INSTALACIÓN
INSTALACIÓN MONITOR

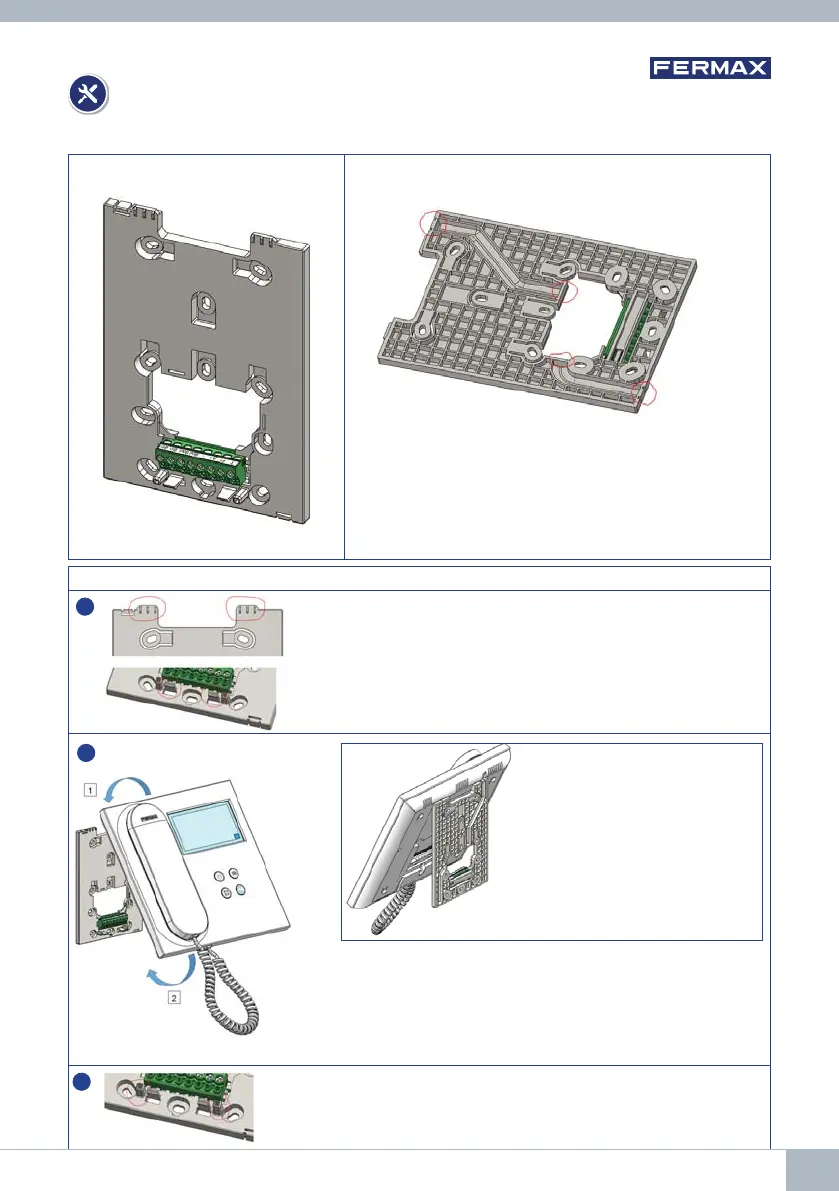

Montaje monitor
Conector
Para instalaciones no empotradas, el conector dispone
de dos canales para guiar los cables hasta la regleta
de conexión desde suelo o techo. Dos de los tabiques
marcados deben eliminarse mediante un alicate de corte
para permitir el acceso de los cables desde la cara
inferior o superior del conector.
Cableado en superfi cie
El monitor se cuelga en los dos ganchos superiores del
conector y queda retenido a él mediante dos engaces situados
en el área inferior.
1
3
Para posicionar el monitor y reforzar la retención, el conector tiene
dos guías situadas a ambos lados de los engarces.
La fi gura siguiente muestra el
monitor durante el colgado en
el conector antes de abatirlo
para fi nalizar el montaje.
2
Situar el monitor frente al conector formando un ángulo entre 15 y
30 grados, colgándolo en los ganchos antes mencionados. Abatir el
monitor sobre conector ejerciendo fuerza hacia el muro en ambos
lados del extremo inferior hasta escuchar o notar que los engarces
inferiores han cerrado.
MONITOR VEO DUOX 5
