Connecteurs Écran :
Bin,Bin : Données, audio et vidéo entrée.
Bout,Bout : Données, audio et vidéo entrée
(connexion en cascade).
T, - : Boutons-poussoirs d'appel porte logement
(P1).
A+, -: Possibilité connexion aux équipements suivants :
• Prolongateur d'appel réf. 2040.
• Activateur de Lumières et sonnettes réf. 2438.
F1 : Fonction supplémentaire. (Sortie négatif “-” / envoi des instructions voir chapitre
Boutons : Fonction auxiliaire F1).
JP1 : Pont adaptateur de ligne intégré
• En haut : Adaptateur type A.
• Centre : Adaptateur type C.
• En bas : Sans adaptateur de ligne : OFF, (par défaut).

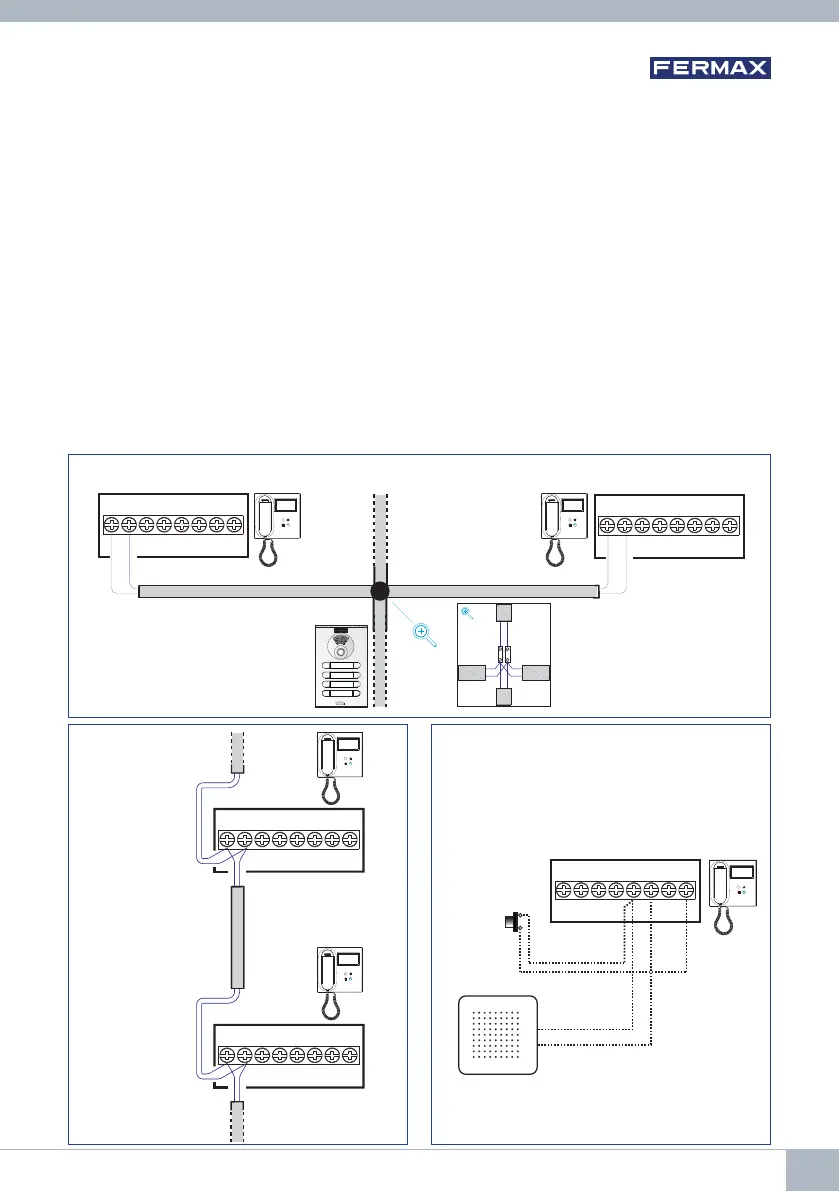

CASCADE
DISTRIBUTION
TB
in
-
B
out
+A F1
TB
in
-
B
out
+A F1
F1
F1
BB
TB
in
-
B
out
+A F1
TB
in
-
B
out
+A F1
F1 F1
EXTENSIONS :
- Prolongateur d'appel : Réf. 2040
- Sonnette de porte : P1
TB
in
-
B
out
+A F1
F1
(Réf. 2040)
P1
MONITEUR DUOX VEO 7
