Anschlüsse Monitor:
Bin,Bin: Daten-, Audio- und Videoeingang.
Bout,Bout: Daten-, Audio- und Videoeingang (für Kaskadenanschluss).
T, -: Anruftaste von Tür zu Wohneinheit(P1).
A+, -: Anschlussfolgender Geräte möglich:
Anruferweiterer ref. 2040.
• Licht- und Summeraktivator ref. 2438.
F1: Zusatzfunktion. (Minus-Ausgang „-“ / Befehlsendung, siehe Kapitel Tasten:
Zusatzfunktion F1).
JP1: Brücke integrierter Netzadapter
Rechts: Anpassung Typ A.
• Mitte: Anpassung Typ C.
• Links: Ohne Leitungsanpassung: OFF (Standard).

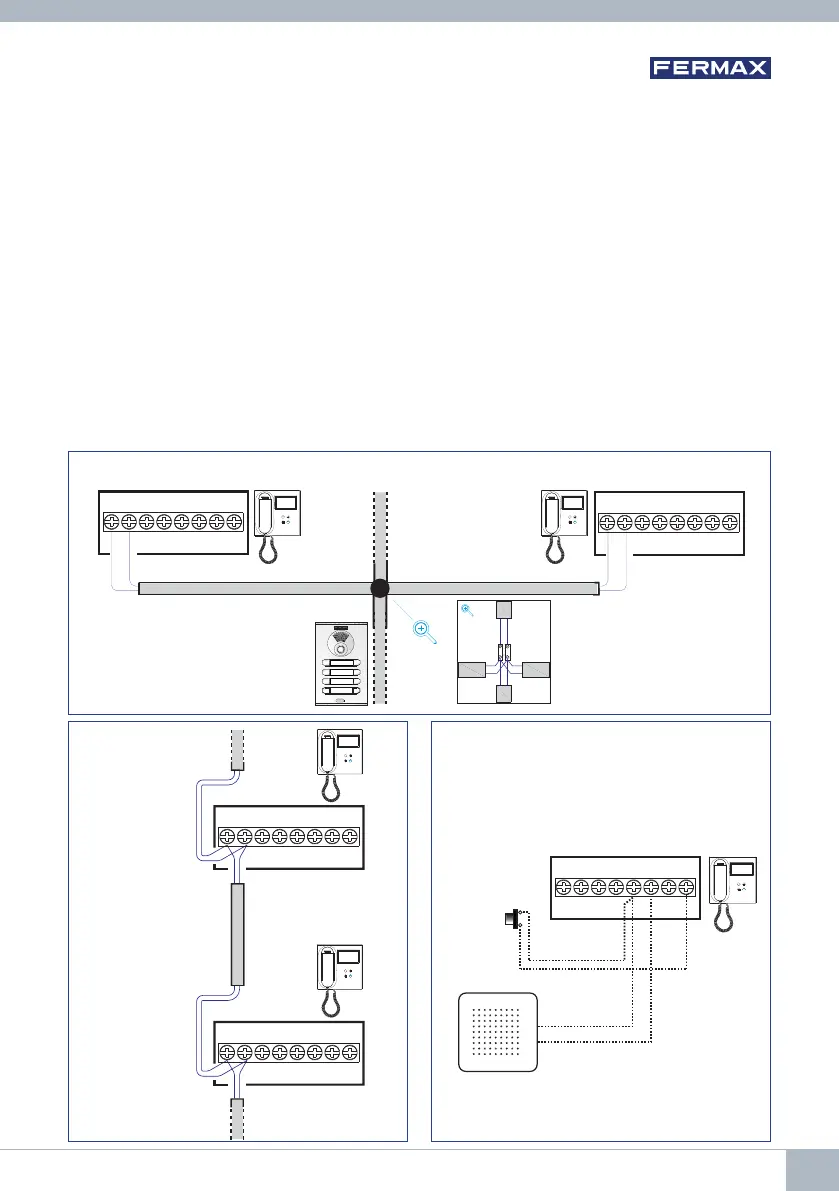

KASKADE
VERTEILUNG
TB
in
-
B
out
+A F1
TB
in
-
B
out
+A F1
F1
F1
BB
TB
in
-
B
out
+A F1
TB
in
-
B
out
+A F1
F1 F1
ERWEITERUNGEN:
- Anruferweiterung: Ref. 2040
- Türklingel: P1
TB
in
-
B
out
+A F1
F1
Ref. 2040
P1
DUOX VEO MONITOR 7
